Amerikaanse type op pad gemonteerde transformator / ZGS gecombineerde transformator

Productoverzicht

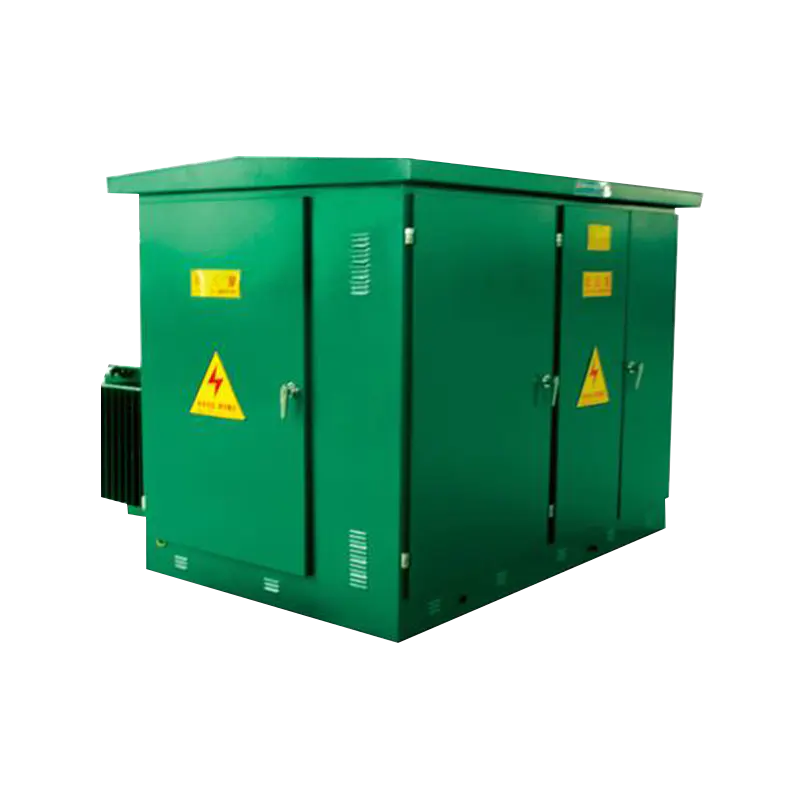

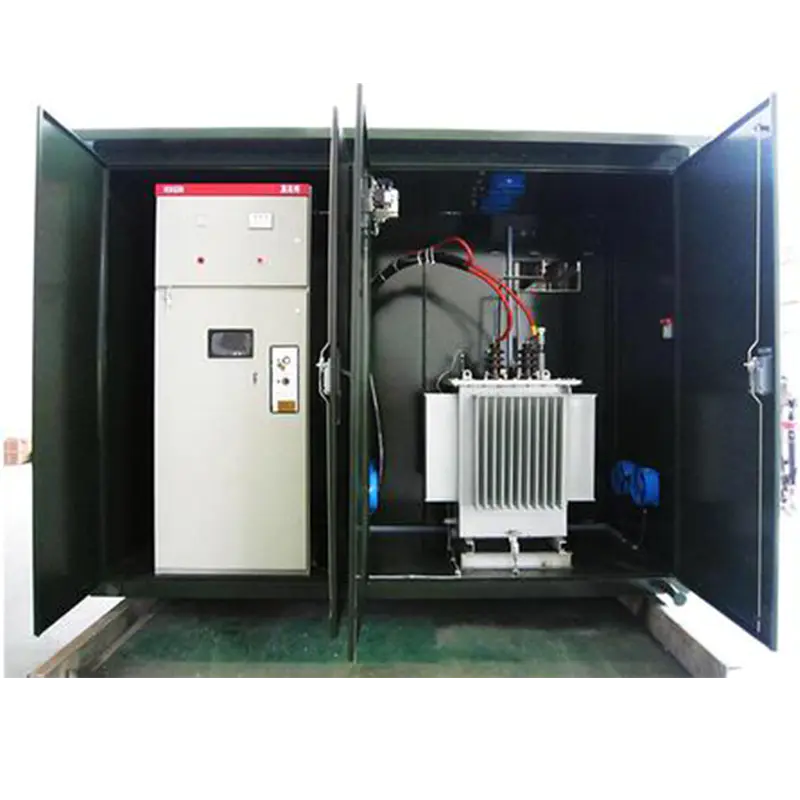

ZGS American Type Pad-Mounted Transformer (Combined Transformer) is een geïntegreerde geprefabriceerde stroomdistributieapparatuur voor buiten. Het integreert een hoogspanningslastschakelaar, zekeringen met dubbele gevoeligheid, een in olie ondergedompelde transformator en een uitgaande laagspanningskast in één compacte behuizing, met een volledig afgedicht en volledig geïsoleerd, in olie ondergedompeld ontwerp. Het ondersteunt zowel ringnetwerk- als terminalstroomvoorzieningsmodi, die op grote schaal worden toegepast bij de renovatie van stedelijke elektriciteitsnetwerken, woongemeenschappen, commerciële complexen, fotovoltaïsche energiecentrales, industrieparken en tijdelijke bouwstroomvoorzieningsprojecten.

Kernproductvoordelen

1. Ultracompacte geïntegreerde structuur

Alle hoogspanningsbeveiligingscomponenten en het transformatorlichaam delen de afgedichte olietank, het totale volume is slechts 1/3 ~ 1/5 van het Europese type box-substation met dezelfde capaciteit, waardoor de landbezetting en civiele bouwkosten aanzienlijk worden verminderd. De geïntegreerde structuur met één doos vereenvoudigt het transport en de plaatsing op locatie.

2. Volledige isolatie en hoge veiligheidsprestaties

Gebruikt volledig geïsoleerde elleboogkabelconnectoren voor inkomende hoogspanningslijnen; het buitenoppervlak van kabelfittingen is niet elektrisch en kan worden aangeraakt voor een veilige bediening. Dubbele zekeringbescherming (insteekzekering met dubbele gevoeligheid voor temperatuur en stroom, stroombegrenzende back-upzekering) biedt uitgebreide bescherming tegen overstroom en overbelasting om het risico van doorbranden van apparatuur te voorkomen. Het driepuntsaardingsontwerp elimineert blootliggende delen onder spanning om ongelukken met elektrische schokken te voorkomen.

3. Weinig onderhoud en lange levensduur

De volledig afgedichte olietankstructuur isoleert de olie van de lucht, waardoor de veroudering van de olie effectief wordt vertraagd; de transformator ondersteunt een langdurige onderhoudsvrije werking. De gestandaardiseerde plug-in structuur van zekeringen en kabelklemmen maakt een snelle vervanging van defecte onderdelen mogelijk zonder ingewikkelde demontage. De koudgewalste stalen behuizing met corrosiewerende buitencoating past zich aan regen, stof en hoge luchtvochtigheid buitenomgevingen aan.

4. Flexibele voedingscompatibiliteit

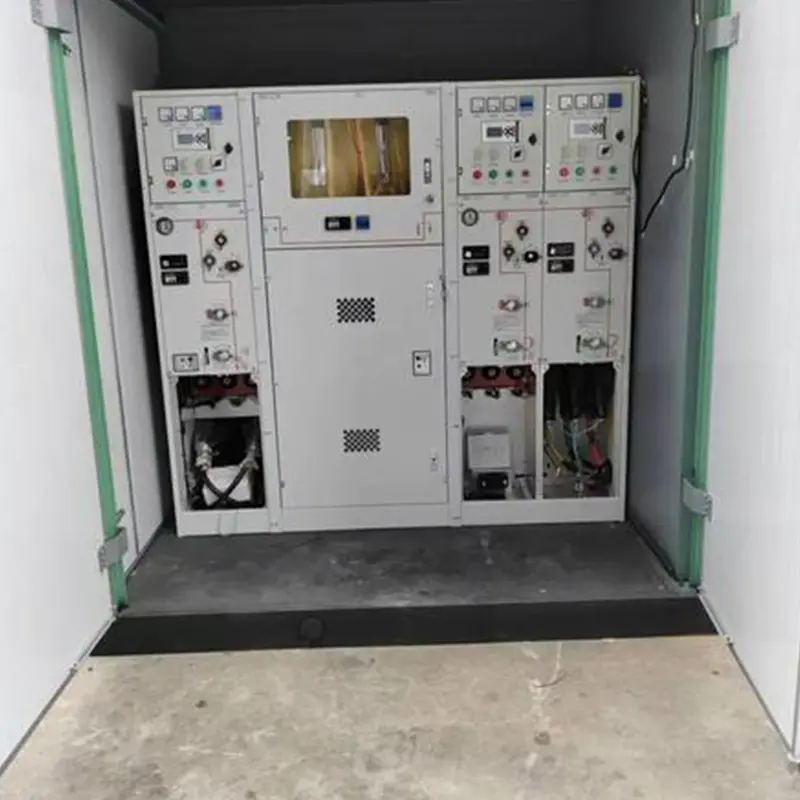

Ondersteunt twee bedradingsschema's: ringhoofdnetwerk en enkele terminalvoeding, waardoor naadloze stroomschakeling wordt gerealiseerd om de betrouwbaarheid van de stroomvoorziening te verbeteren. Het laagspanningscompartiment reserveert een overvloed aan installatieruimte voor MCCB, multifunctionele meters, ATS en blindvermogencompensatiemodules, aanpasbaar aan de eisen van de gebruikersbelasting.

5. Uitstekende transformatorprestaties

De ingebouwde, in olie ondergedompelde transformator maakt gebruik van een getrapte siliciumstaalplaatkern, met een laag nullastverlies, een laag bedrijfsgeluid en een sterke kortsluit- en overbelastingsweerstand. Het maakt langdurige overbelasting mogelijk zonder de levensduur te verkorten, en is stabiel voor industriële scenario's met continue zware belasting.

Toepassingsscenario's

Renovatie van het stedelijke elektriciteitsnet, woonwijken, scholen, ziekenhuizen en commerciële winkelcentra;

Gedistribueerde fotovoltaïsche elektriciteitscentrales, windparken en energieopslag ter ondersteuning van de stroomdistributie;

Industriële fabriekswerkplaatsen, mijnbouwbedrijven en parkstroomvoorziening;

Tijdelijke bouwstroomvoorziening voor snelwegen, tunnels, spoorvervoer en gemeentelijke projecten;

Landelijk stroomdistributienetwerk en gecentraliseerde stroomvoorziening voor straatverlichting.
