Wat IP66 feitelijk betekent voor industriële stopcontactdozen – en waarom dit ter plaatse van belang is

IP-classificaties (Ingress Protection) volgen de IEC 60529-norm en bestaan uit twee cijfers: de eerste dekt het binnendringen van vaste deeltjes, de tweede dekt het binnendringen van vloeistoffen. IP66 betekent totale stofuitsluiting (6) en bescherming tegen krachtige waterstralen vanuit elke richting (6) – een combinatie die het tot een van de meest praktische classificaties maakt voor blootgestelde buiten- en industriële omgevingen.

Voor een waterdichte stopcontactdoos met metalen achterkant geïnstalleerd op een bouwplaats, havenligplaats of tunnelingang, is IP66 niet overdreven. Door de wind veroorzaakte regen, hogedrukreiniging van nabijgelegen apparatuur en fijn beton of mineraalstof zijn routinematige omstandigheden in deze omgevingen. Een lagere classificatie zoals IP44 (spatwaterdicht, gedeeltelijk stofbestendig) zou de interne bedrading en contactoppervlakken na verloop van tijd kwetsbaar maken.

Belangrijkste praktische implicaties van IP66 voor stopcontactdozen:

• Het pakkingmateriaal en het compressieontwerp zijn van cruciaal belang; beschadigde afdichtingen zijn de meest voorkomende oorzaak van problemen met de IP-classificatie in het veld; controleer of het product neopreen- of EPDM-pakkingen gebruikt die geschikt zijn voor UV- en temperatuurwisselingen.
• Kabelinvoerwartels moeten afzonderlijk worden geclassificeerd om de IP-klasse van de behuizing te behouden; een IP66-kast uitgerust met niet-afgedichte kabelinvoeren is niet langer IP66 .
• Scharnierende deksels met over het midden vergrendelingsmechanismen houden de afdichting beter onder druk dan eenvoudige magnetische of wrijvingssluitingen.
• Controleer de IP-integriteit opnieuw na elke wijziging ter plaatse. Het verwijderen van extra knock-outs of het vervangen van wartels leidt tot een reset van de nalevingslast voor de installateur.

Onze waterdichte contactdozen met metalen achterkant zijn getest en gecertificeerd volgens IP66, met EPDM-afdichtingen aan de omtrek en voorgemonteerde wartelplaten, zodat aannemers niet hoeven te twijfelen aan de naleving in de praktijk.

Gegalvaniseerd staal versus roestvrijstalen achterplaten: het juiste metaal kiezen voor het milieu

De metalen achterplaat in een waterdichte stopcontactdoos heeft twee functies: structurele stijfheid die bestand is tegen schokken en vervorming, en een aardings-/verbindingsreferentie voor de interne bedrading. De metaalkeuze heeft een aanzienlijke invloed op de levensduur, afhankelijk van de installatieomgeving.

Voor bouwplaatsen in het binnenland en tunneltoepassingen, achterplaten van gegalvaniseerd staal bieden de beste verhouding tussen kosten en duurzaamheid . Haven- en offshore-installaties, of elke omgeving met zoutnevel of chemische reinigingsmiddelen, rechtvaardigen de upgrade naar roestvrij staal. Wij bieden beide opties en kunnen u adviseren op basis van uw specifieke locatieclassificatie. Deel gewoon de milieuzone mee en wij adviseren u dienovereenkomstig.

Stroomwaarden voor industriële stopcontacten: 16A-, 32A- en 63A-configuraties afstemmen op belastingsvereisten

Het selecteren van de verkeerde stroomsterkte voor een industrieel stopcontact is een van de meest voorkomende en kostbare fouten bij de planning van tijdelijke of permanente stroomdistributie. Te kleine stopcontacten veroorzaken hinderlijk struikelen en contactoververhitting; te grote sockets zorgen voor onnodige kosten en, in sommige configuraties, een vals gevoel van veiligheid als de upstream-bescherming niet wordt geëvenaard.

Hoe u de belastingsvereisten leest voordat u deze opgeeft

• Resistieve belastingen (verwarming, verlichting): nominale stroom is grofweg de bedrijfsstroom. Een verwarming van 3 kW, 230 V verbruikt ~13 A; een stopcontact van 16 A is geschikt.
• Motorbelastingen (pompen, compressoren, transportbanden): de startstroom kan gedurende enkele seconden 5–7× de nominale stroom bedragen. Een motor met een vermogen van 7,5 kW / 400 V driefasig verbruikt ongeveer 15 A tijdens bedrijf, maar kan bij het starten 75-90 A trekken. Een 32A-stopcontact dient voor continue belasting; de stroomopwaartse breker moet de instroom opvangen.
• Lasapparatuur : inschakelduur is belangrijker dan piekverbruik. Een 63A stopcontact is standaard voor professionele MIG/TIG-lassers op bouwplaatsen; intermitterend gebruik betekent dat de kabel en het stopcontact zelden een aanhoudende volledige belasting ondergaan.

IEC 60309 Pinconfiguratie en fysieke sleuteling

Industriële stopcontacten in deze klasse volgen IEC 60309 (CEE-norm). kleur en pinpositie coderen spanning en stroomsterkte , waardoor onjuiste verbindingen fysiek worden voorkomen:

• Geel (110 V), blauw (230 V eenfasig), rood (400 V driefasig) — de kleur is de eerste controle ter plaatse vóór elke elektrische test.
• De inkeping (h-positie) geeft de spanning aan; Verschillende uurposities voorkomen dat bijvoorbeeld een 110V-stekker in een 230V-stopcontact wordt gestoken.

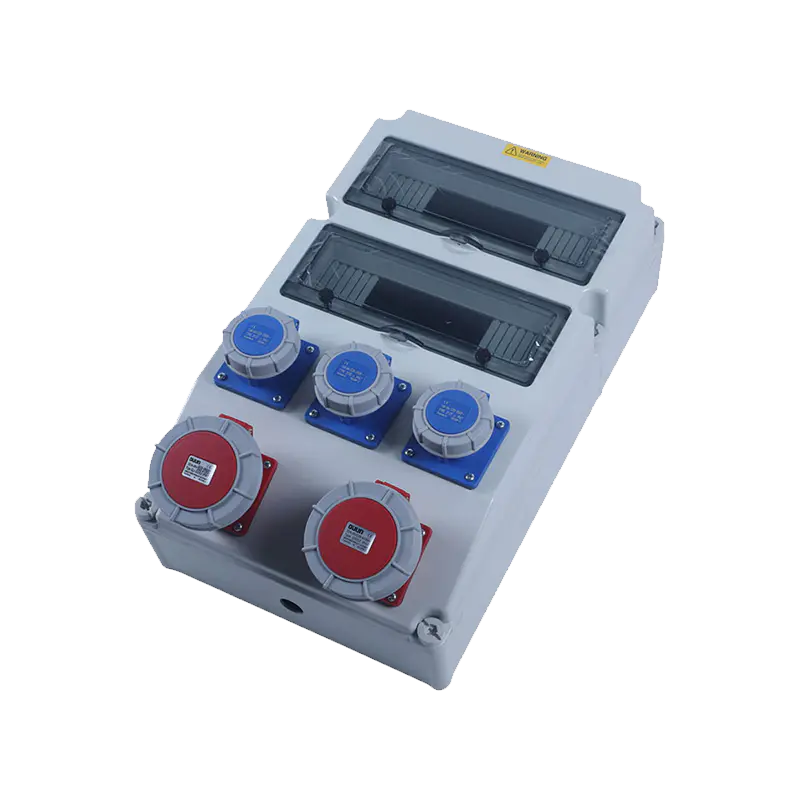

• Onze waterdichte stopcontactdozen met metalen achterkant ondersteunen enkelvoudige of meervoudige configuraties waarbij verschillende vermogens in één behuizing worden gecombineerd - handig voor technische ruimtes of apparatuurruimtes waar meerdere soorten belasting worden bediend vanuit één enkel distributiepunt.

Interne bedradingsindeling en warmtebeheer in gesloten stopcontactdozen

A waterdichte stopcontactdoos met metalen achterkant is een besloten omgeving. In tegenstelling tot open kabelgoten of kabelgoten heeft warmte gegenereerd door geleiders en contactweerstand beperkte paden voor dissipatie. Dit heeft directe gevolgen voor de kabelafmetingen en bedradingsindeling, die bij veldinstallaties vaak worden onderschat.

Reductie van kabels in behuizingen

IEC 60364 en gelijkwaardige nationale normen vereisen dat de stroomdraagcapaciteit (CCC) wordt verlaagd wanneer kabels worden gebundeld of ingesloten. Een kabel met een vermogen van 32 A in vrije lucht moet mogelijk worden verlaagd tot 24–27 A in een gesloten doos , afhankelijk van het aantal belaste geleiders en de omgevingstemperatuur. Het negeren hiervan is een nalevingsprobleem en een thermisch risico.

Praktische regels voor bedrading in de doos:

1. Gebruik de volgende grotere kabeldoorsnede als u meer dan drie belaste geleiders in de behuizing leidt - ga bijvoorbeeld van 4 mm² naar 6 mm² voor 32A-circuits in een doos met meerdere stopcontacten.
2. Vermijd het oprollen van overtollige kabel in de doos; een strakke spoel van 2 m kabel van 6 mm² genereert meetbare extra warmte onder volledige belasting.
3. Plaats stopcontacten met hogere belasting (63A) aan de onderkant van de behuizing, waar de thermische gelaagdheid lager is, en leid hun staarten zo direct mogelijk naar het klemmenblok.
4. Controleer de aanhaalmomenten van de aansluitingen — losse verbindingen zijn de belangrijkste oorzaak van hotspots in de doos. De meeste industriële contactklemmen specificeren 2,5–4 Nm; gebruik een gekalibreerde momentschroevendraaier.

Vlamvertragende frontpanelen en Thermal Runaway Containment

Het vlamvertragende plastic frontpaneel op een metalen achtercontactdoos is niet alleen een reglementair selectievakje. In het geval van een bedradingsfout of vonkvorming in de behuizing, een voorpaneel met V-0-classificatie (UL 94) dooft vanzelf binnen 10 seconden en zal de vlam niet verspreiden naar aangrenzende oppervlakken - een kritische factor wanneer stopcontactdozen worden gemonteerd op houten spanten, kabelgoten of in tijdelijke gebouwen. Controleer of het materiaal van het voorpaneel voldoet aan de aangegeven UL 94 V-0- of gelijkwaardige IEC 60695-11-10-classificatie, en niet slechts aan een generieke 'brandwerende' claim.

Met onze volledige productieketen – van de verwerking van componenten tot en met de eindassemblage onder 7S-management – ​​hebben we zowel de fabricage van de achterplaat als het gieten van het voorpaneel in eigen beheer, wat betekent dat vlamvertragende specificaties worden toegepast en geverifieerd bij de productie in plaats van te worden aangenomen op basis van de datasheet van een subleverancier.
