ZN85 12kV vacuümstroomonderbreker voor buiten, 630A, op paal gemonteerd

Beschrijving:

De MINGTUO ZN85 12kV buitenvacuümstroomonderbreker (VCB) is een krachtig schakelapparaat ontworpen voor middenspanningsdistributienetwerken. Deze vermogenschakelaar heeft een vermogen van 630 A en een uitschakelvermogen tot 25 kA. Hij is ontworpen voor toepassingen op palen of op de grond, waardoor betrouwbare bescherming wordt gegarandeerd in industriële, nuts- en hernieuwbare energiesystemen. De robuuste constructie en geavanceerde vacuümonderbrekingstechnologie zorgen voor een veilige, snelle en onderhoudsvrije werking in ruwe buitenomgevingen.

Toepassingen:

Luchtstroomonderbrekers (ACB's) vormen de eerste verdedigingslinie in de belangrijkste stroomdistributie- en beveiligingssystemen. Hun essentiële toepassingen omvatten industriële faciliteiten, uitgestrekte commerciële complexen, kritische datacentra en essentiële openbare infrastructuur zoals luchthavens en ziekenhuizen. In deze bedrijfskritische omgevingen garanderen ACB's de systeemintegriteit, beschermen ze kostbare apparatuur tegen elektrische storingen en garanderen ze een continue operationele veiligheid en betrouwbaarheid.

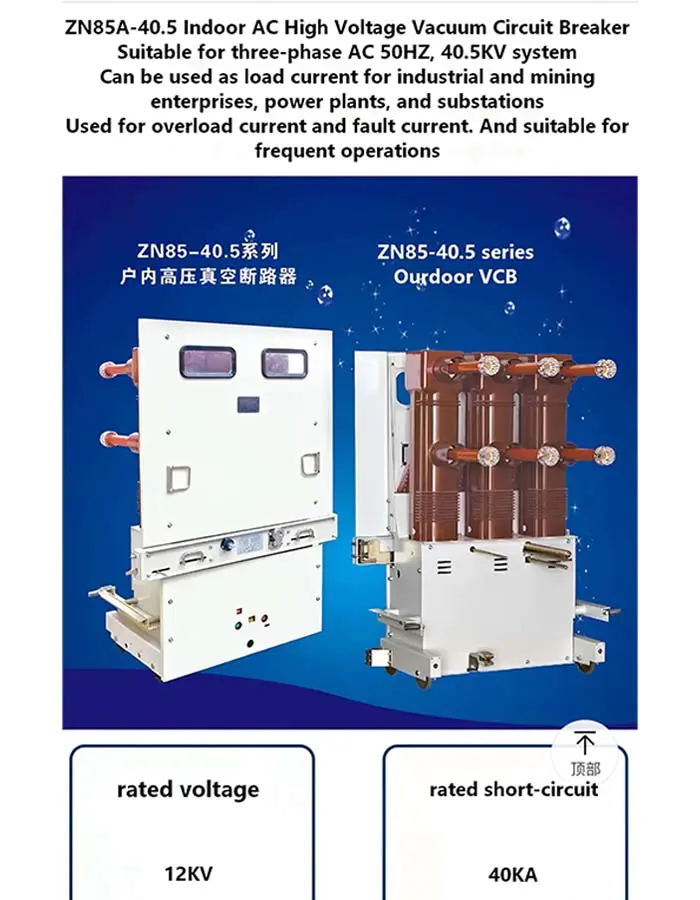

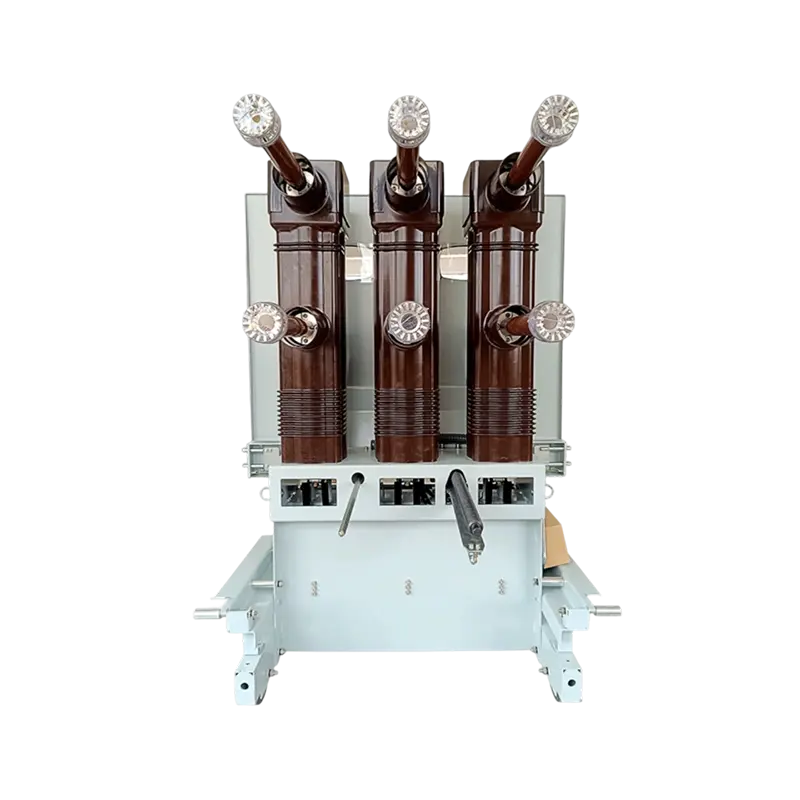

ZN85

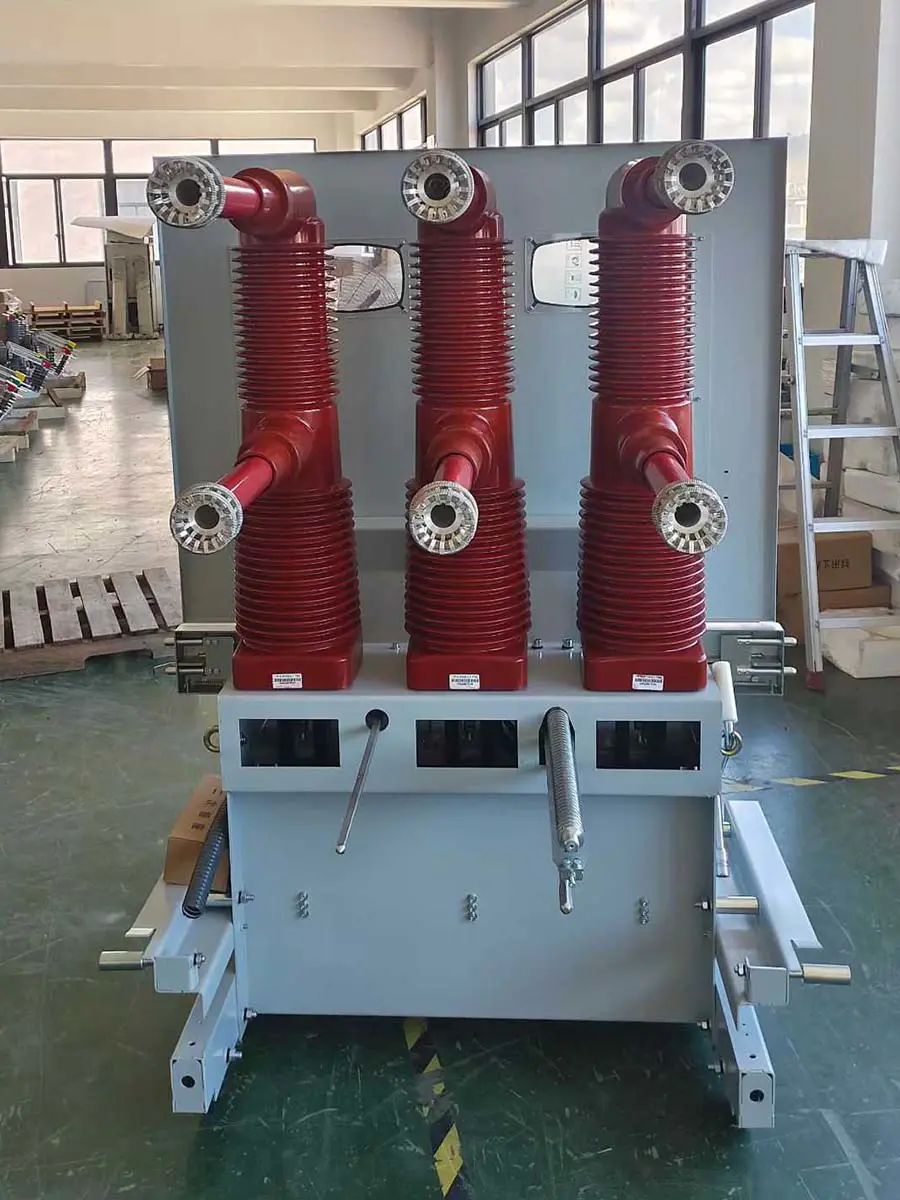

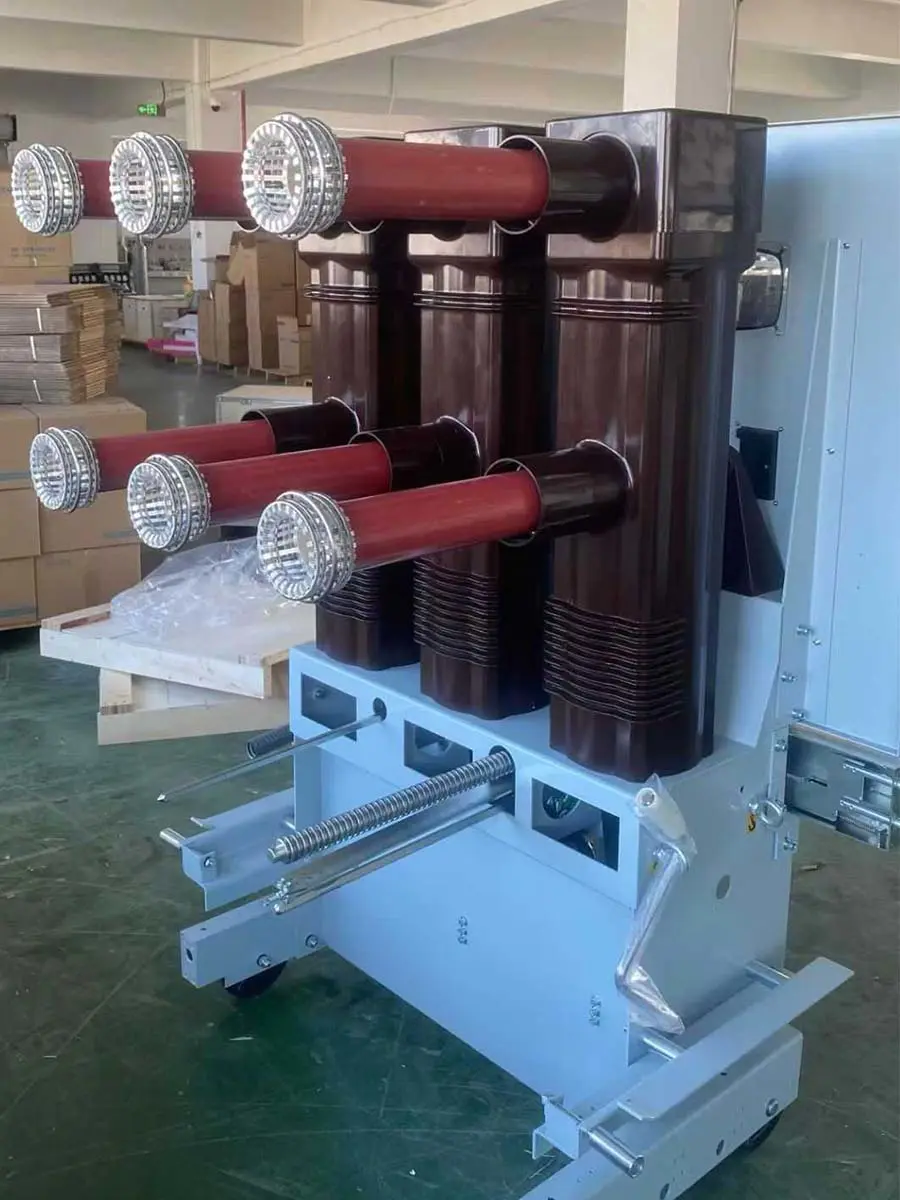

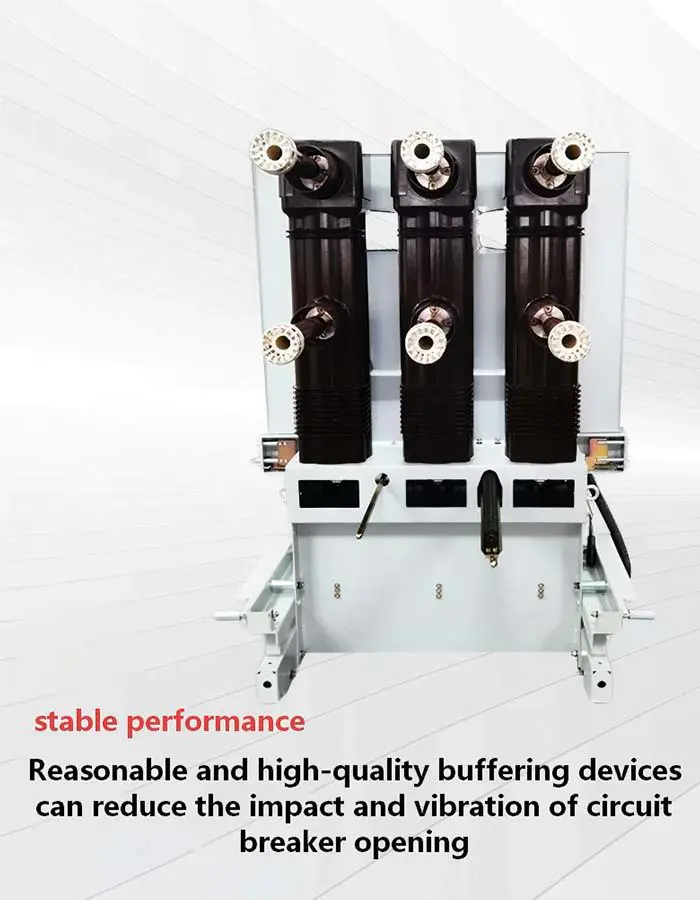

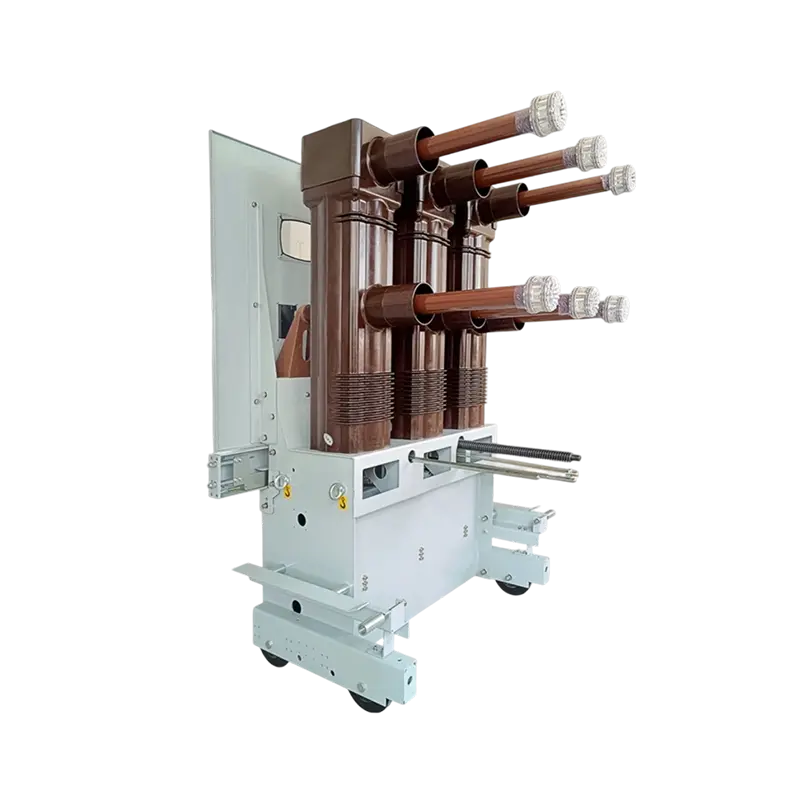

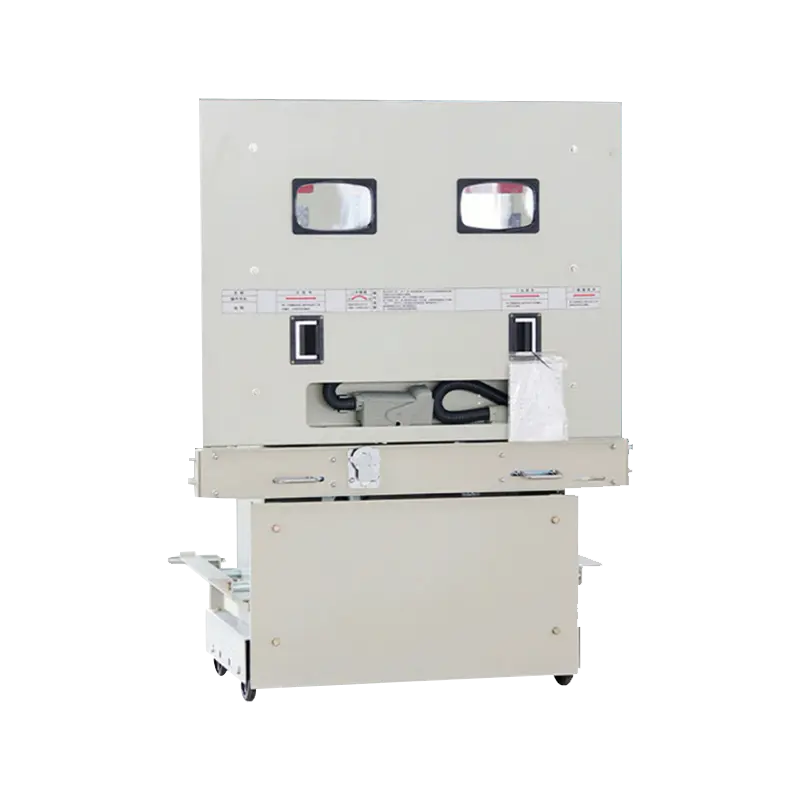

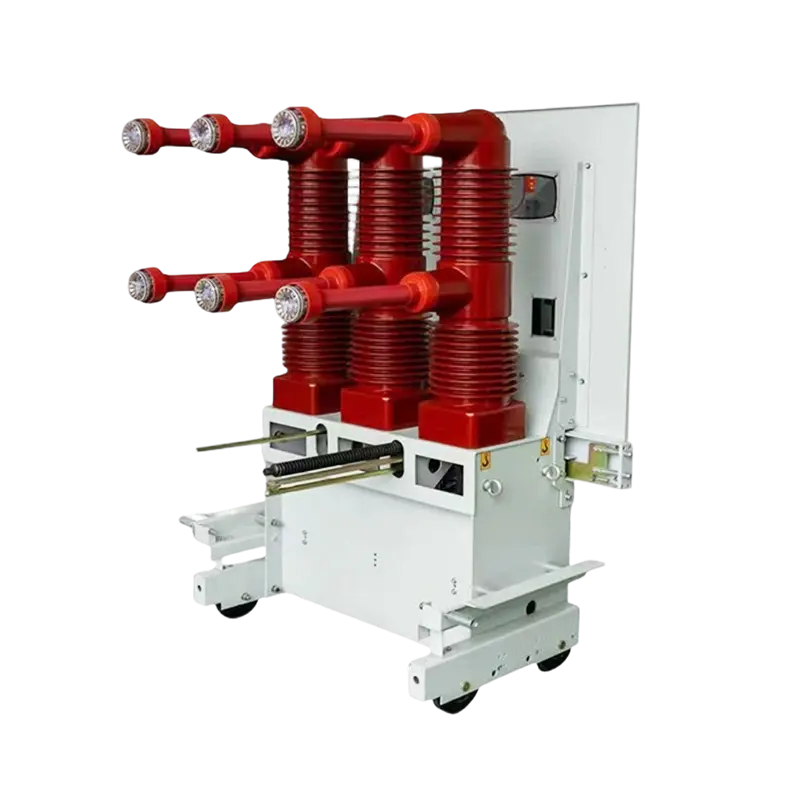

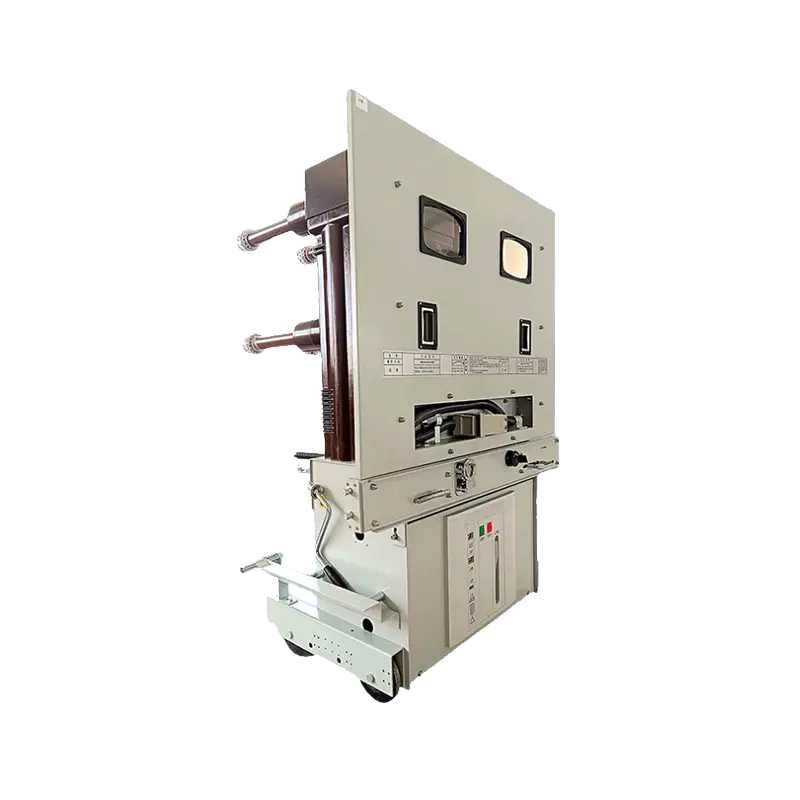

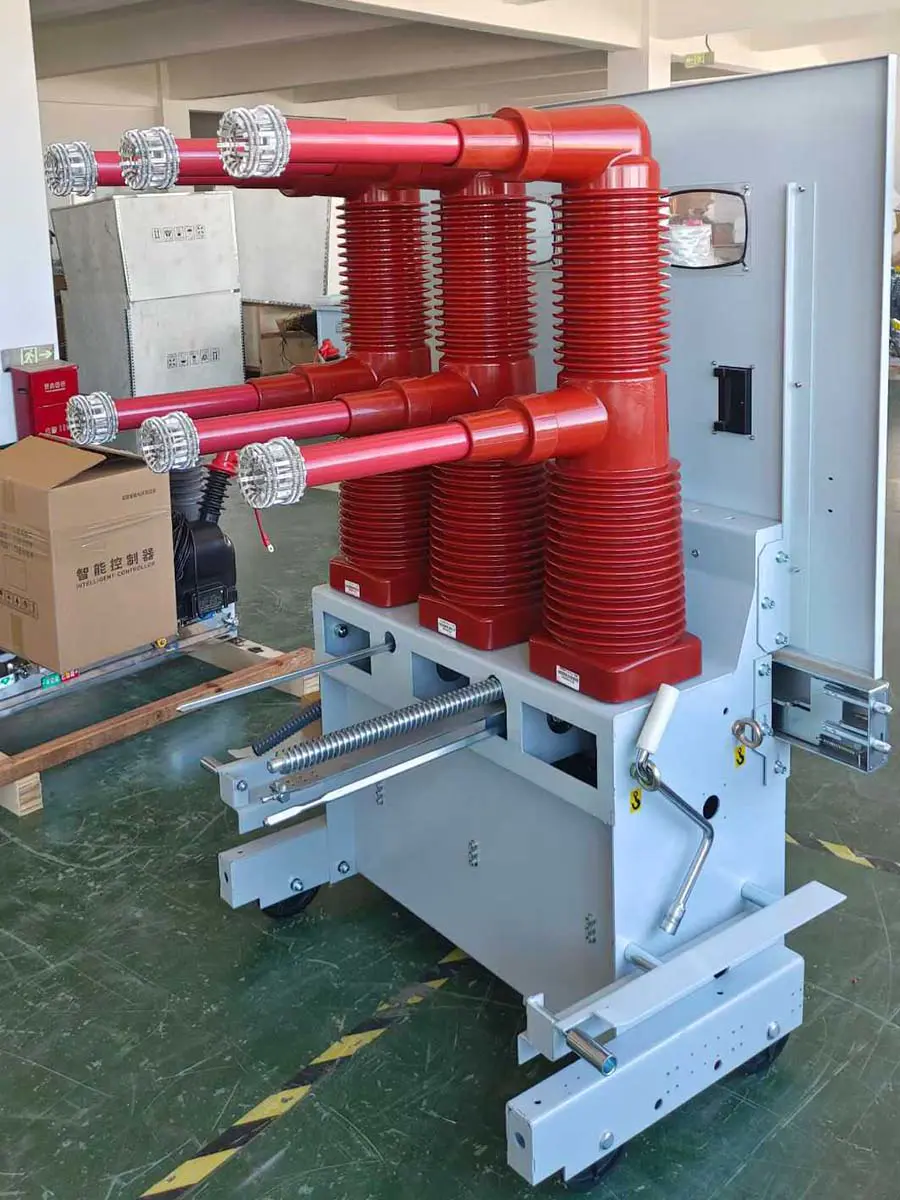

MTELEC ZN85 VCB

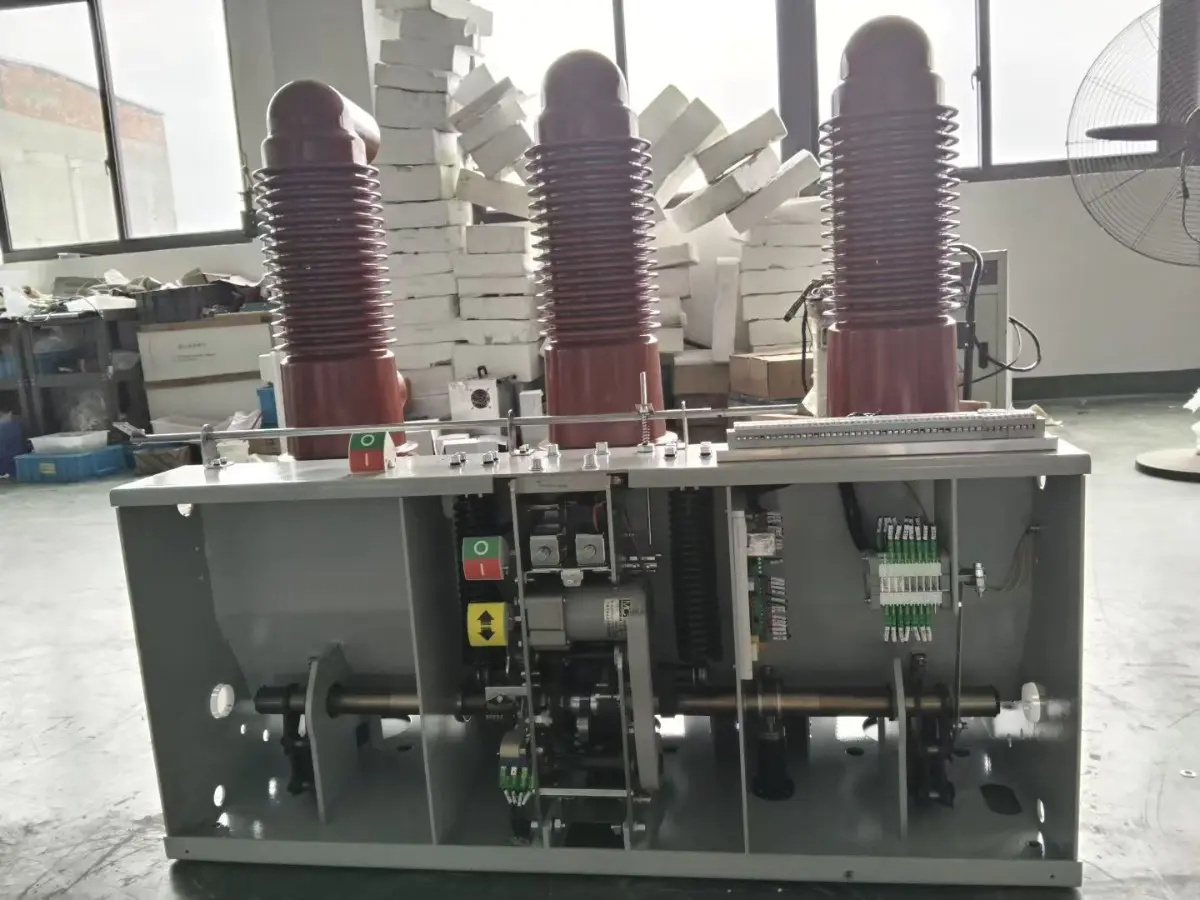

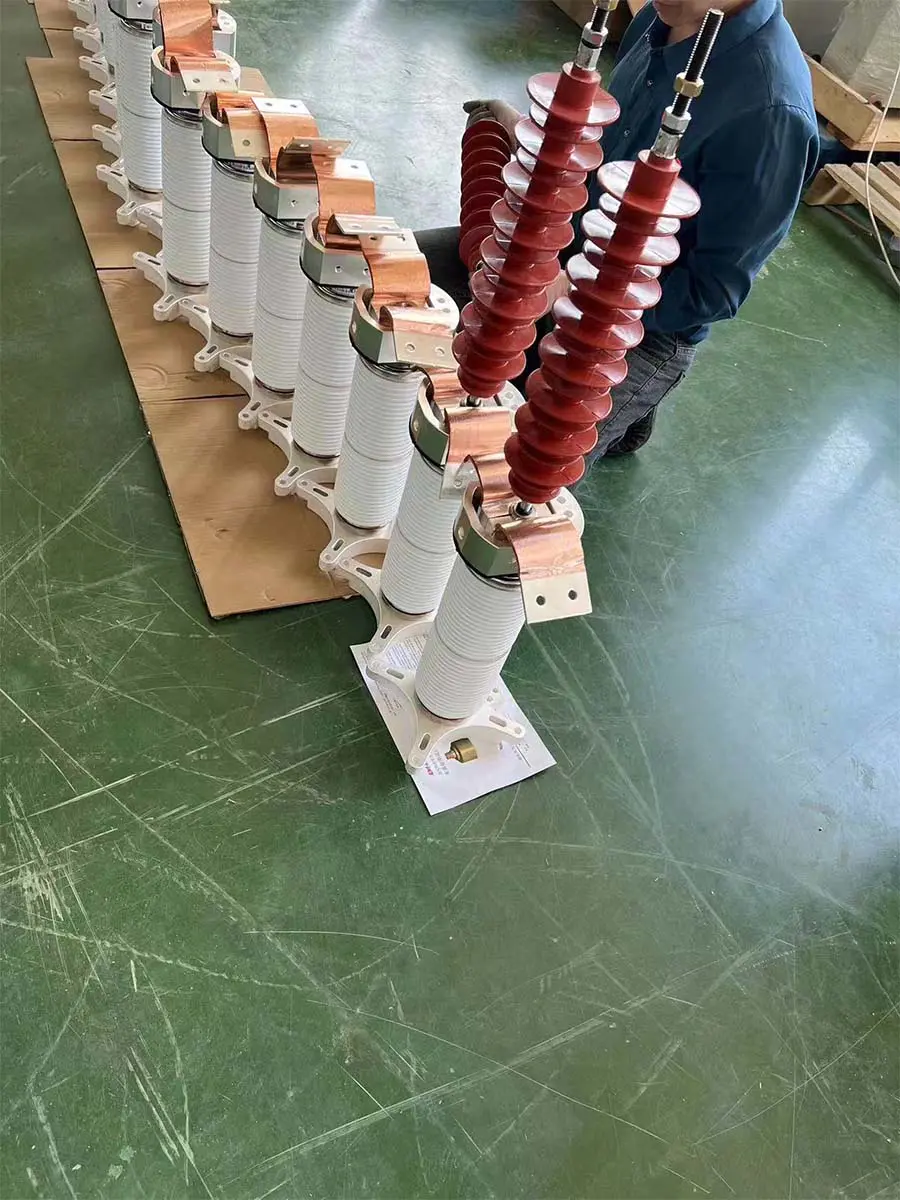

VCB Composition

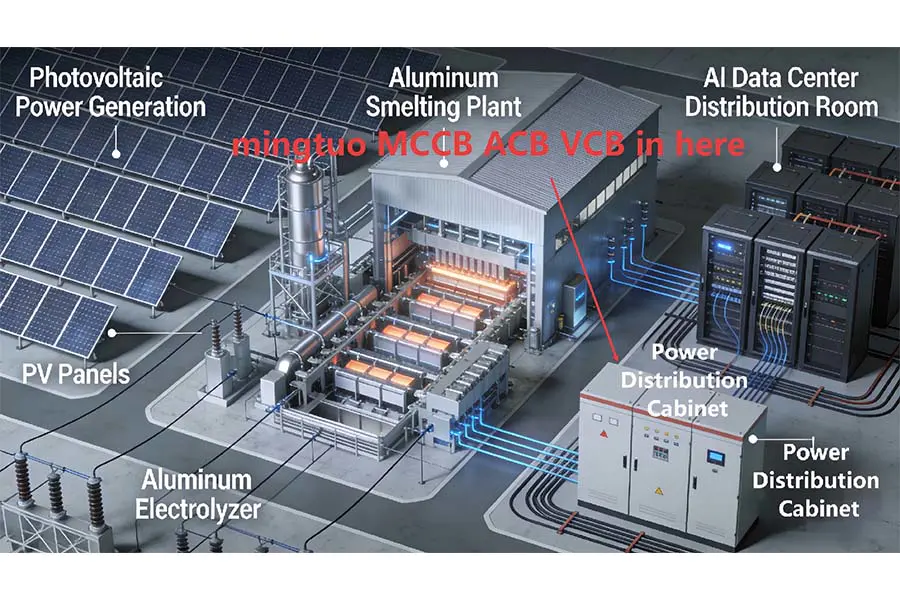

Werkingsprincipe: Bescherming van distributienetwerken: op palen gemonteerde voedingslijnen, elektrificatie op het platteland en automatische sectionalisatie van distributiecircuits.

Onderstations: uitgaande lijnen, transformatorbeveiliging en busonderbrekers.

Industriële energiesystemen: belangrijkste inkomende lijnen in de fabriek, grote motorbeveiliging en industriële belastingscircuits.

Infrastructuurprojecten: verbindingen voor hernieuwbare energie, elektrificatie van het spoor en energiesystemen voor de mijnbouw.

Speciale scenario's: Frequente belastingwisselingen, condensatorbankcontrole en veilige onderbreking van kabellaadstromen.

Vacuümonderbrekingstechnologie: Hermetisch afgesloten onderbrekers bieden een hoge diëlektrische sterkte, boogdoving en consistente prestaties gedurende een langere levensduur.

Mechanische bediening: Het veerbediende mechanisme maakt zowel handmatige bediening als bediening op afstand mogelijk, waardoor een snelle contactscheiding mogelijk is tijdens overbelasting of kortsluiting.

Milieubescherming: IP54-gecertificeerde behuizing met corrosiebestendige materialen zorgt voor duurzaamheid in extreme weersomstandigheden, waaronder hoge luchtvochtigheid, wind en stof.

Compacte en modulaire lay-out: Vereenvoudigt installatie, inspectie en onderhoud en integreert essentiële hulpapparatuur, zoals stroomtransformatoren en beveiligingsrelais.

Hoge betrouwbaarheid met een mechanisch uithoudingsvermogen van 10.000 schakelingen

Geavanceerde vacuümonderbrekertechnologie voor minimaal onderhoud

Compact en corrosiebestendig ontwerp, geschikt voor buitenomgevingen

IP54-bescherming garandeert werking onder zware omstandigheden

Geïntegreerde slimme monitoring- en afstandsbedieningsmogelijkheden

Naleving van de GB/T 11022- en IEC 62271-normen

Aanpasbare configuraties voor specifieke projectvereisten

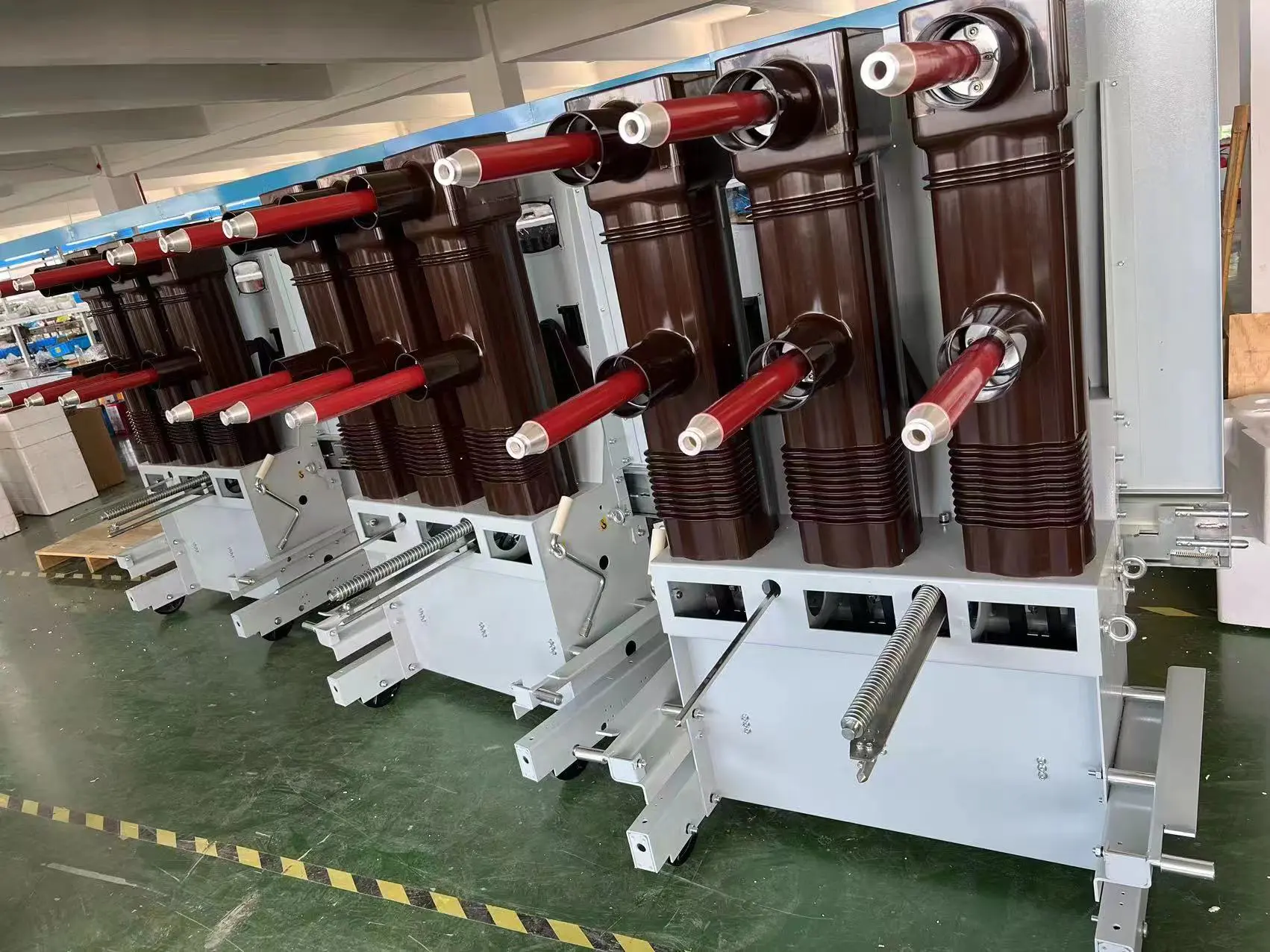

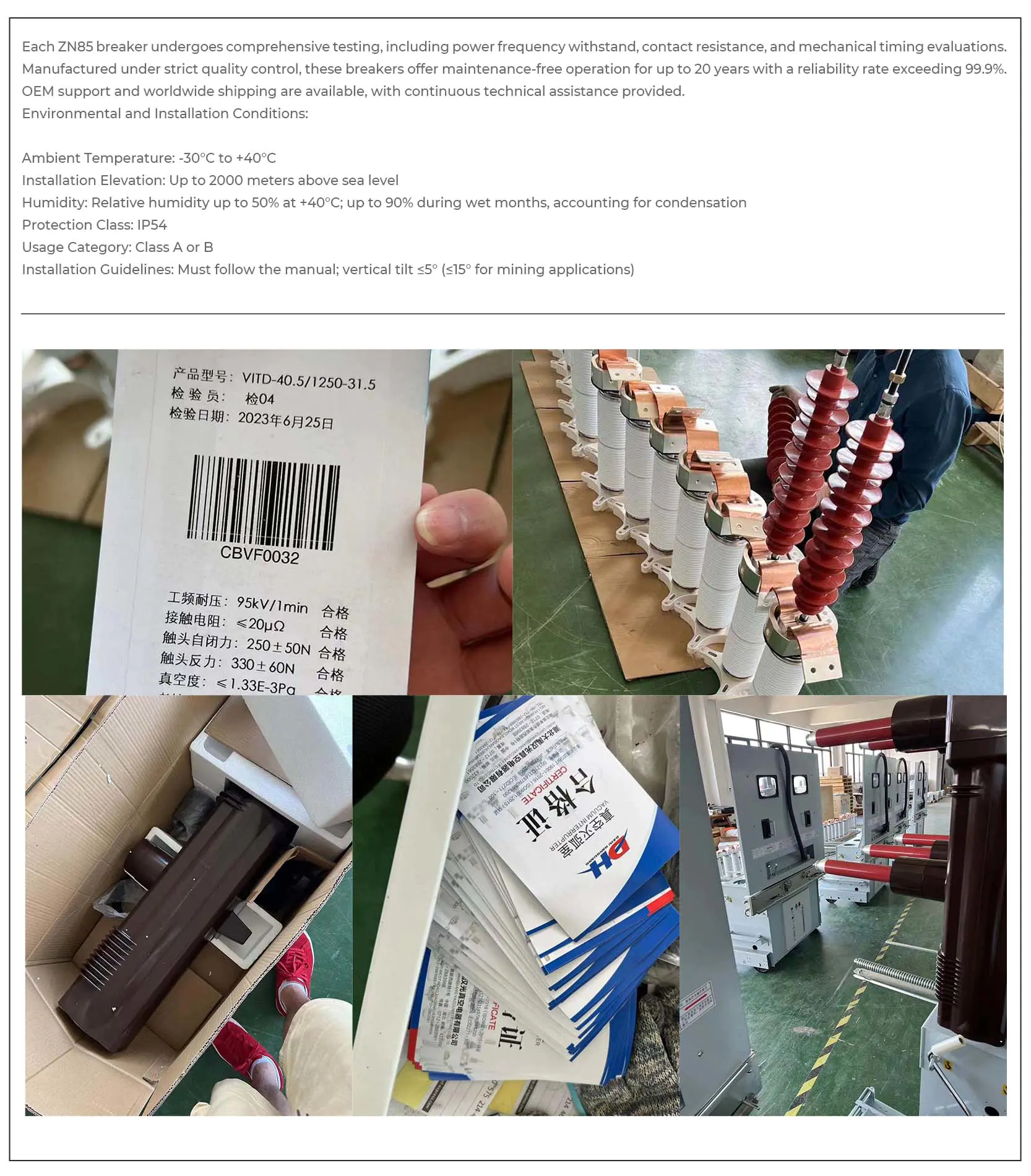

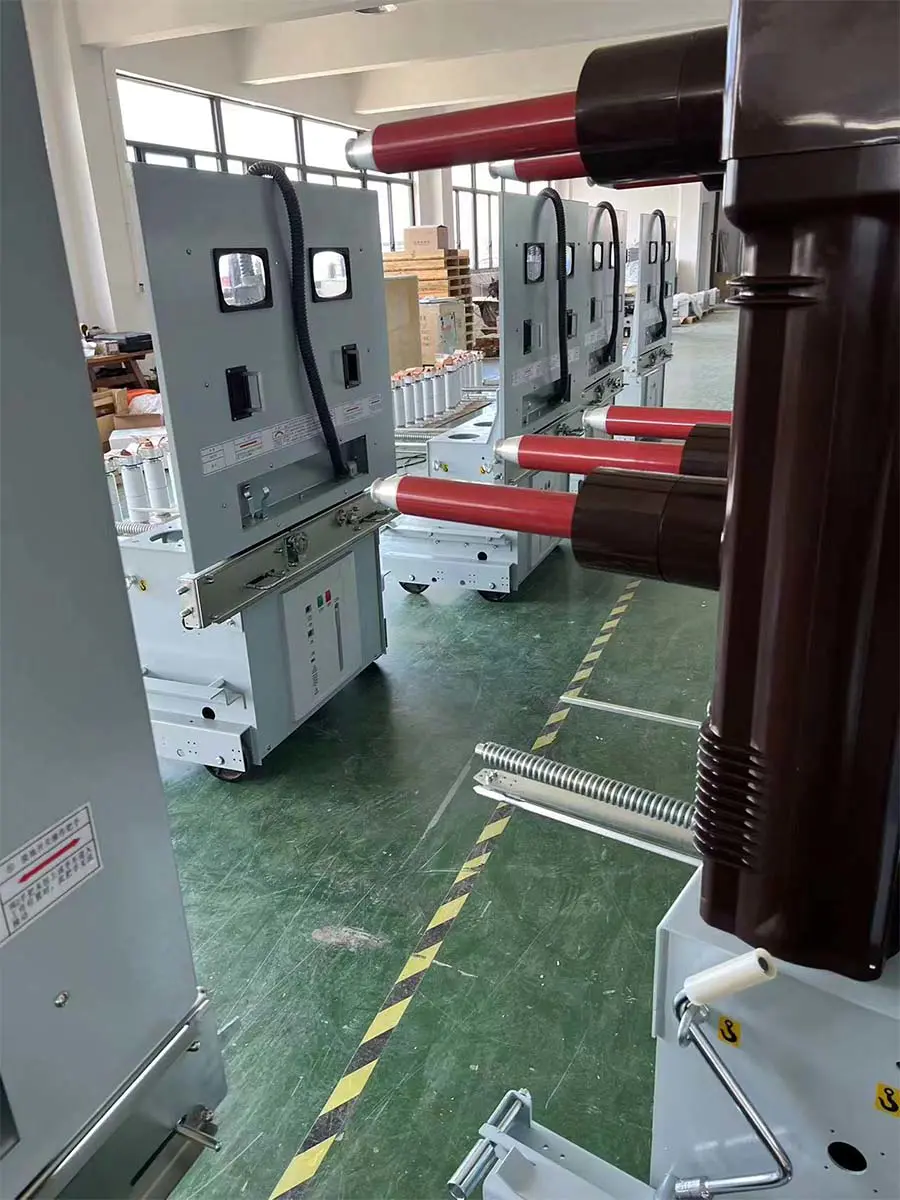

Running-in Test

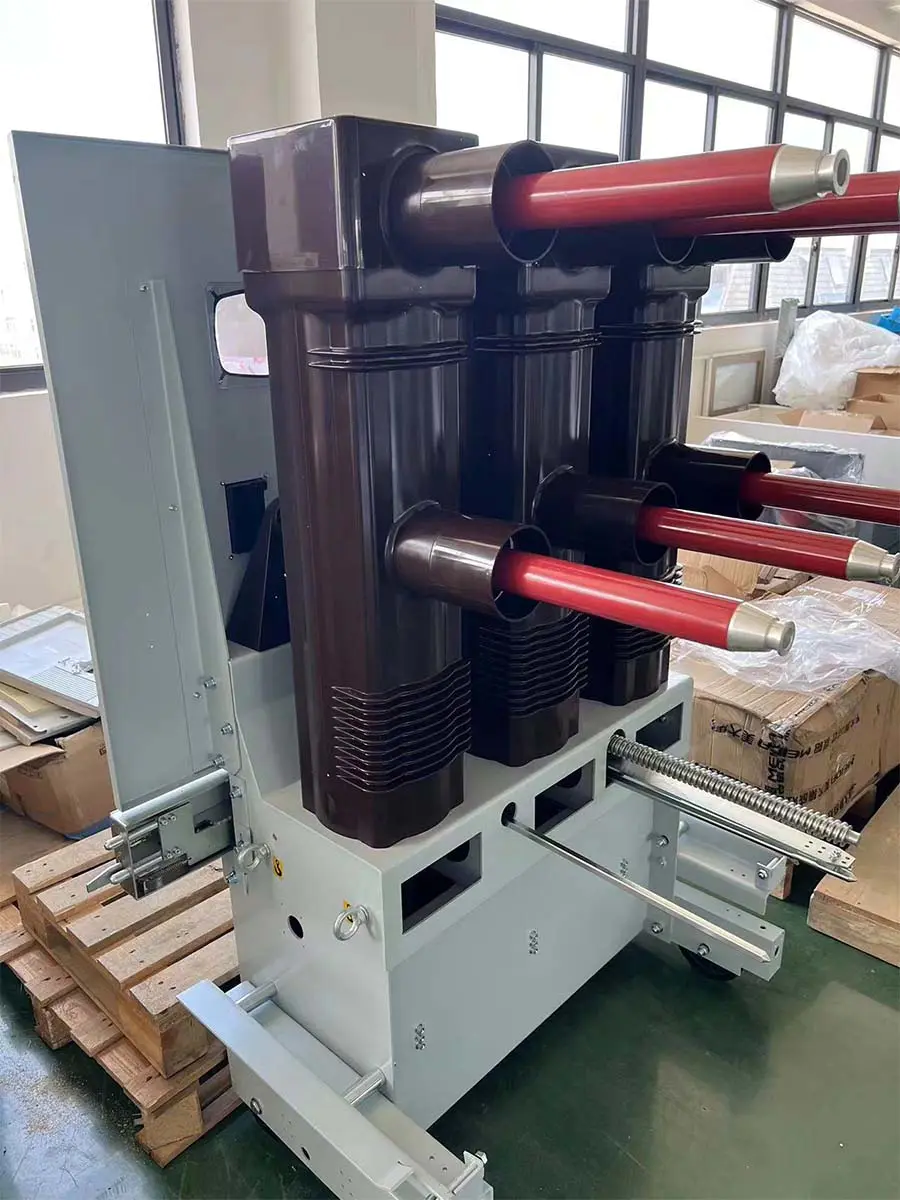

ZN85 Installing

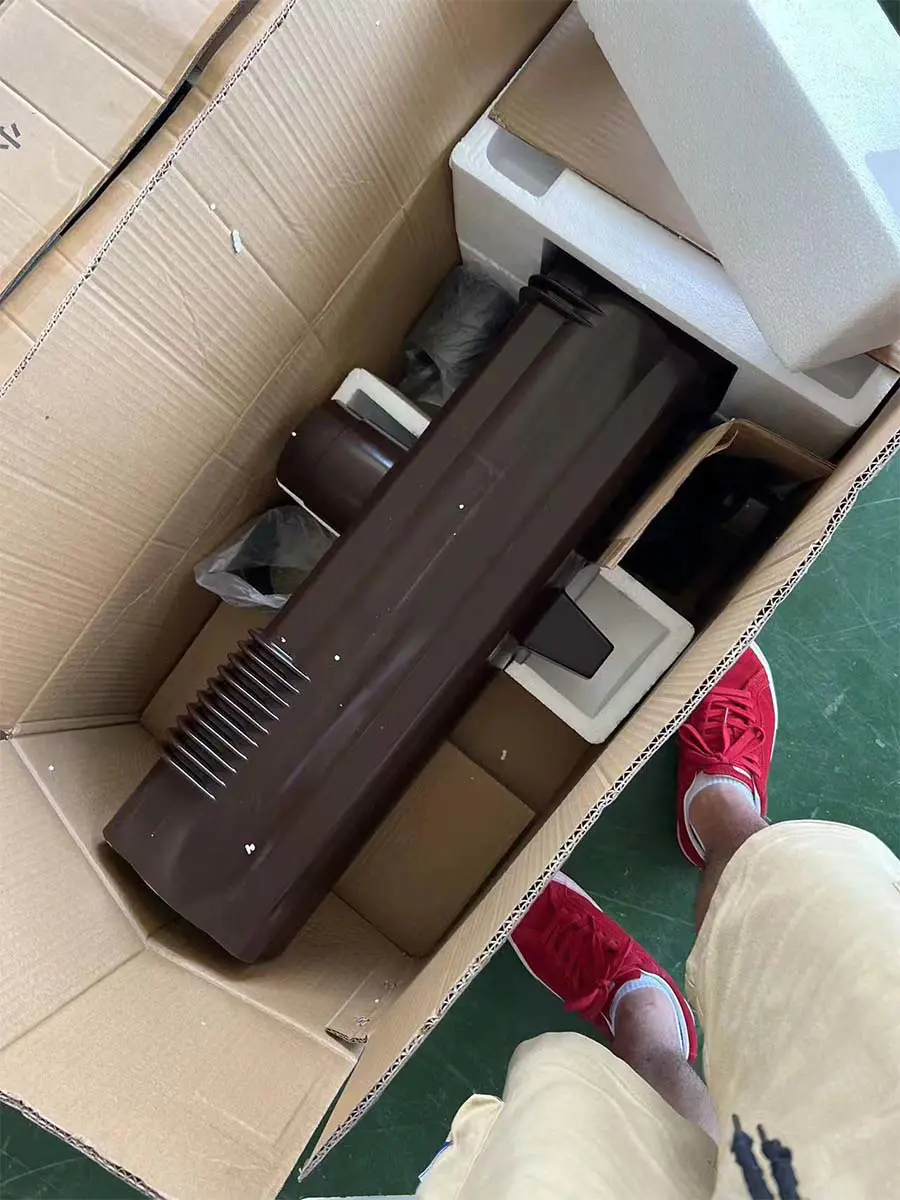

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.

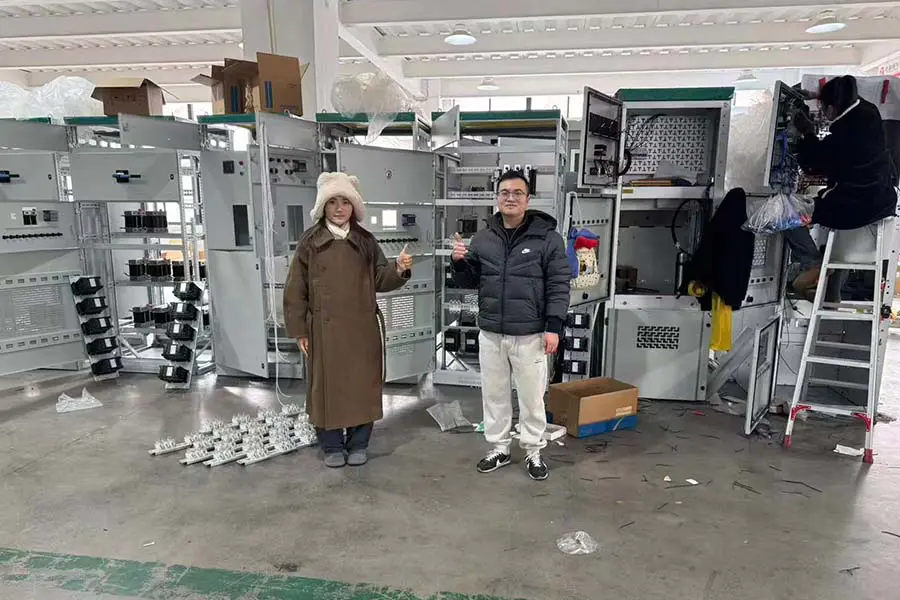

High and Low Voltage Switchgear (ACB, MCCB, VCB)

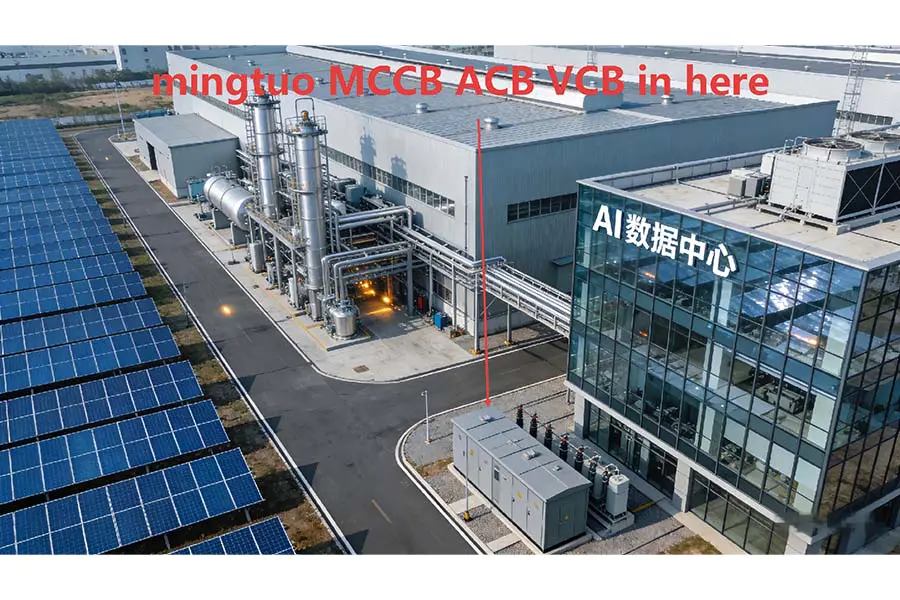

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage

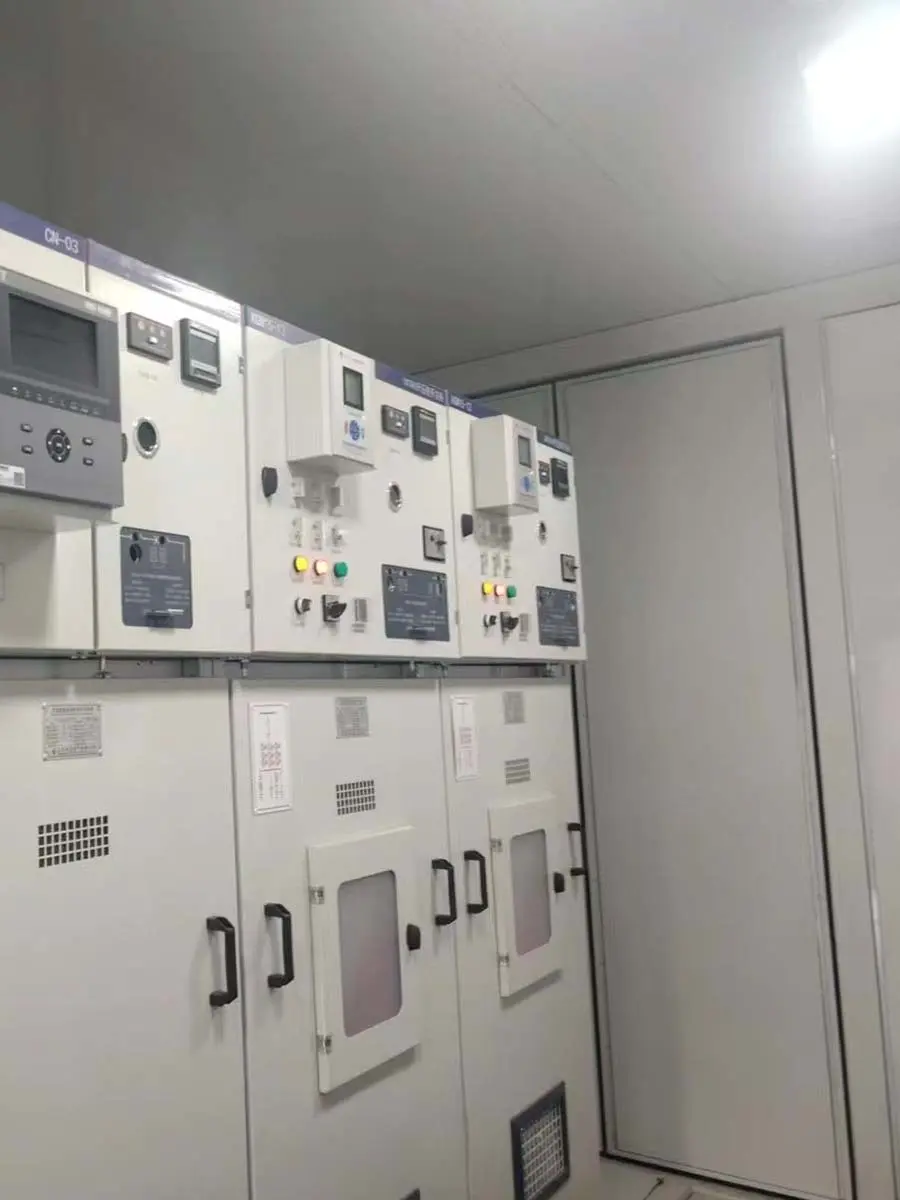

35kV high-voltage switchgear, power transmission successful

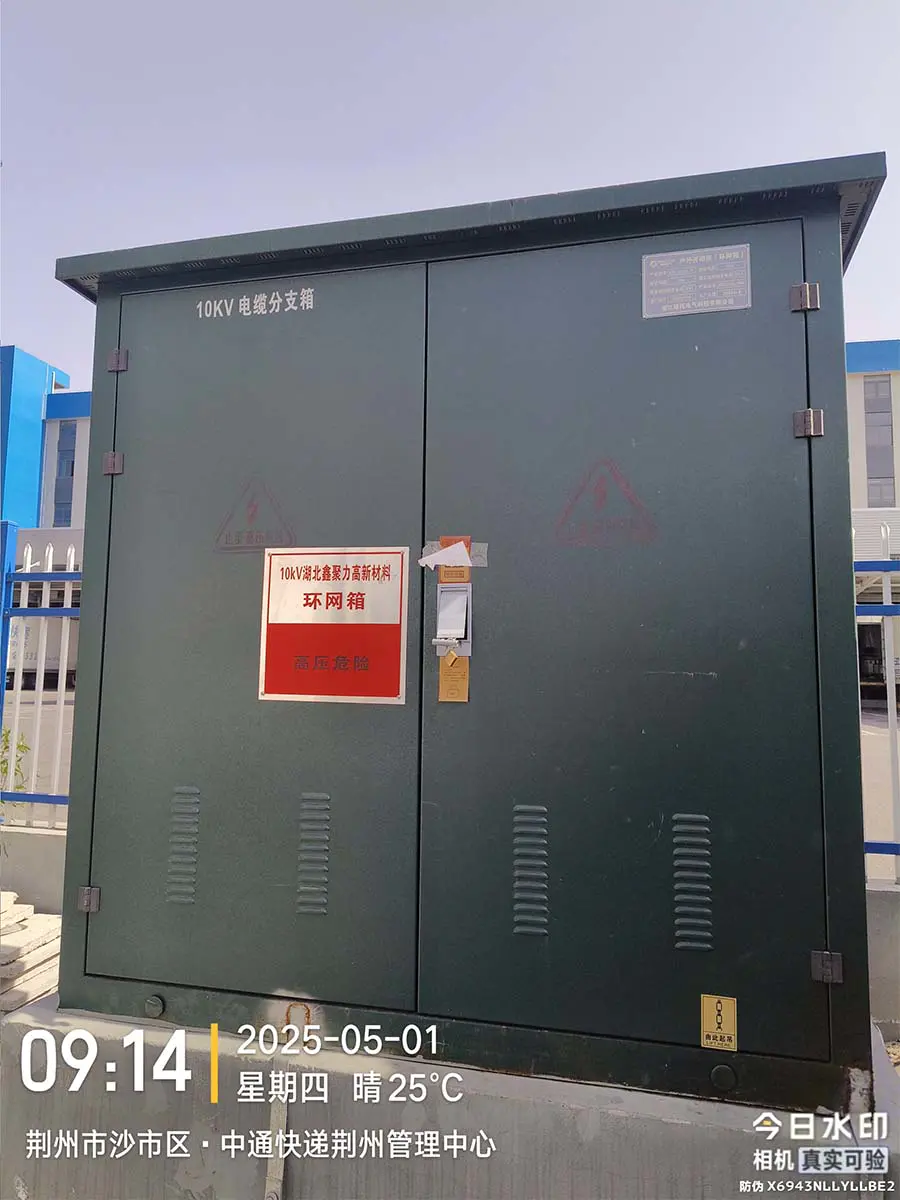

10kV ring main unit, VCB

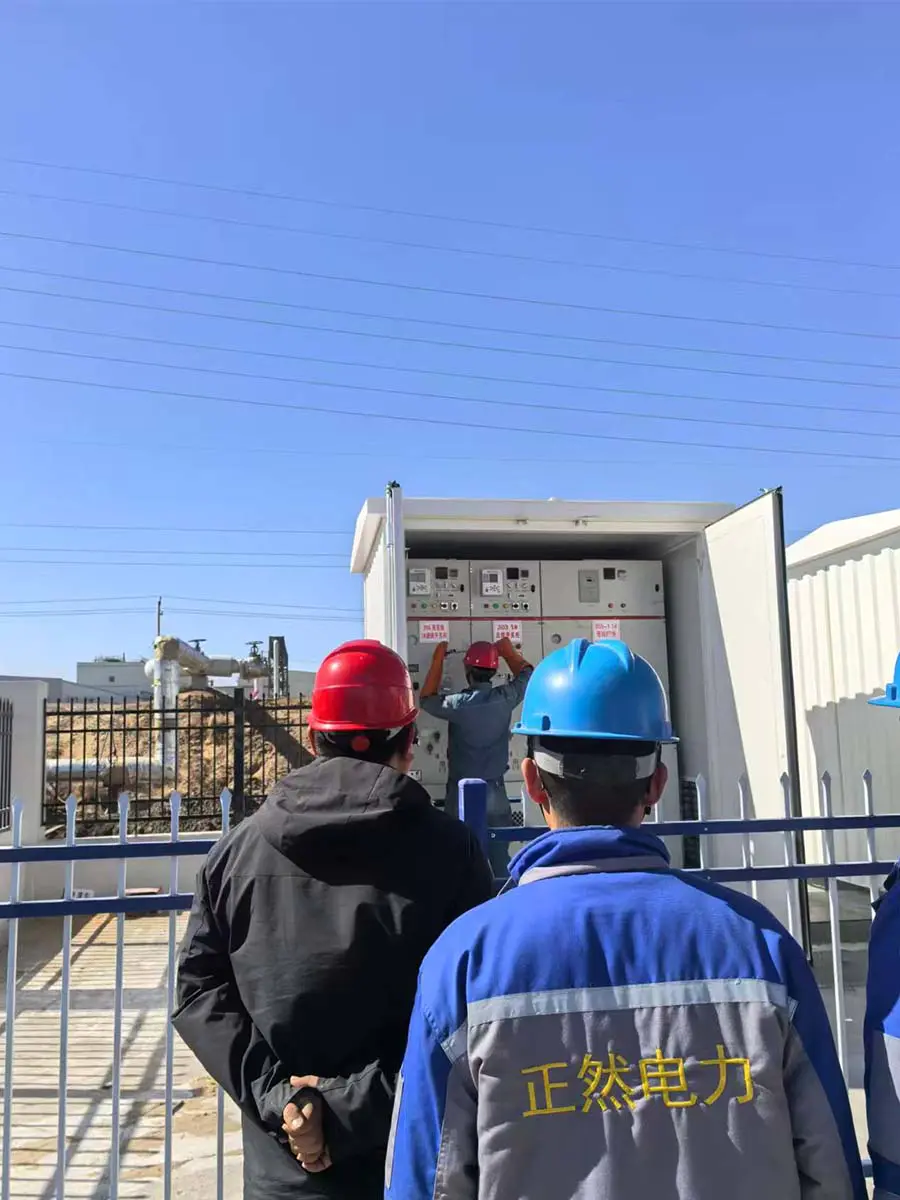

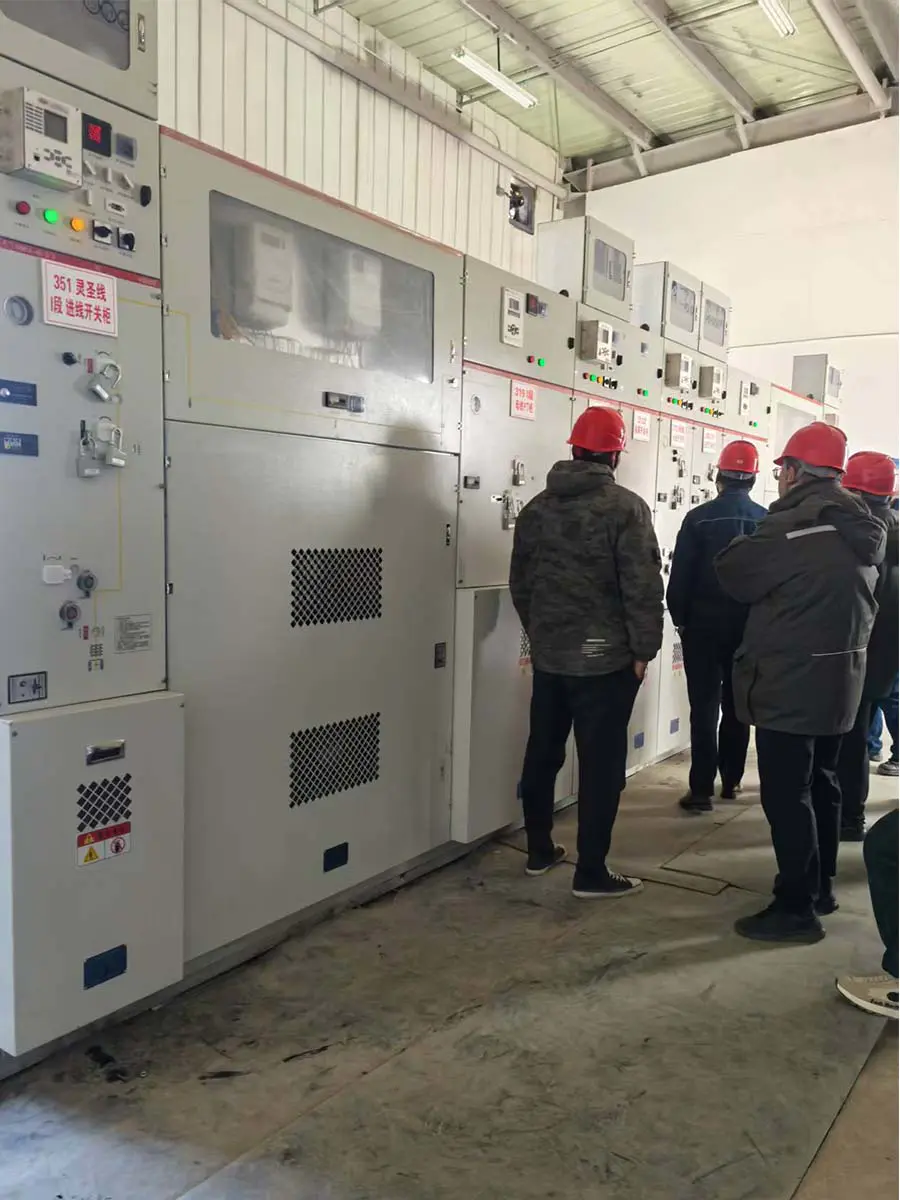

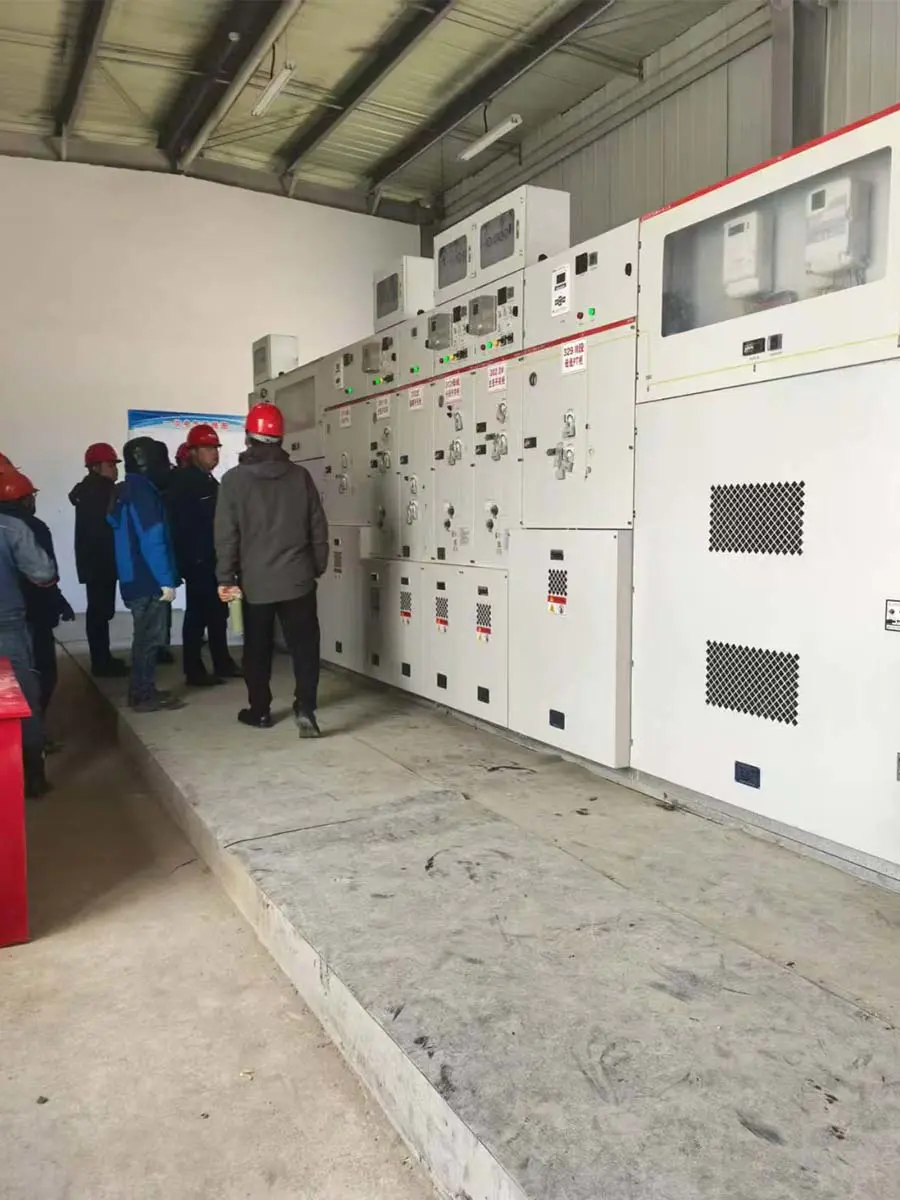

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

Parametercategorie	Specificatie	Opmerkingen
Nominale spanning	12 kV	Standaard voor distributienetwerken
Nominale stroom	400A, 630A, 1250A	Algemene beoordelingen beschikbaar
Geschatte kortstondige weerstandsstroom	16 kA, 20 kA, 25 kA
Nominale kortsluitstroom	16 kA, 20 kA, 25 kA
Nominale piekstroom	40 kA, 50 kA, 63 kA
Nominaal isolatieniveau	Stroomfrequentie: 42 kV / bliksemimpuls: 75 kV	(1 min)
Mechanische levensduur	10.000 operaties	Minimaal
Elektrisch leven	10.000 operaties (at rated current)
Onderbreker medium	Vacuüm	Verzegeld in een keramische fles
Bedieningsmechanisme	Lente / Elektromagnetisch
Stuurspanning	AC/DC 110V, 220V	Algemene opties
Totale afmetingen (ca.)	900 x 800 x 1200 mm (H x B x D)	Varieert per configuratie
Installatiemethode	Op paal gemonteerd / op de grond gemonteerd	Gebruik buitenshuis
Omgevingstemperatuur	-30°C tot 40°C
