Beschrijving:

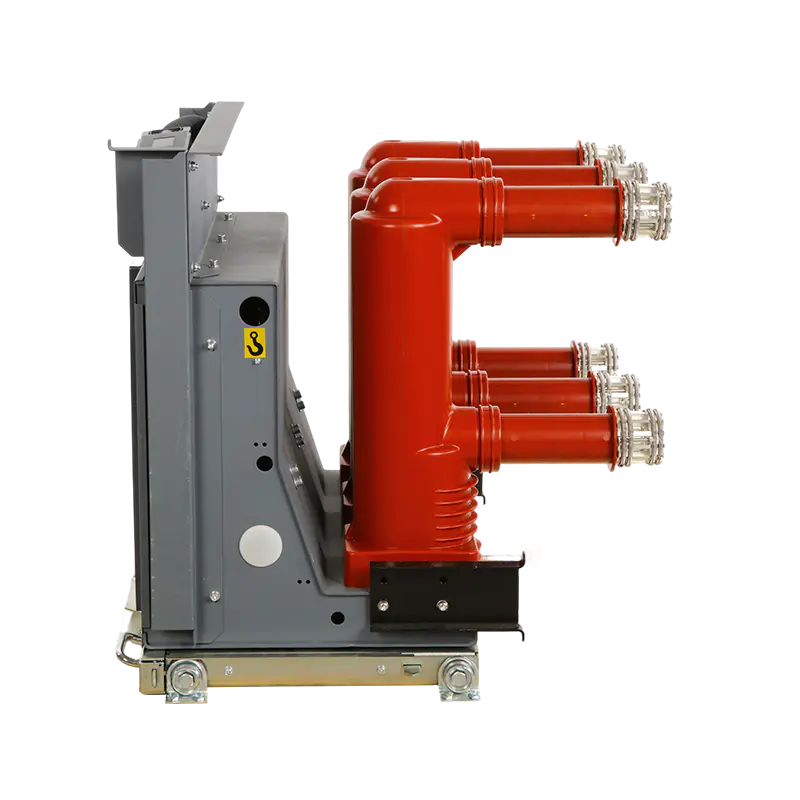

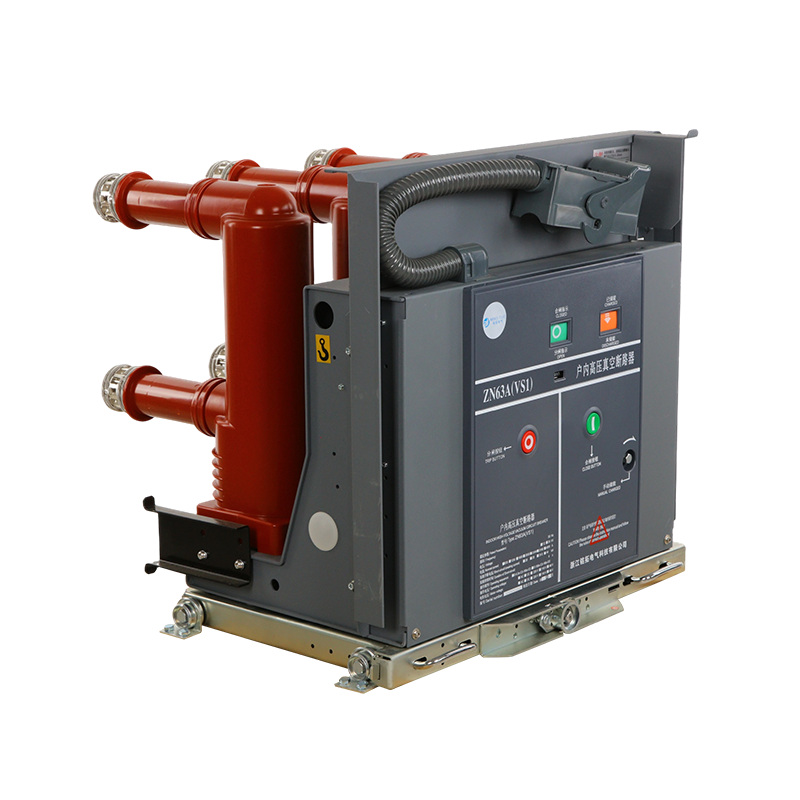

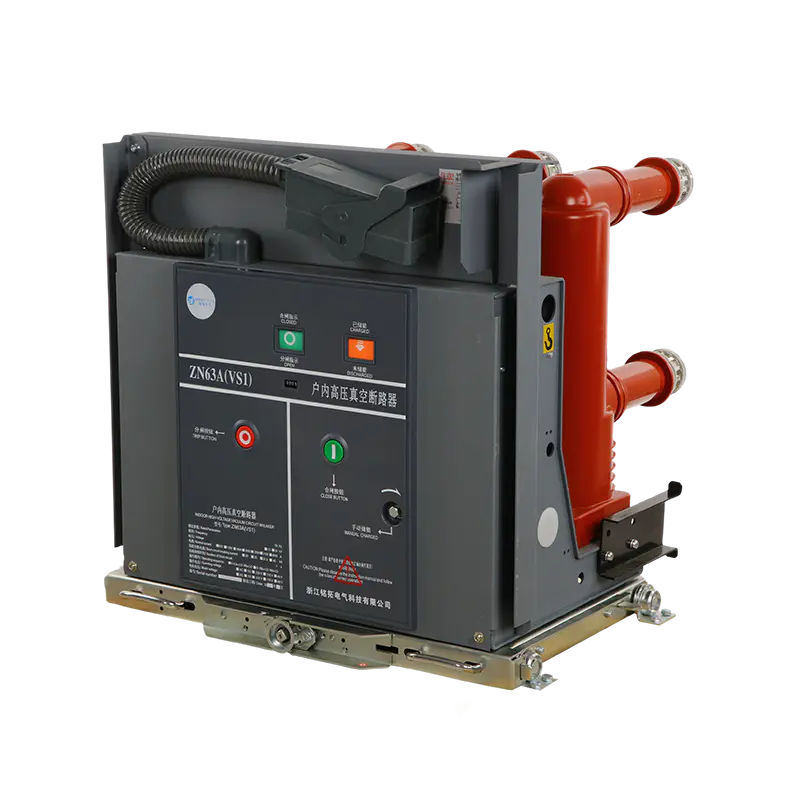

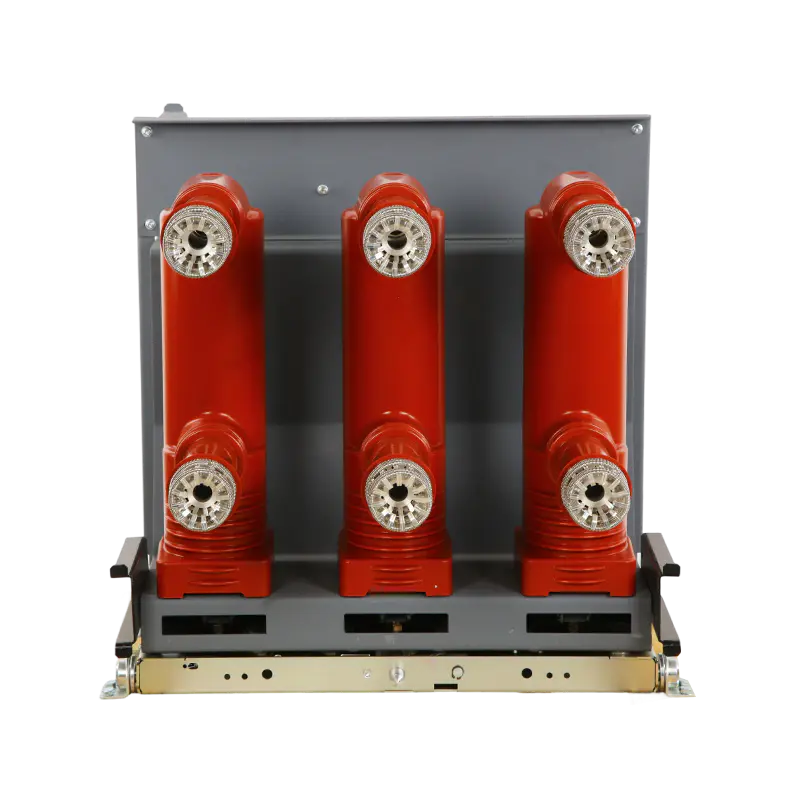

De MINGTUO 12kV vacuümstroomonderbreker (VCB) voor binnenshuis is speciaal ontworpen voor toepassingen in middenspanningsschakelapparatuur en biedt hoogwaardige bescherming en controle voor industriële, commerciële en infrastructurele energiesystemen. Deze vermogenschakelaar heeft een vermogen van 1250A en is geschikt voor zowel vaste als uitrijdbare installatie, en biedt robuuste foutonderbrekingsmogelijkheden, een lange levensduur en geavanceerde veiligheidsvoorzieningen. Het compacte en modulaire ontwerp zorgt voor een betrouwbare werking en vereenvoudigt de onderhouds- en installatieprocedures.
Deze middenspanningsvacuümstroomonderbreker voor binnenshuis biedt een complete oplossing voor veilige, betrouwbare en efficiënte stroomdistributie. De flexibele installatie, geavanceerde vacuümonderbrekingstechnologie, lange levensduur en uitgebreide beveiligingsfuncties maken hem geschikt voor een breed scala aan industriële, commerciële en kritieke infrastructuurtoepassingen.
Toepassingen:
MINGTUO VCB's zijn essentiële componenten in elektrische middenspanningssystemen en bieden zowel controle als bescherming in verschillende scenario's:
Energieopwekking:
Generatorbeveiliging en vermogensregeling in thermische en waterkrachtcentrales
Integratie met zonne- en windenergiesystemen
Hulpstroomdistributie voor fabrieksapparatuur
Transmissie- en distributienetwerken:
Bescherming van onderstationfeeders en distributietransformatoren
Toepassingen voor Ring-hoofdunits en binnenschakelapparatuur
Foutisolatie in stedelijke en industriële stroomdistributie
Industriële systemen:
Motorbeveiliging met hoge capaciteit in staal- en productiefabrieken
Beveiliging van transformatoren en gelijkrichters in chemische installaties
Ondergrondse en bovengrondse energiedistributie bij mijnbouwactiviteiten
Infrastructuur en openbare diensten:
Tractiestroomvoorzieningsystemen voor spoorwegen en metro's
Beveiliging van back-upstroom op luchthavens, ziekenhuizen en datacenters
Stroomdistributie van industriële parken en commerciële gebouwen
Zware of speciale omgevingen:
Elektrische systemen voor offshore-platforms
Mijnbouwactiviteiten in de woestijn en installaties voor extreme klimaatomstandigheden
Substations op grote hoogte die robuuste, betrouwbare stroomonderbrekers vereisen
 |  |  |  |
 |  |
Bij normaal bedrijf blijven de hoofdcontacten van de onderbreker gesloten, waardoor een ononderbroken stroomstroom mogelijk is. Tijdens overbelastings- of kortsluitingsgebeurtenissen wordt het thermische of magnetische uitschakelmechanisme geactiveerd. Het veermechanisme zorgt voor een snelle scheiding van de contacten, waardoor een gecontroleerde elektrische boog ontstaat. Deze boog wordt onmiddellijk naar de vacuümonderbreker geleid, waar hij wordt gekoeld, verdeeld en gedoofd. Dit proces isoleert het defecte gedeelte, beschermt stroomafwaartse apparatuur en voorkomt schade aan het algehele systeem. Het resultaat is een snelle foutoplossing, een veilige werking en minimale onderhoudsvereisten.
 |  |
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Nee | Artikel | Eenheden | Tel waarde |
| 1 | De nominale spanning | - | 12 24 35 |
| 2 | De nominale spanning (short-term frequency tolerance 1min) | kV | 42 |
| 3 | De nominale spanning tolerance lightning shocks peak | - | 75 |
| 4 | Nominale frequentie | Hz | 50 |
| 5 | Nominale stroom | A | 630、1250 |
| 630,1250,1600,2000,2500,3150 | |||
| 1250,1600,2000,2500,3150,4000 | |||
| 6 | Nominale kortsluitstroom | kA | 20/25,31,5,40 |
| 7 | De nominale spanning short tolerance | kA | 20/25,31,5,40 |
| 8 | Geschatte korte duur | s | 4 |
| 9 | Nominale stroom peak tolerance | kA | 50/63,80,100 |
| 10 | Nominale kortsluitstroom gesloten | kA | 50/63,80,100 |
| 11 | De secundaire circuitfrequentie spanningstolerantie 1min) | V | 2000 |
| 12 | Nominale singleback-condensator stelt open circuitstroom in | A | 630/400 (40kA 800/400) |
| 13 | Nominale condensator stelt sluitstromen in | kA | 12,5 (frequentie niet groter dan 1000 Hz) |
| 14 | Remtijd (nominale spanning) | mevrouw | ≤50 |
| 15 | Feedertijd (nominale spanning) | mevrouw | ≤100 |
| 16 | Mechanische levensduur | - | 20000 |
| 17 | Nominale stroom open circuit times (life) | Schakelen | 20000 |
| 18 | Nominale kortsluitstroom open circuit | - | 50(40kA≤30) |
| 19 | Dynamisch en statisch contact maken slijtagedikte mogelijk | mm | 3 |
| 20 | De nominale bedrijfsspanningsvoeding | - | - |
| 21 | De nominale spanning break-brake operations | V | AC110/220 DC110/220 |
| 22 | Nominale spanning opslagmotor | - | - |
| 23 | Vermogen opslagmotor | W | 70 |
| 24 | Bewaartijd | s | ≤10 |
| 25 | Contactopeningsafstand | mm | 11±1 |
| 26 | Super-reis | - | 3,5 ± 0,5 |
| 27 | Bouncetijd bij sluiten van contact | mevrouw | ≤240(A≤3) |
| 28 | Driefasige punten, die sluiten in verschillende stadia van seks | - | ≤2 |
| 29 | Gemiddelde poortsnelheid (contactscheiding - 6 mm) | m/s | 0,9–1,2 |
| 30 | Gemiddelde sluitsnelheid (6 mm contactsluiting) | m/s | 0,5–0,8 |
| 31 | Toonaangevende elektrische circuitweerstand | μΩ | ≤50(630a)、≤45(1250A) ≤35(1600–2000A),≤250(2400) |
| 32 | Contactor feeder contactdruk | N | 2000±200(2000A), 2400±200(25kA) 3100 ± 200 (31,5 kA), 4250 ± 250 (40 kA) |
| 33 | De nominale bedieningsvolgorde | - | Punten - 0,3s - en punten Jaren 180 - en - |
