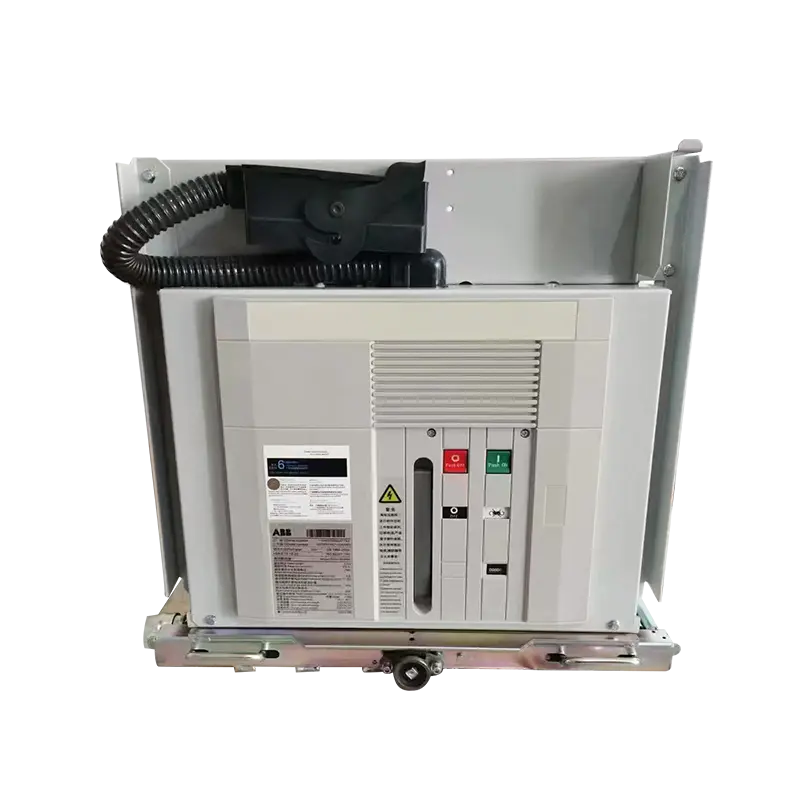

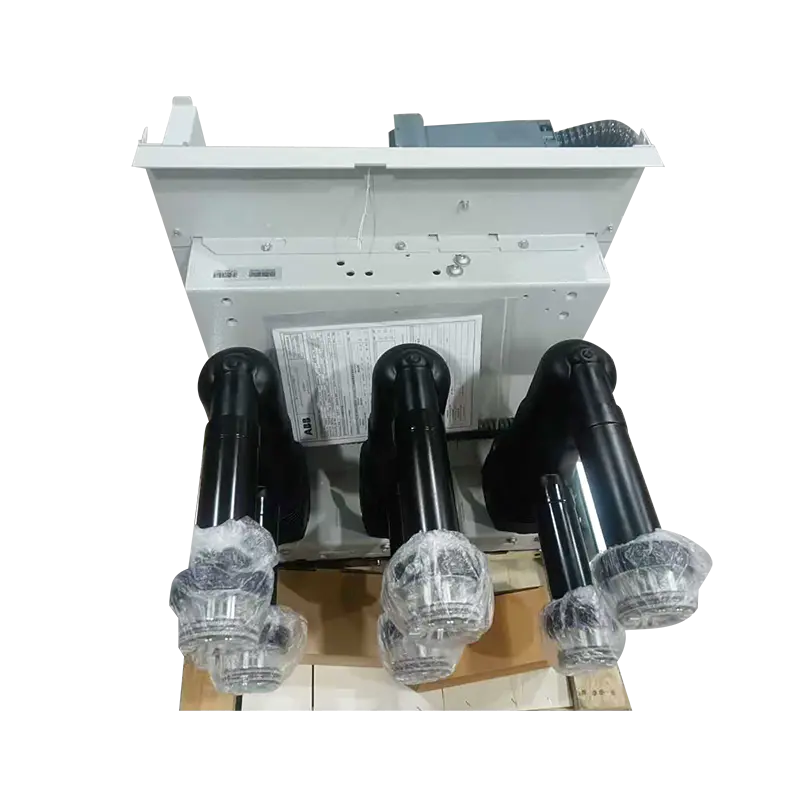

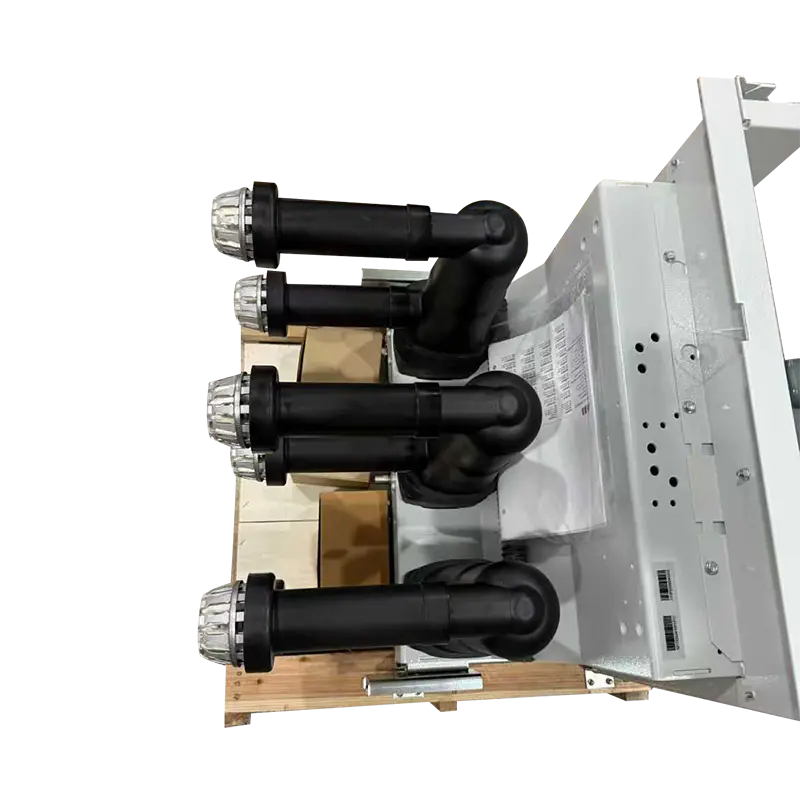

Name: VD4 12kV middenspanningsvacuümstroomonderbreker voor binnenshuis, 630A–1250A
Rating: 5 (99 reviews)

VD4 12kV middenspanningsvacuümstroomonderbreker voor binnenshuis, 630A–1250A

Beschrijving:

De MINGTUO VD4 12kV vacuümstroomonderbreker (VCB) is een middenspanningsonderbreker voor binnen, ontworpen om nauwkeurige bescherming en controle te bieden voor driefasige AC-systemen die werken op 50 Hz, met nominale spanningen van 3,6 kV tot 12 kV. Deze onderbreker ondersteunt nominale stromen van 630A tot 1250A en is ideaal voor schakelinstallaties binnenshuis in onderstations, industriële faciliteiten en commerciële stroomdistributiesystemen. Door gebruik te maken van geavanceerde vacuümonderbrekertechnologie zorgt het voor een snelle foutonderbreking, operationele betrouwbaarheid en veiligheid op de lange termijn.

Toepassingen:

Middenspanningsborden voor binnengebruik

Industriële installaties die betrouwbare MV-bescherming vereisen

Commerciële infrastructuur, waaronder ziekenhuizen, luchthavens en datacenters

Systemen die frequent gebruik en onderhoudsarme oplossingen vereisen

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

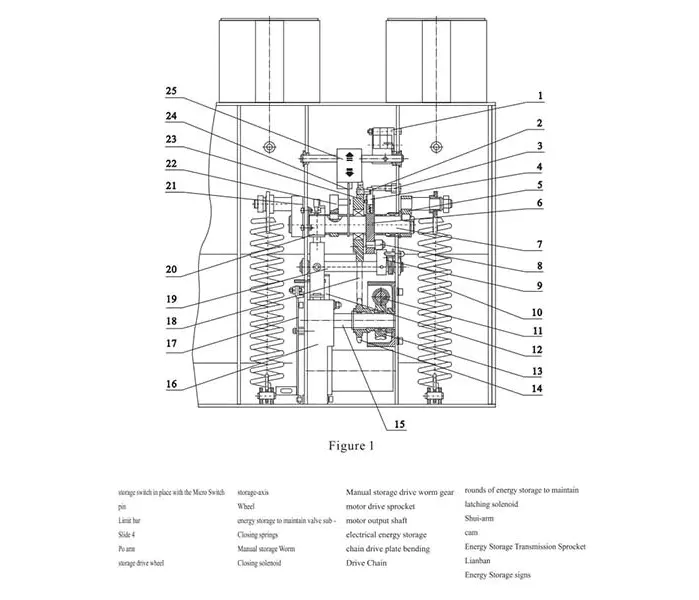

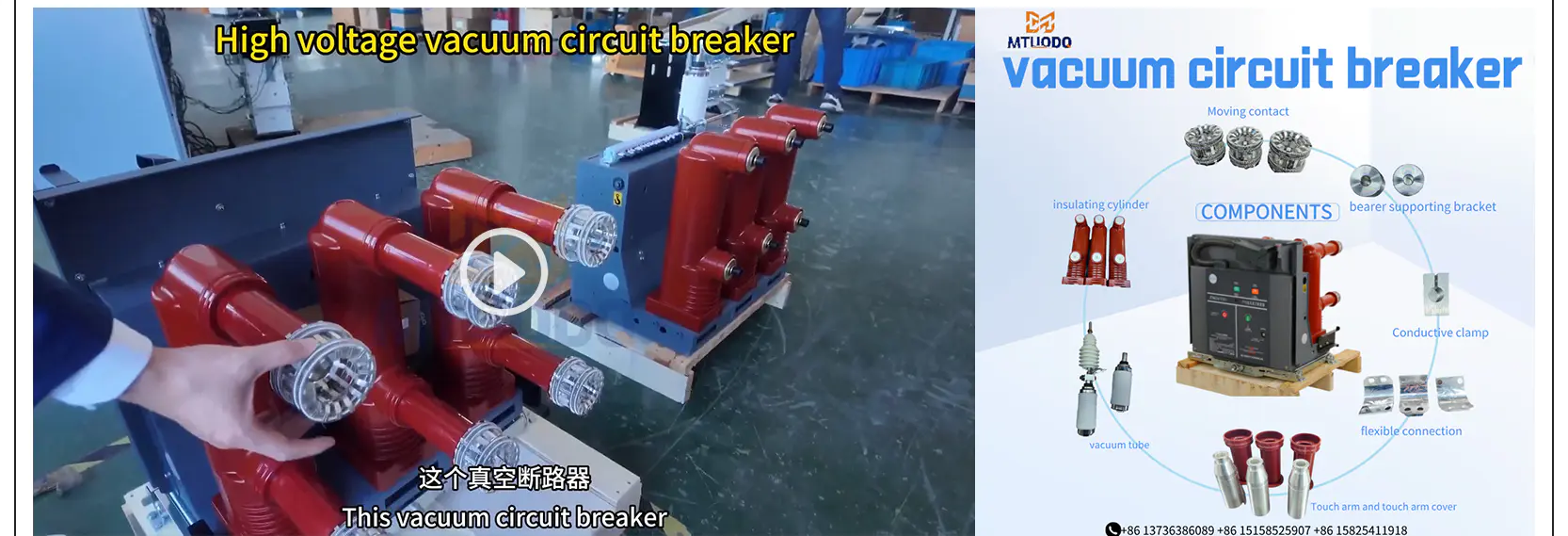

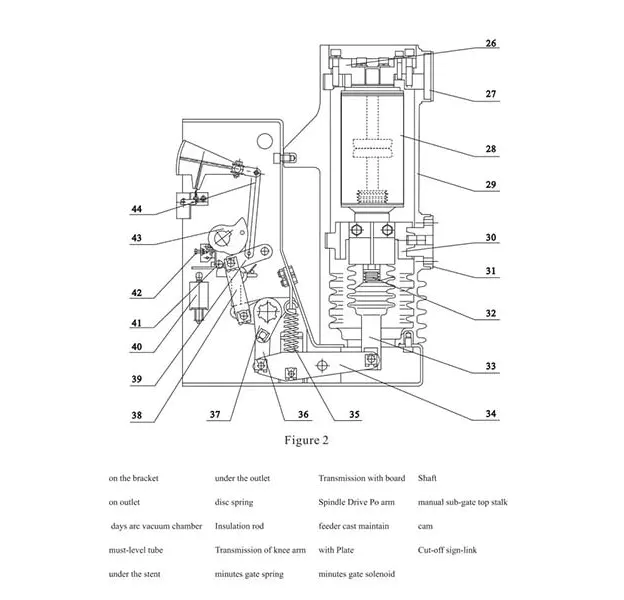

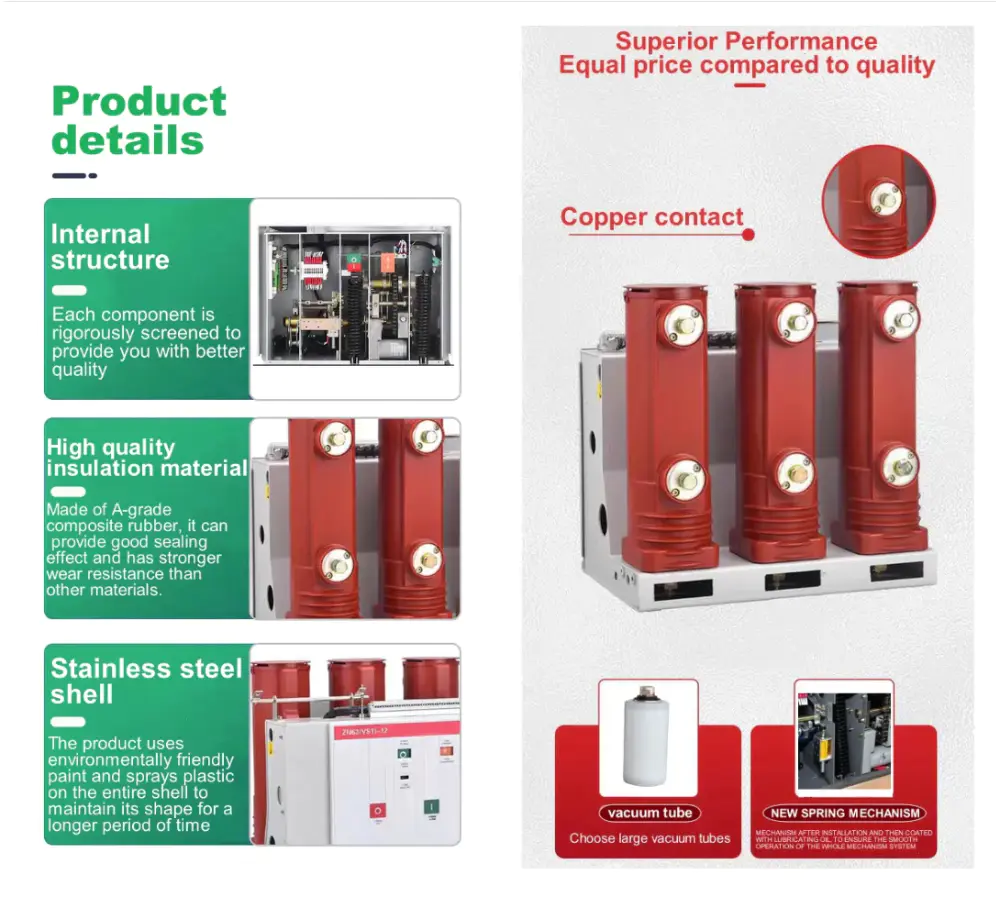

VCB Composition

Onder normale omstandigheden blijven de hoofdcontacten gesloten om een continue stroom mogelijk te maken. Bij het detecteren van overstroom of kortsluiting scheidt het veermechanisme snel de contacten, waardoor een boog ontstaat die zich in de vacuümonderbreker bevindt. De boog wordt gekoeld en gedoofd, waardoor het defecte circuit veilig wordt geïsoleerd en schade aan stroomafwaartse apparatuur wordt voorkomen. Dit zorgt voor een hoge operationele betrouwbaarheid en minimale onderhoudsbehoeften.

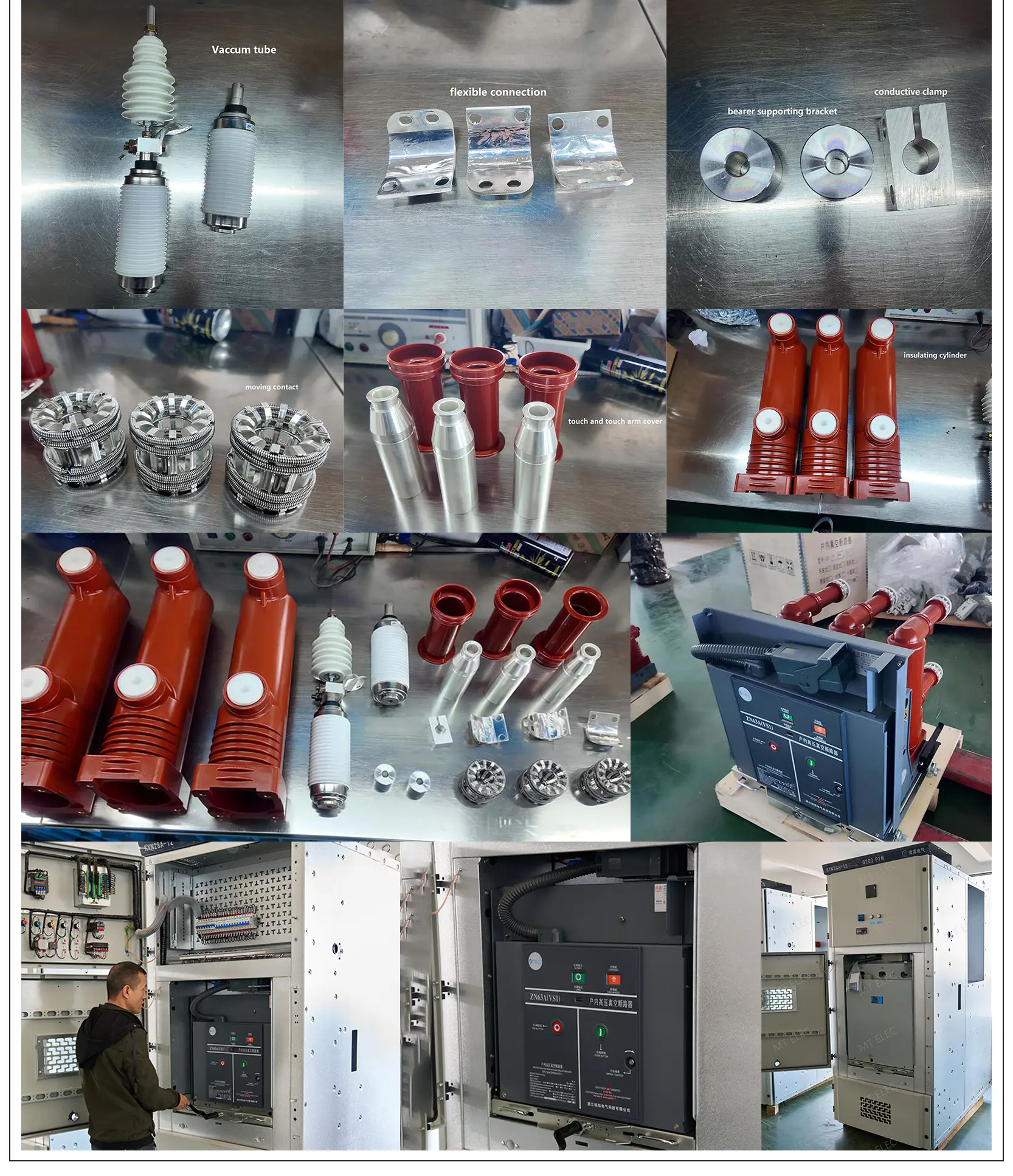

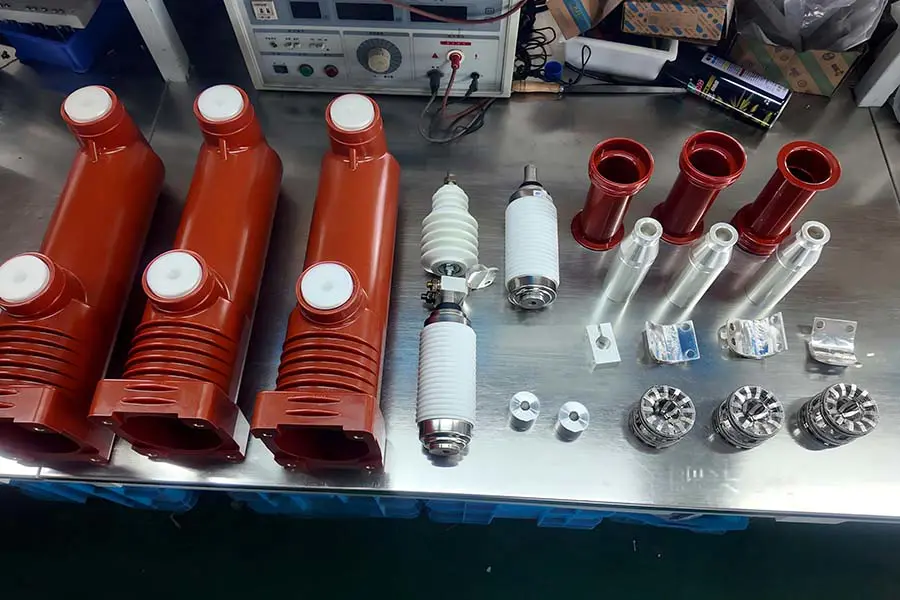

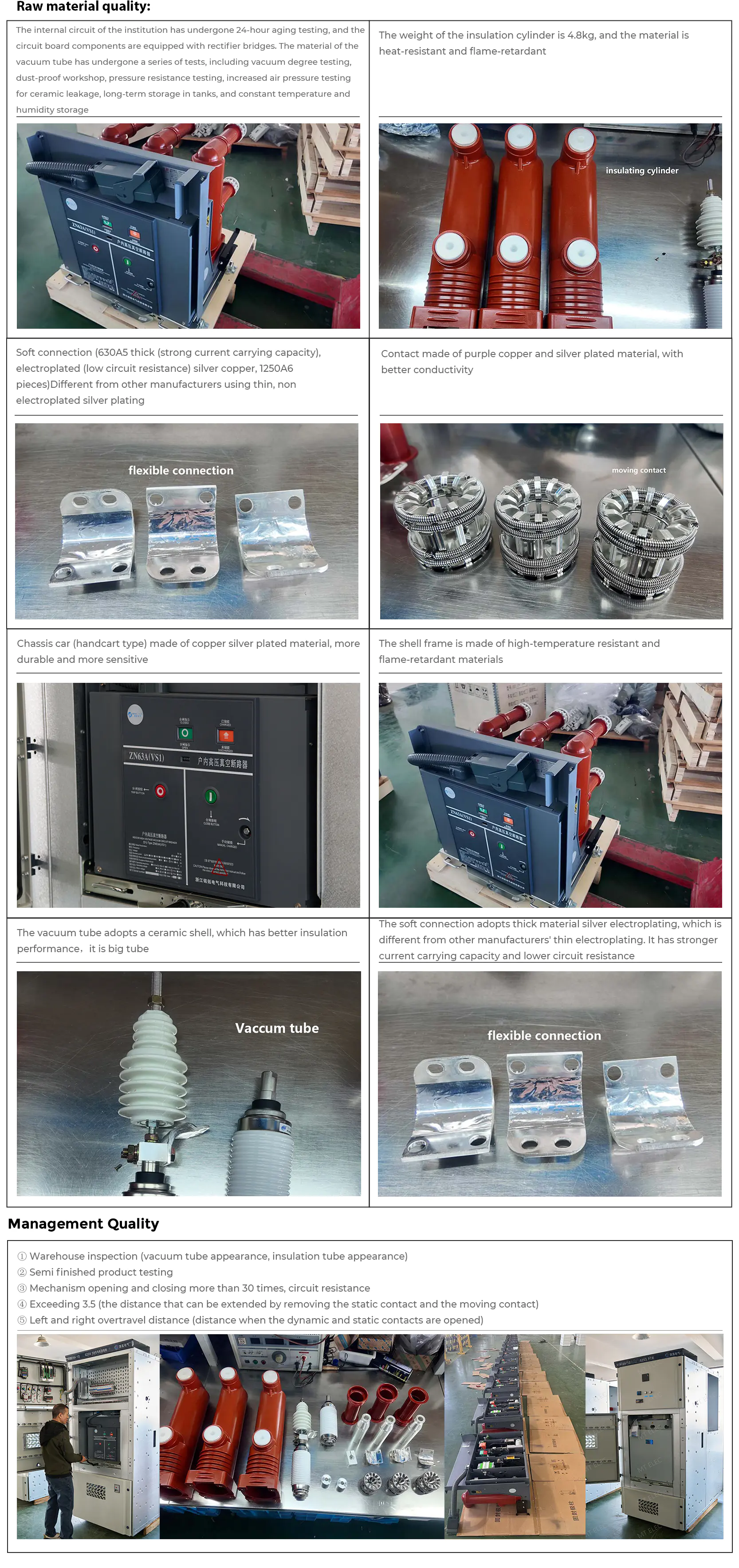

Productaccessoires

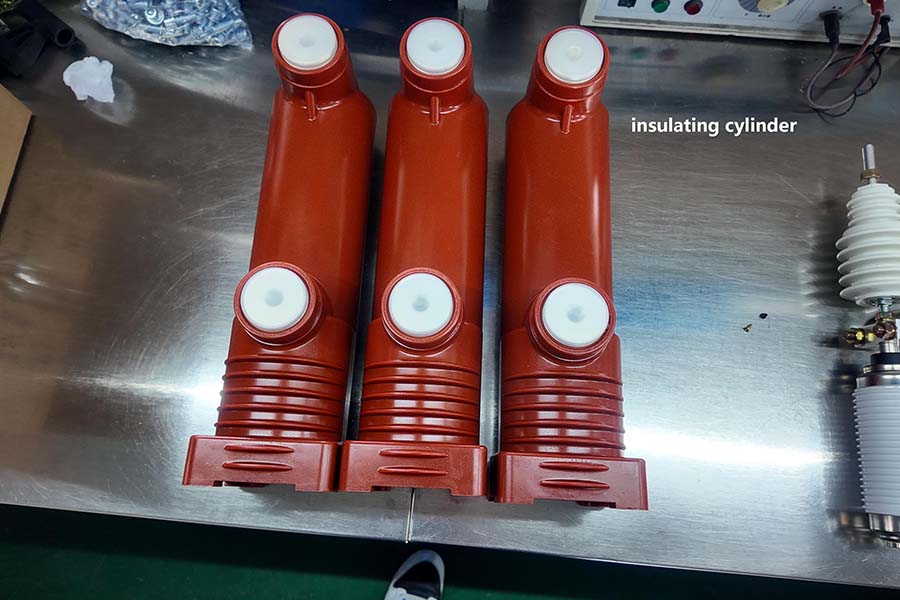

Insulating Cylinder

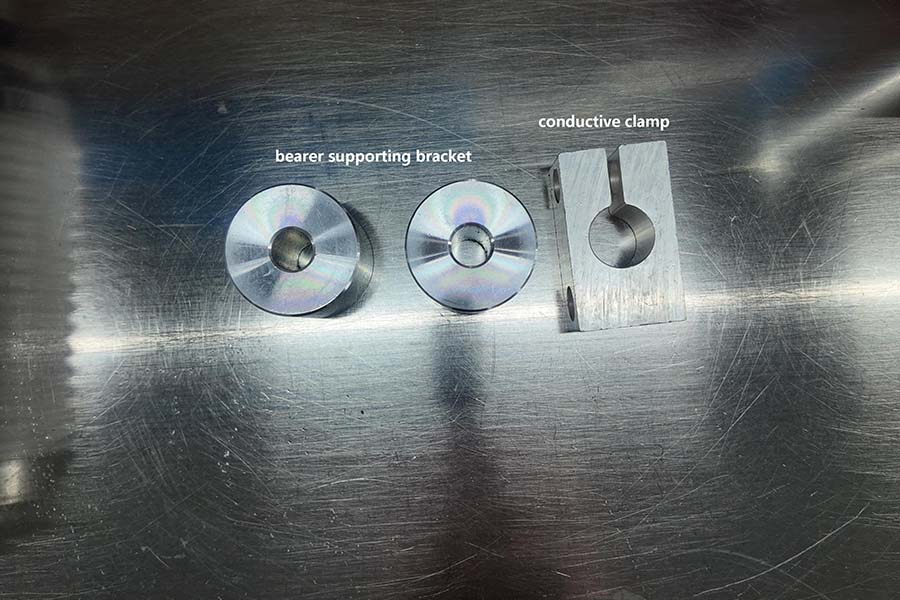

Bearer Supporting Bracket

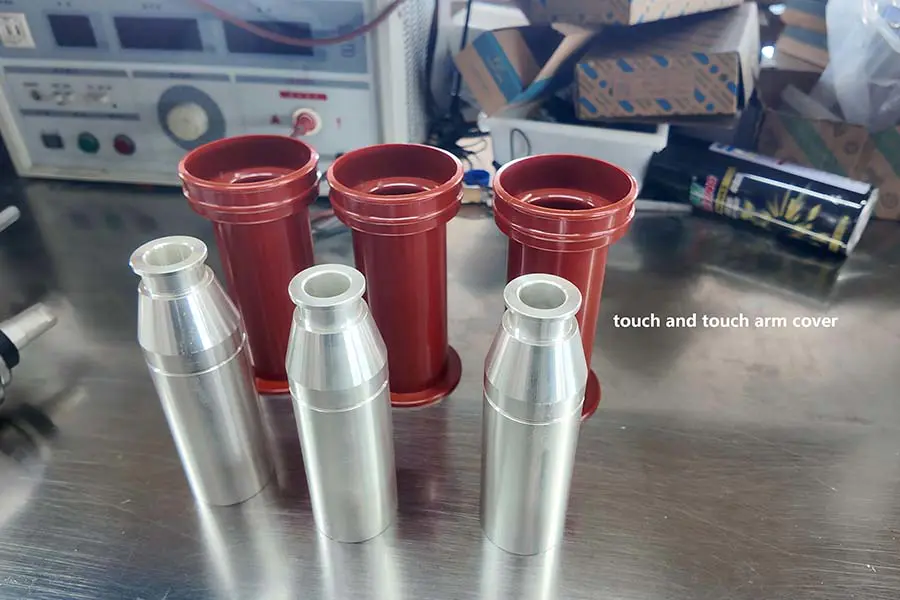

Touch And Touch Arm Cover

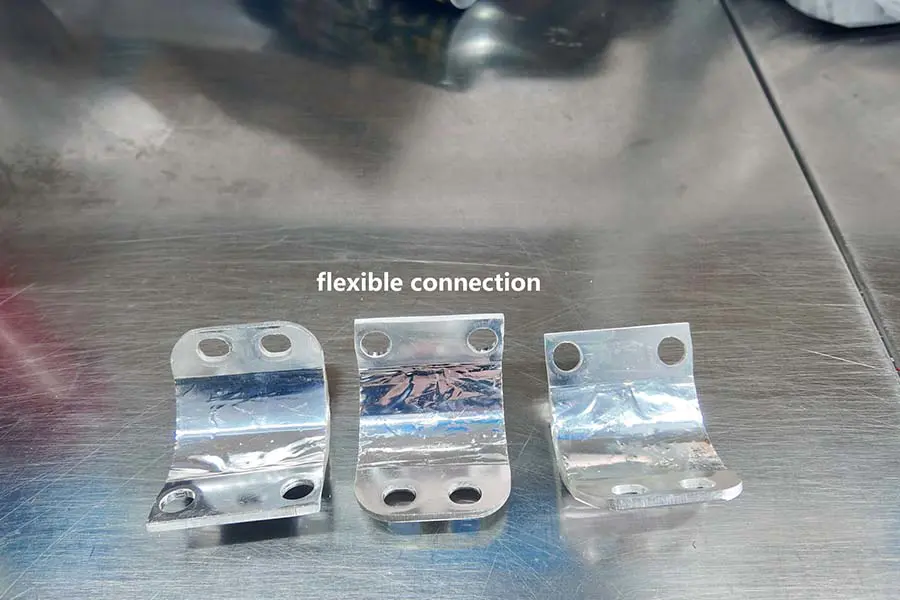

Flexible Connection

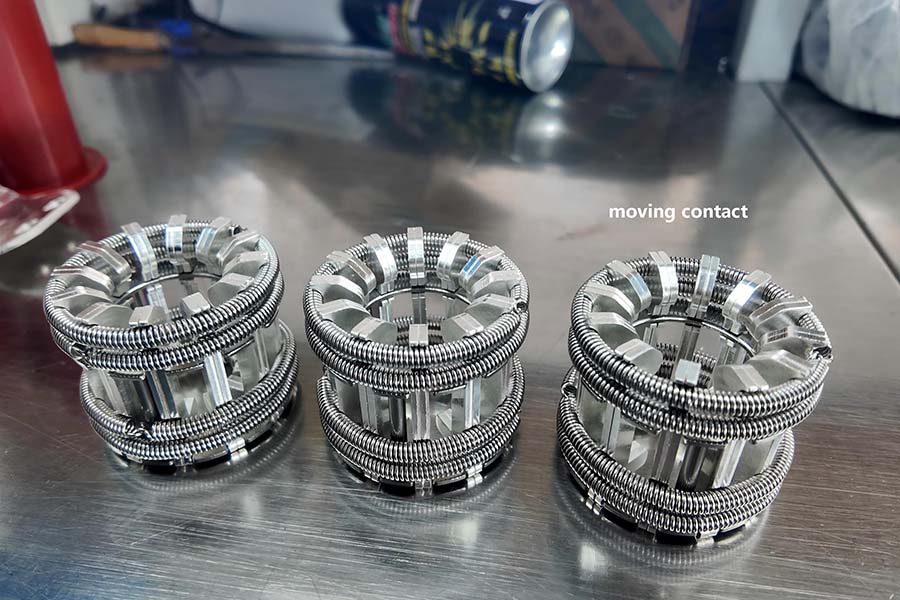

Moving Contact

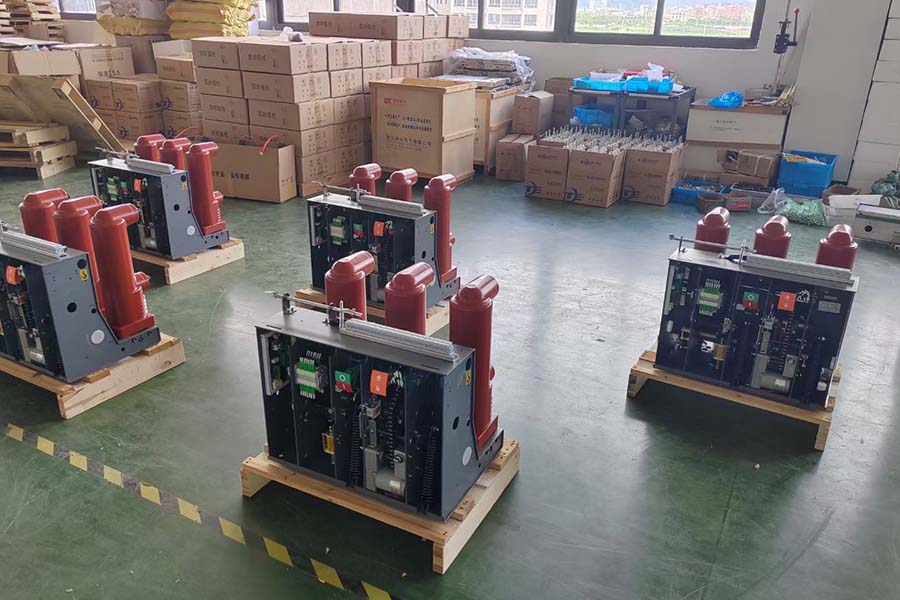

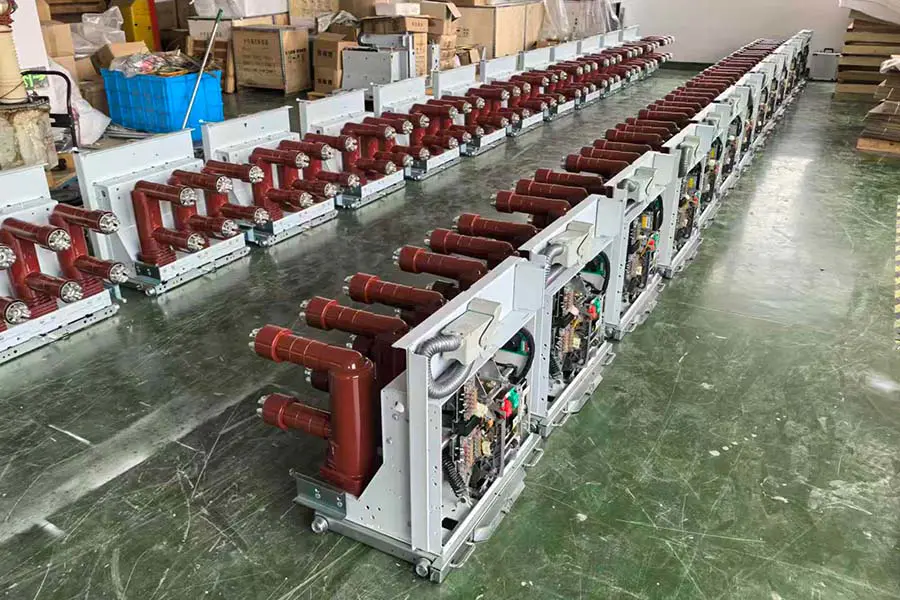

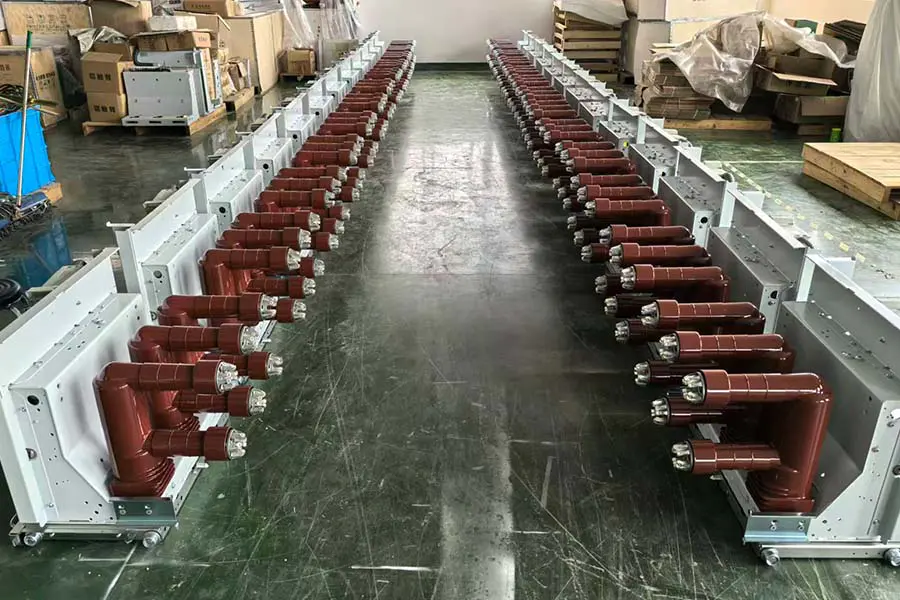

Main Product
Insulating Cylinder

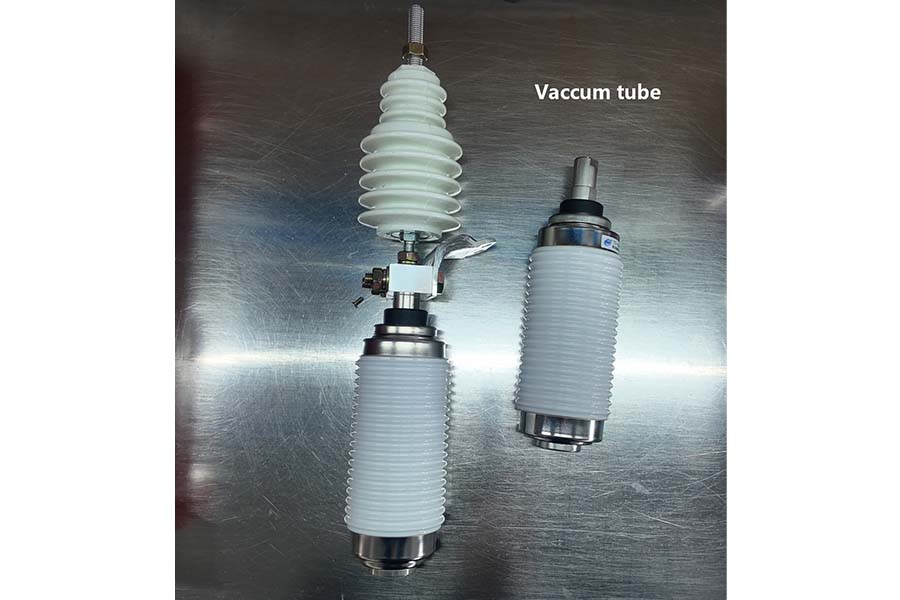

Vaccum Tube

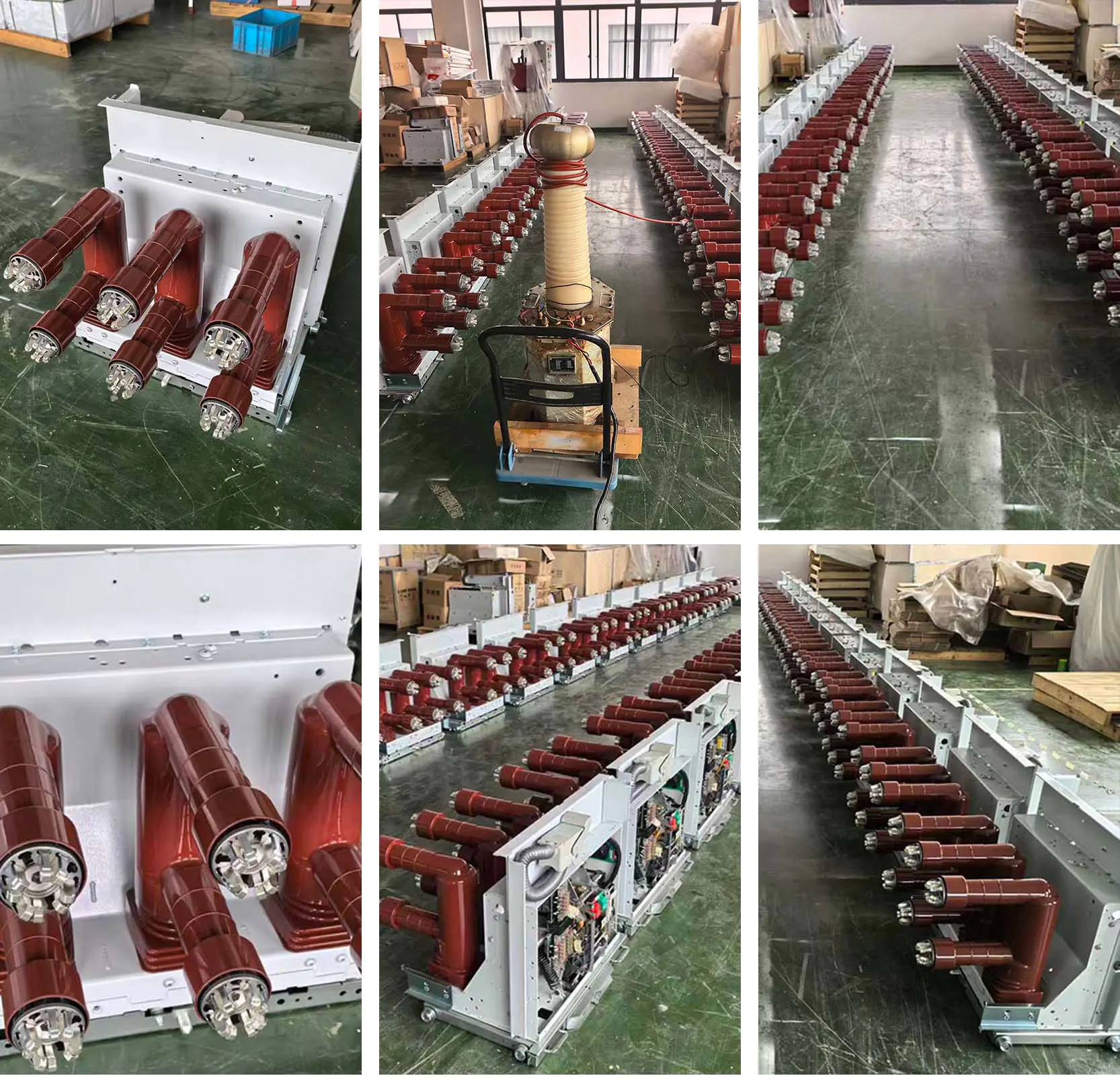

Withstand Voltage Test

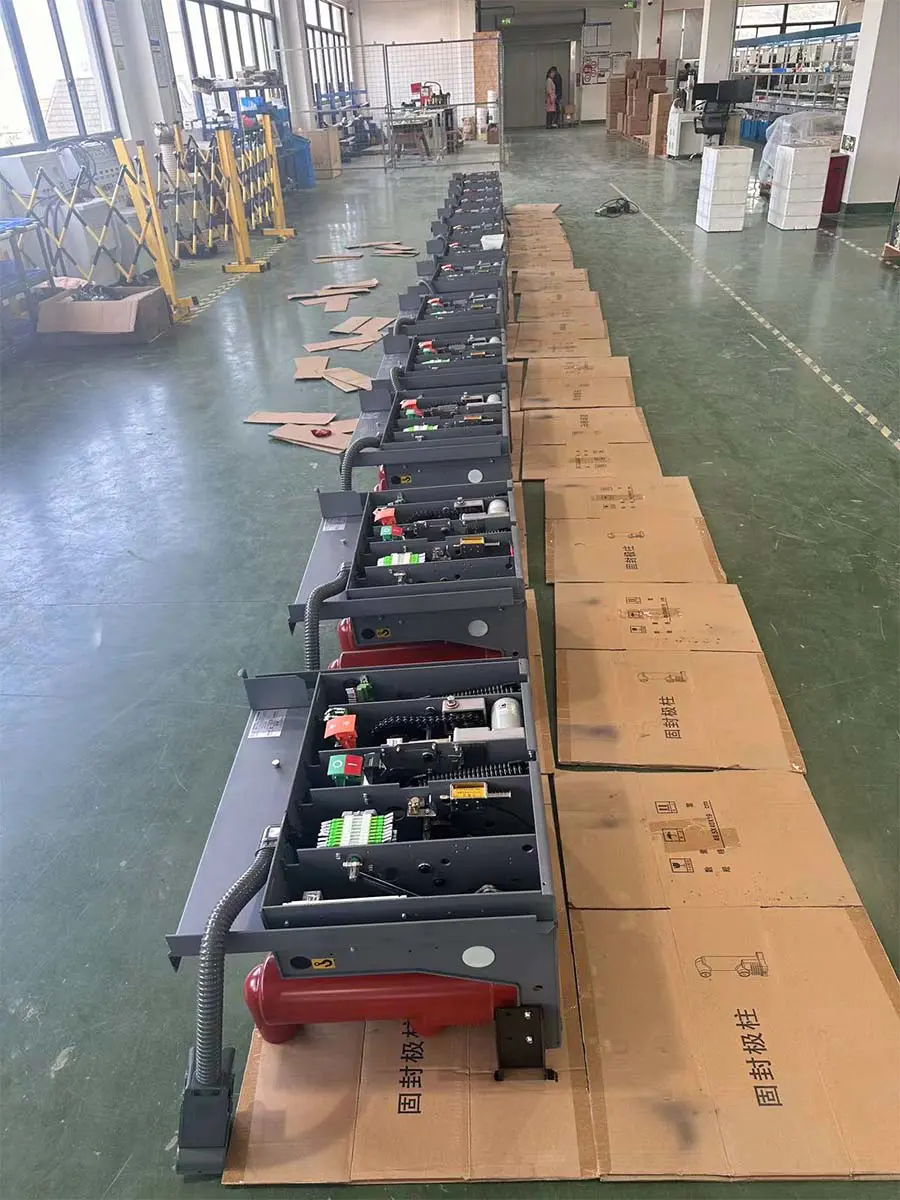

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.

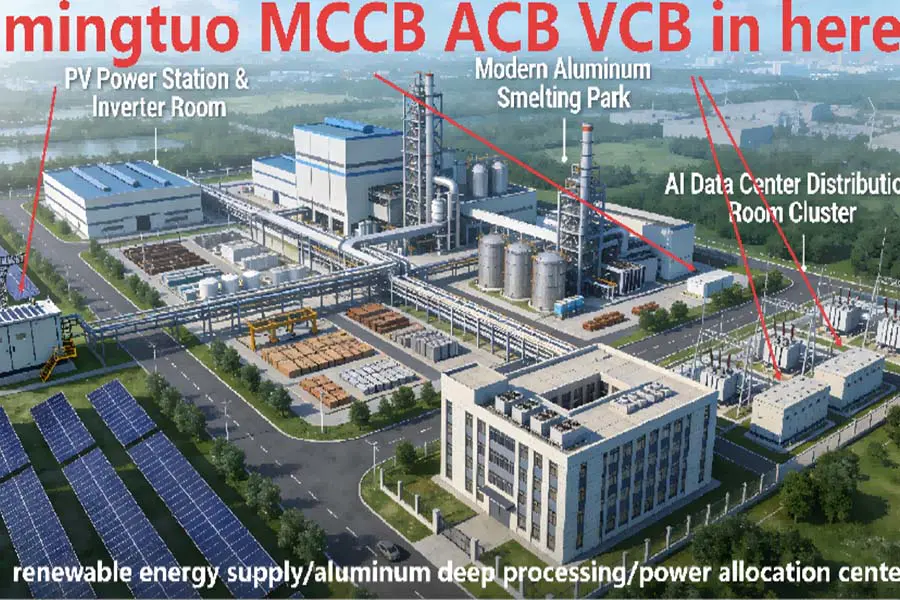

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB

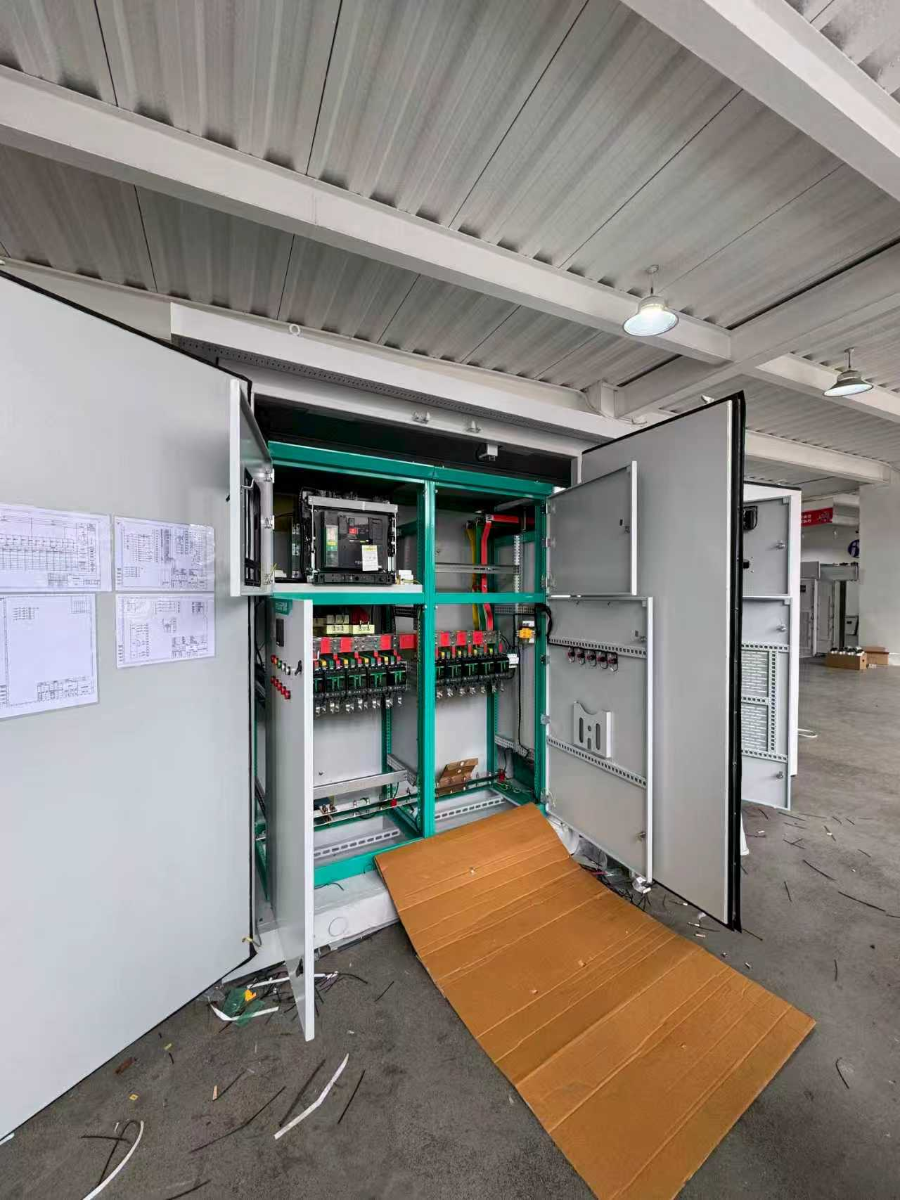

High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Nee	Artikel	Eenheden	Tel waarde
1	De nominale spanning	-	12 24 35
2	De nominale spanning (short-term frequency tolerance 1min)	kV	42
3	De nominale spanning tolerance lightning shocks peak	-	75
4	Nominale frequentie	Hz	50
5	Nominale stroom	A	630、1250
			630,1250,1600,2000,2500,3150
			1250,1600,2000,2500,3150,4000
6	Nominale kortsluitstroom	kA	20/25,31,5,40
7	De nominale spanning short tolerance	kA	20/25,31,5,40
8	Geschatte korte duur	s	4
9	Nominale stroom peak tolerance	kA	50/63,80,100
10	Nominale kortsluitstroom gesloten	kA	50/63,80,100
11	De secundaire circuitfrequentie spanningstolerantie 1min)	V	2000
12	Nominale singleback-condensator stelt open circuitstroom in	A	630/400 (40kA 800/400)
13	Nominale condensator stelt sluitstromen in	kA	12,5 (frequentie niet groter dan 1000 Hz)
14	Remtijd (nominale spanning)	mevrouw	≤50
15	Feedertijd (nominale spanning)	mevrouw	≤100
16	Mechanische levensduur	-	20000
17	Nominale stroom open circuit times (life)	Schakelen	20000
18	Nominale kortsluitstroom open circuit	-	50(40kA≤30)
19	Dynamisch en statisch contact maken slijtagedikte mogelijk	mm	3
20	De nominale bedrijfsspanningsvoeding	-	-
21	De nominale spanning break-brake operations	V	AC110/220 DC110/220
22	Nominale spanning opslagmotor	-	-
23	Vermogen opslagmotor	W	70
24	Bewaartijd	s	≤10
25	Contactopeningsafstand	mm	11±1
26	Super-reis	-	3,5 ± 0,5
27	Bouncetijd bij sluiten van contact	mevrouw	≤240(A≤3)
28	Driefasige punten, die sluiten in verschillende stadia van seks	-	≤2
29	Gemiddelde poortsnelheid (contactscheiding - 6 mm)	m/s	0,9–1,2
30	Gemiddelde sluitsnelheid (6 mm contactsluiting)	m/s	0,5–0,8
31	Toonaangevende elektrische circuitweerstand	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A),≤250(2400)
32	Contactor feeder contactdruk	N	2000±200(2000A), 2400±200(25kA) 3100 ± 200 (31,5 kA), 4250 ± 250 (40 kA)
33	De nominale bedieningsvolgorde	-	Punten - 0,3s - en punten Jaren 180 - en -
