Beschrijving:

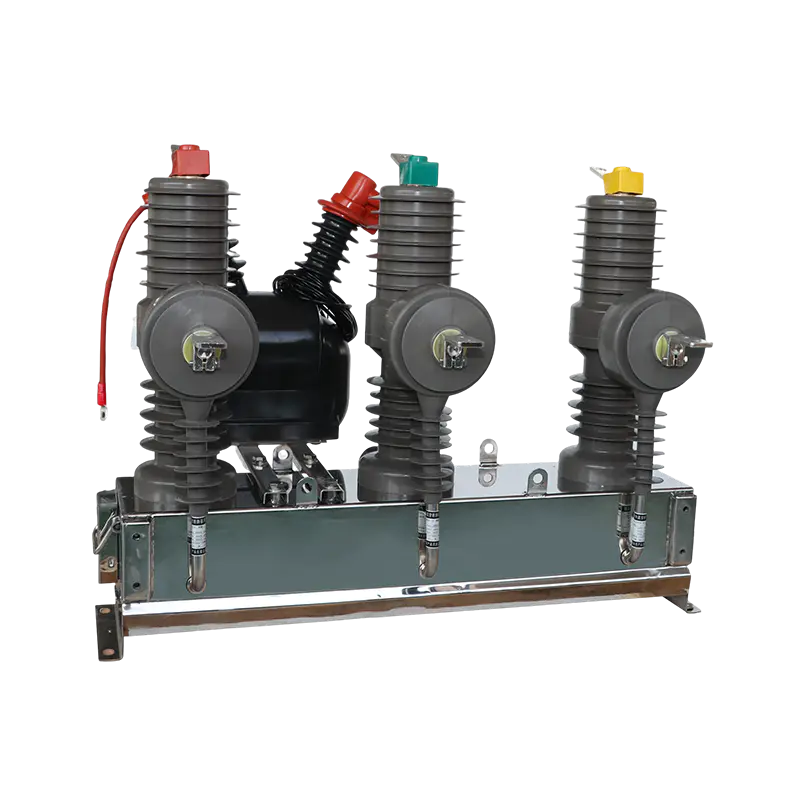

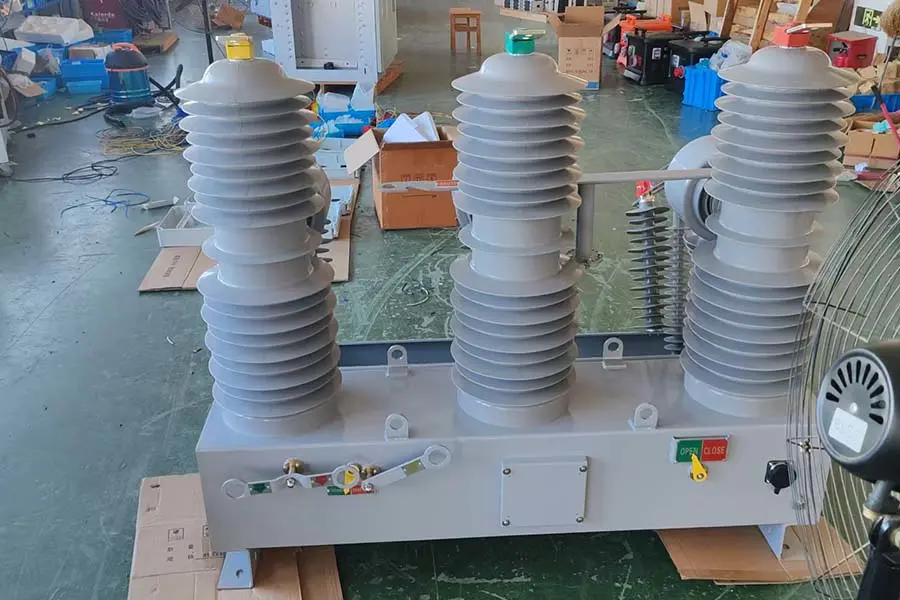

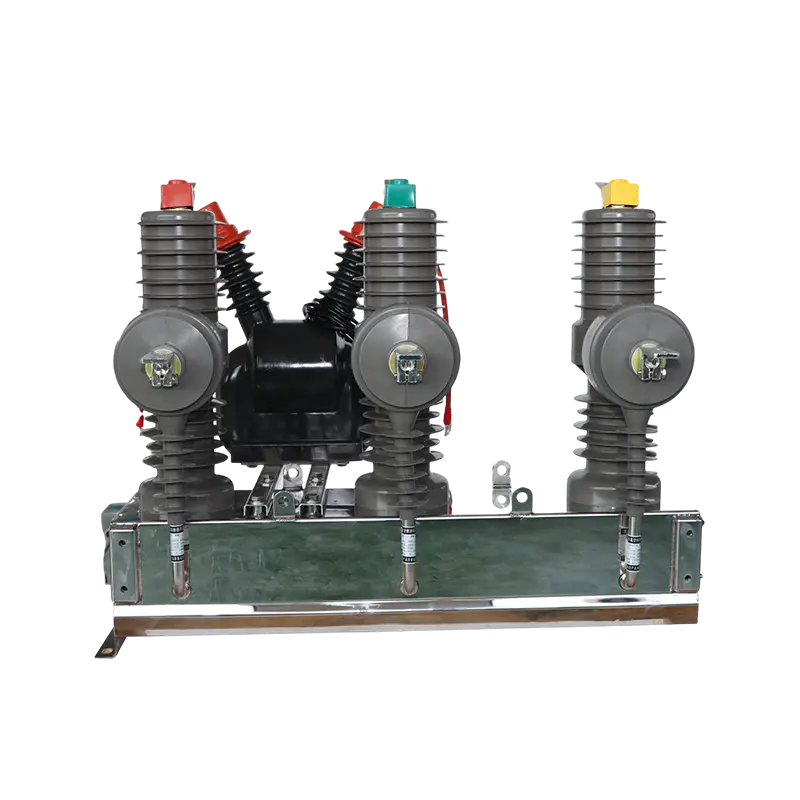

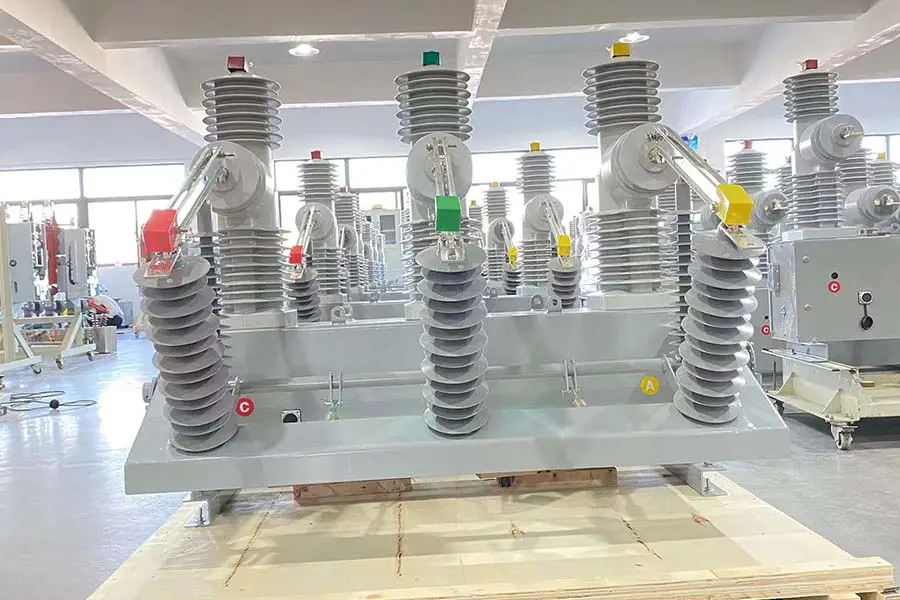

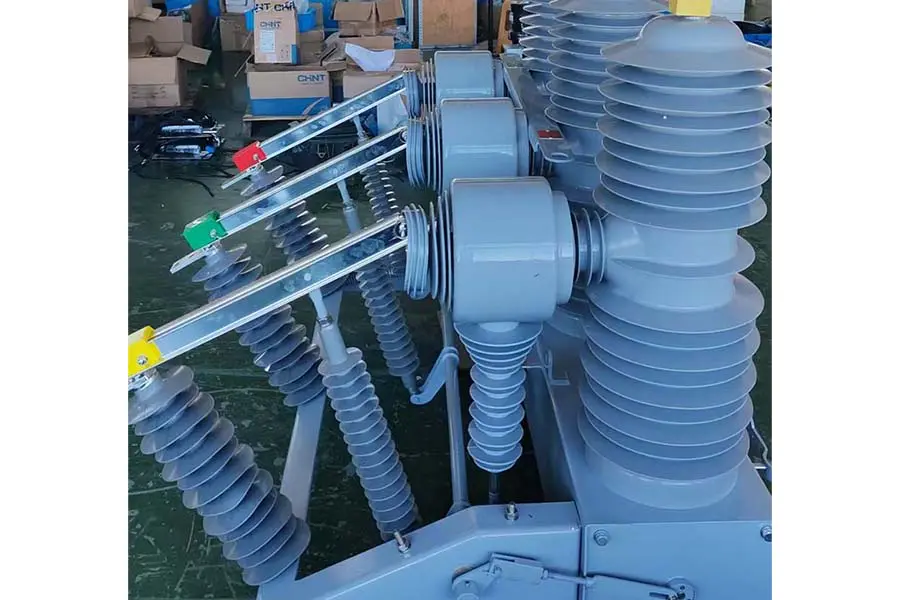

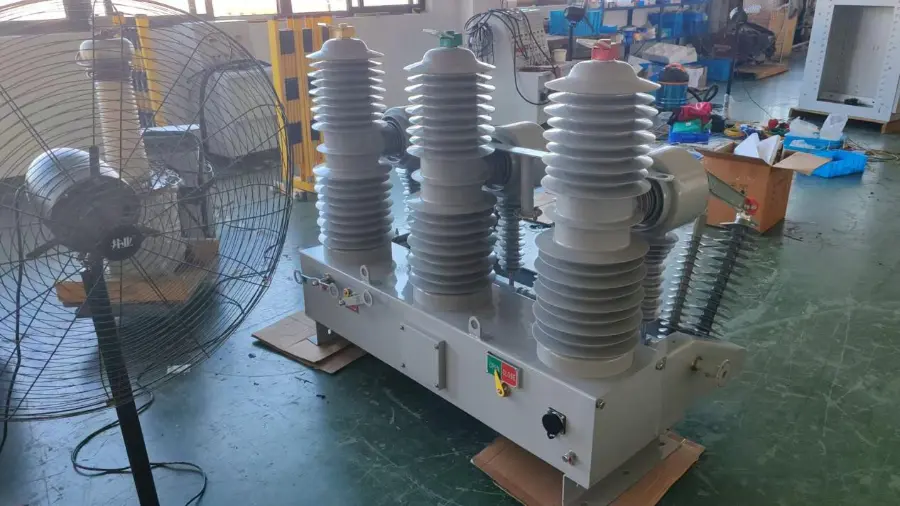

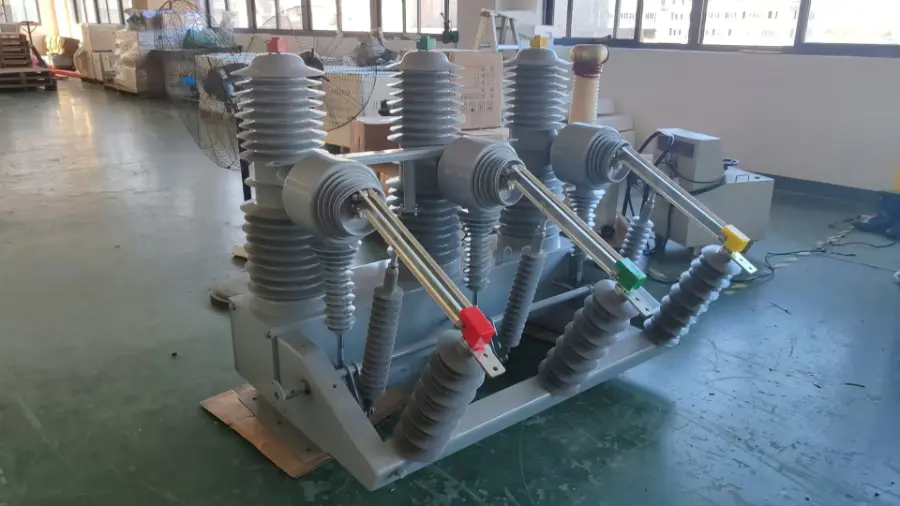

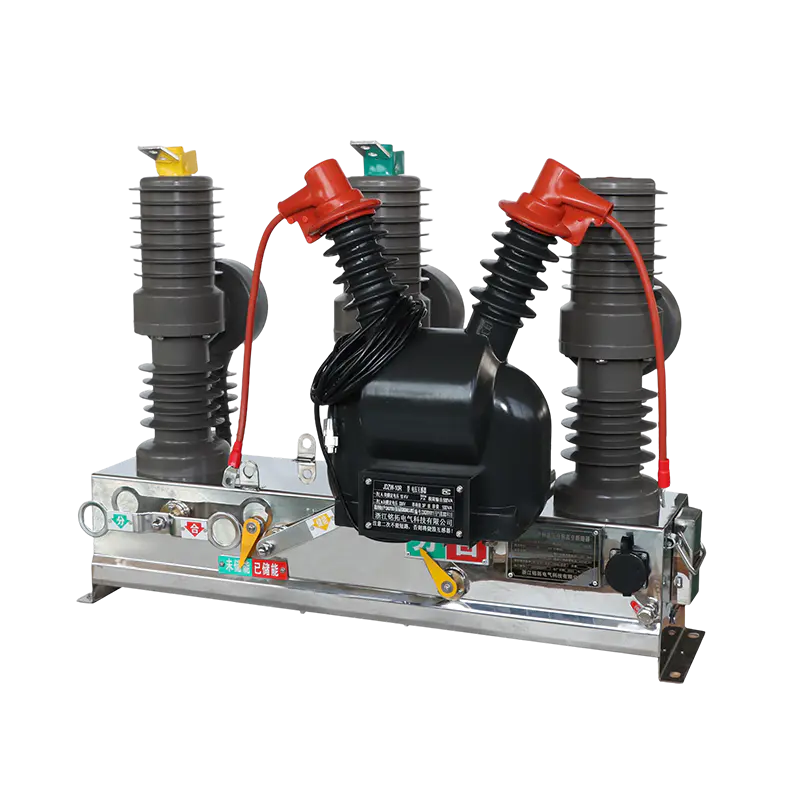

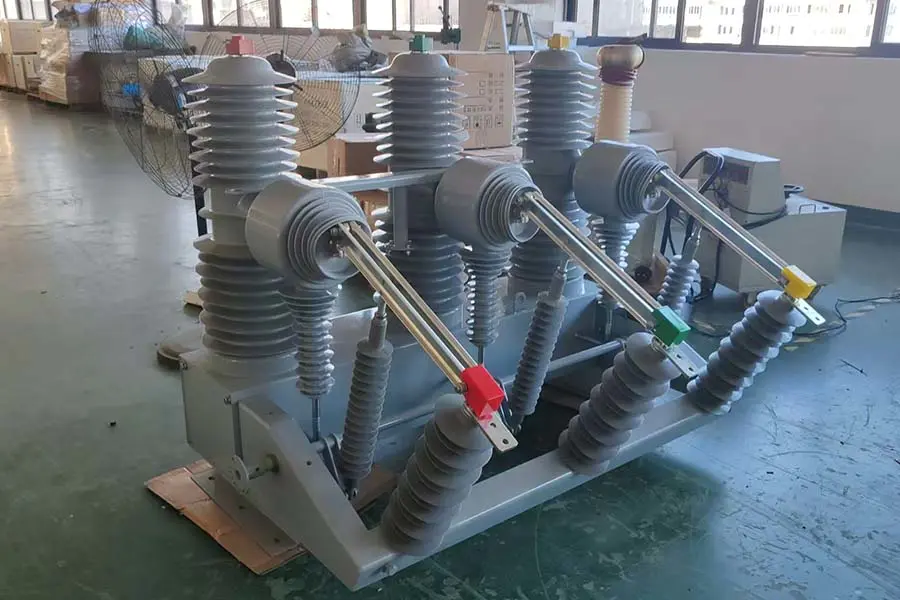

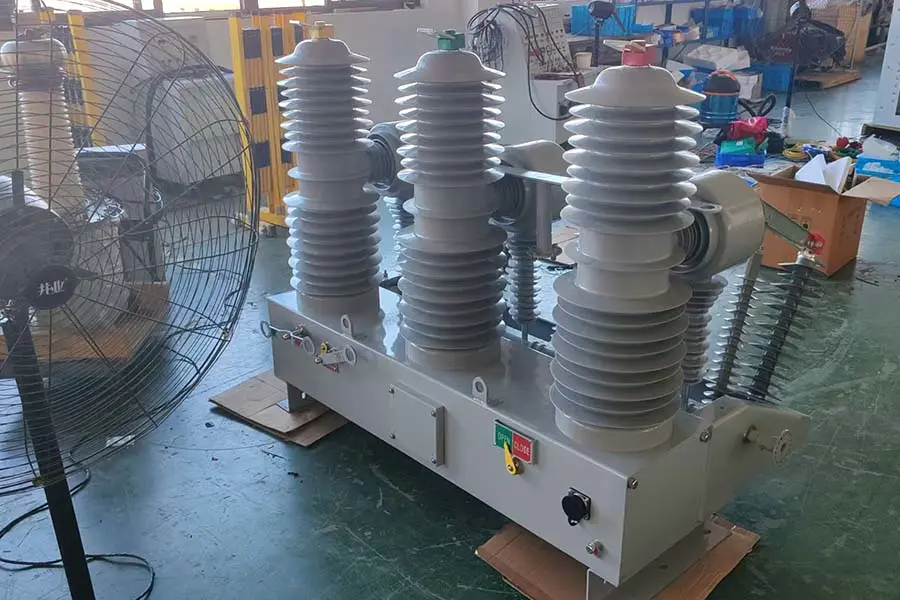

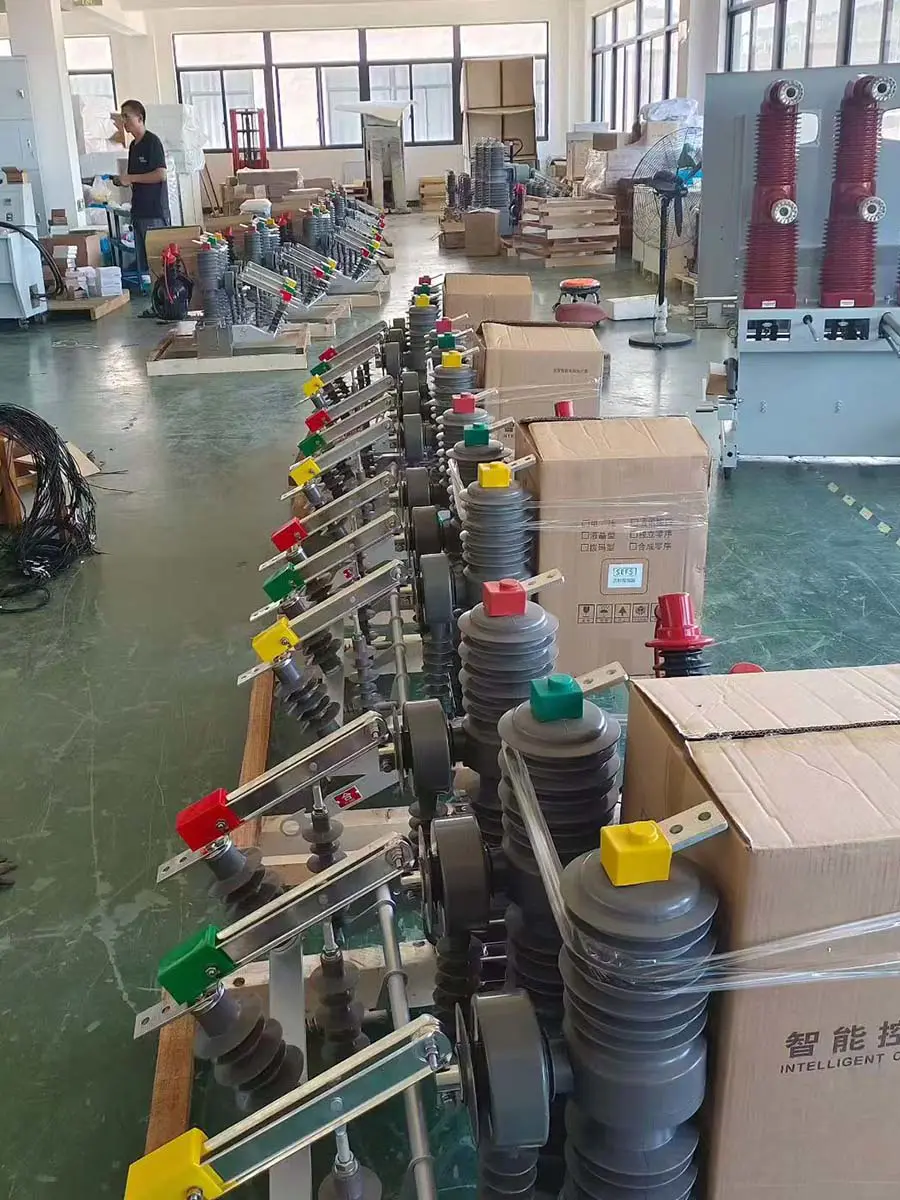

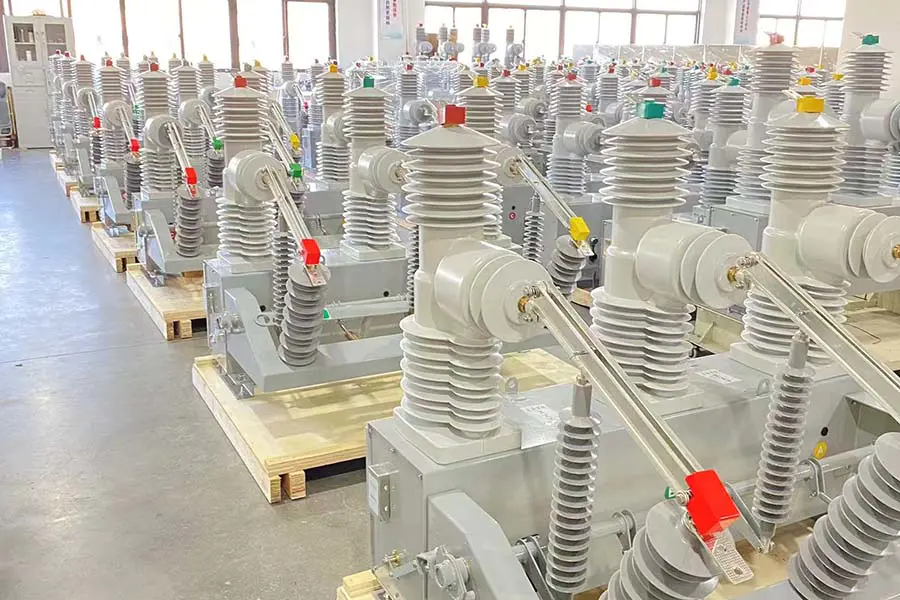

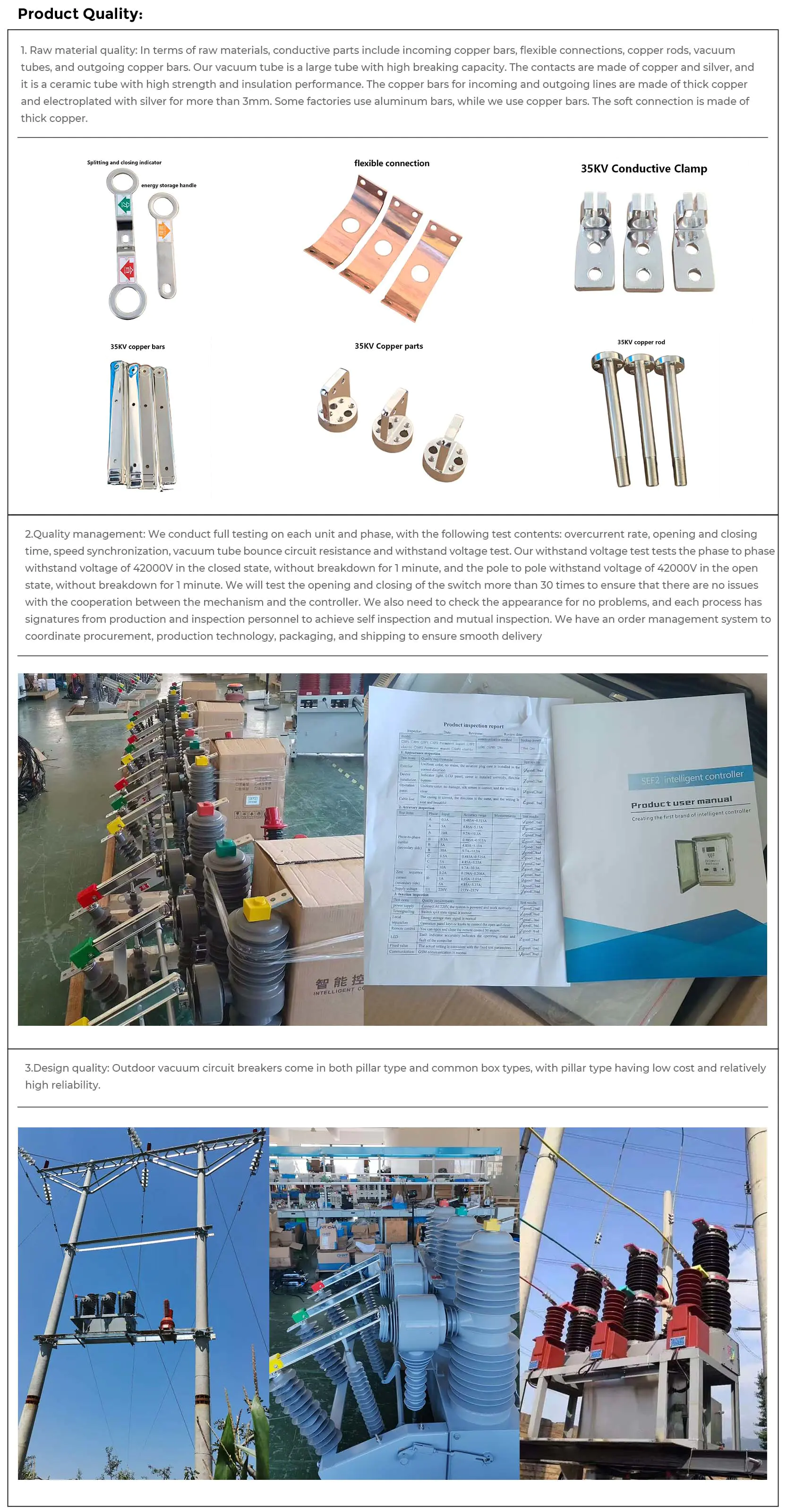

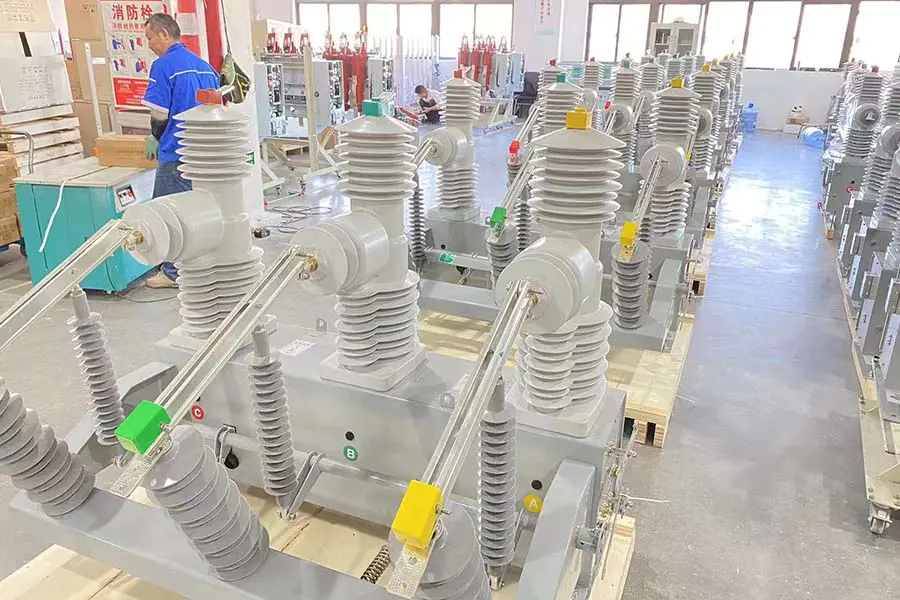

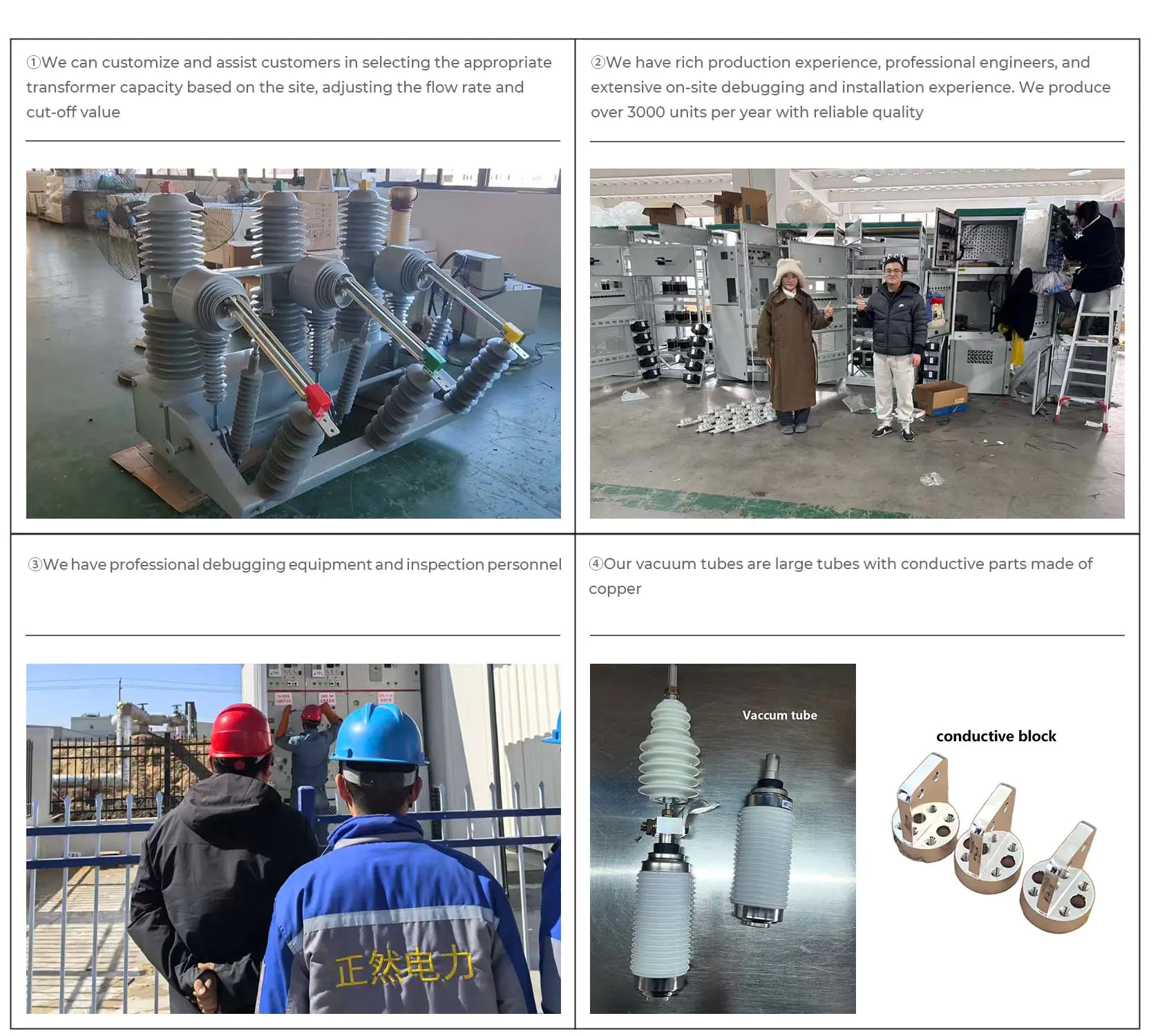

De ZW32-vacuümstroomonderbreker wordt buitenshuis toegepast en wordt meestal aan de bovenkant van de transformator geïnstalleerd. Het behoort tot het zuiltype en wordt gewoonlijk geïnstalleerd op elektriciteitspalen buiten. Er zijn ook vloerstaande installaties met behuizingen, ook wel kolomschakelaars genoemd. Omdat het het circuit kan onderbreken, is het het grenspunt tussen hoge en lage spanning aan de bovenkant van de transformator, ook wel de grensschakelaar genoemd. Het heeft nulsequentiebeveiliging tegen overstroom en faseverlies en speelt een rol bij het schakelen van circuits en het beschermen van belastingen zoals transformatoren.
 |  |
Toepassingen:
De ZW32 vacuümstroomonderbreker voor buiten wordt veel toegepast in:
Bovengrondse middenspanningsdistributielijnen

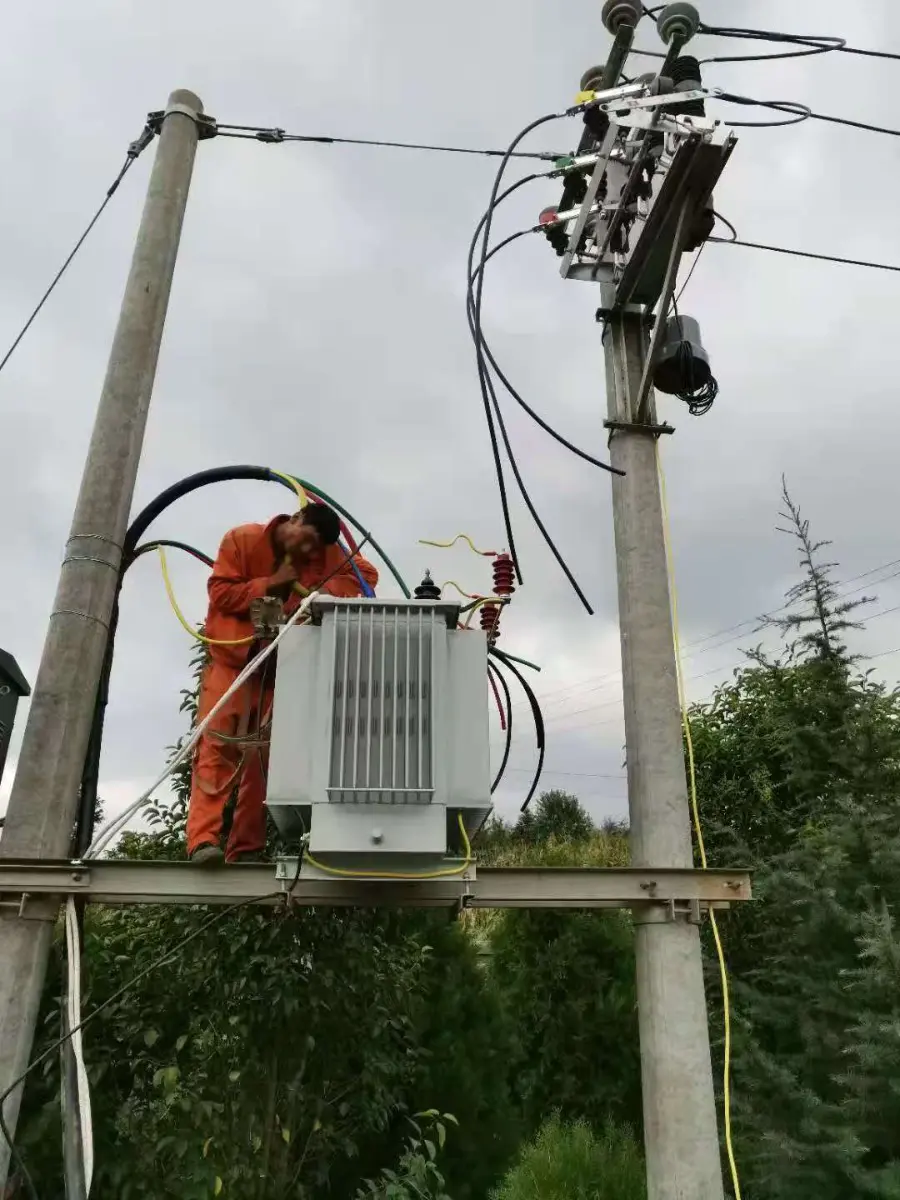

Op palen gemonteerde distributiesystemen
Buitenstations en voedingsbeschermingspunten
Industriële stroomdistributienetwerken
Verbindingssystemen voor hernieuwbare energienetwerken
Het ontwerp ondersteunt continu gebruik buitenshuis, terwijl consistente schakelprestaties en systeembescherming behouden blijven.
 |  |
 | |
 |  |
Wanneer er sprake is van overstroom of kortsluiting in de uitgaande lijn van het circuit, kan de stroomtransformator het stroomsignaal detecteren, dat naar de controller wordt verzonden. De controller geeft een commando om het mechanisme te activeren, waardoor de dynamische en statische contacten in de vacuümbuis worden gescheiden, waardoor ontkoppeling wordt bereikt en het circuit wordt afgesloten, wat een beschermende rol speelt.
 |  |
 |  |

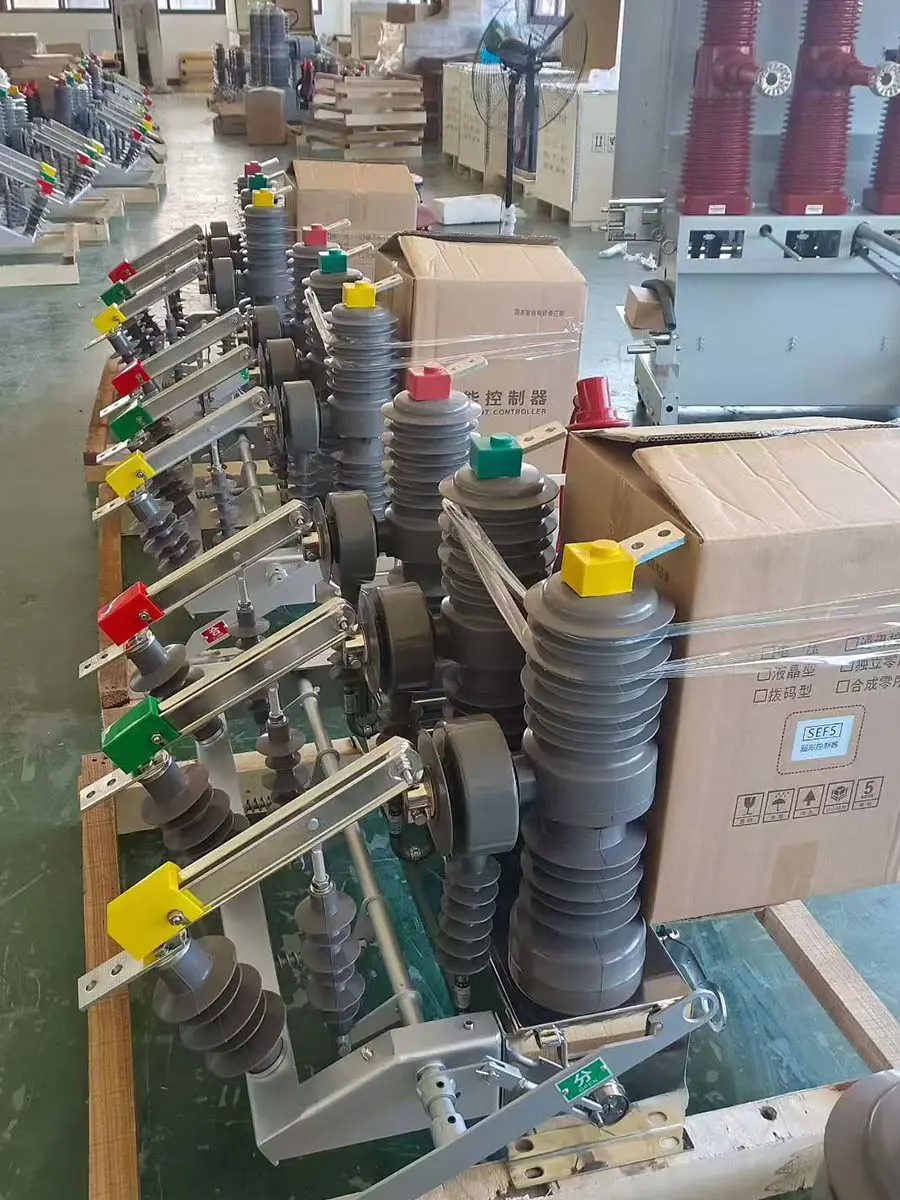

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Parametercategorie | Specificatie | Opmerkingen |
| Nominale spanning | 12 kV | Standaard voor distributienetwerken |
| Nominale stroom | 400A, 630A, 1250A | Aangepaste beoordelingen beschikbaar |
| Nominale kortsluitstroom | 16 kA, 20 kA, 25 kA | |
| Geschatte kortstondige weerstandsstroom | 16 kA / 4s, 20 kA / 4s, 25 kA / 4s | |
| Nominale piekstroom | 40 kA, 50 kA, 63 kA | |
| Nominaal isolatieniveau | Stroomfrequentie: 42 kV (1 min) / Blikseminpuls: 75 kV | |
| Mechanische levensduur | 10.000 operaties | |
| Elektrisch leven | 10.000 operaties (at rated current) | Volledige capaciteit breken |
| Onderbreker medium | Vacuüm | Verzegelde keramische fles |
| Bedieningsmechanisme | Lente | Handmatig of gemotoriseerd |
| Stuurspanning | AC/DC 110V, 220V | Optioneel 24V, 48V |
| Beschermingsgraad | IP67 | Geschikt voor ruwe omgevingen |

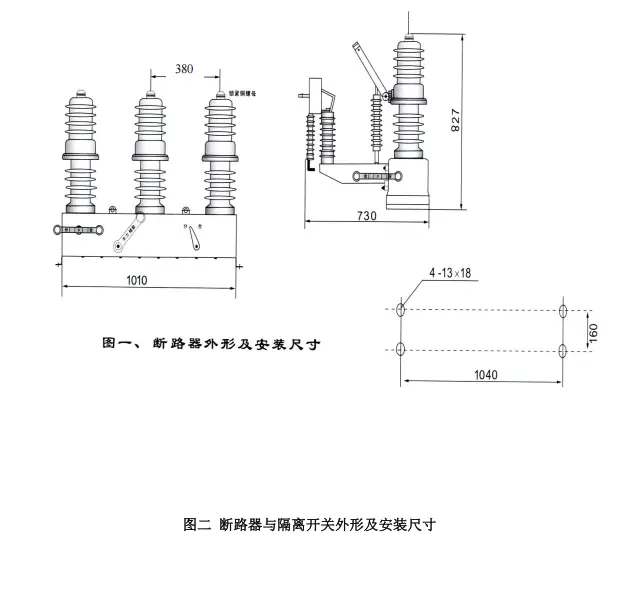

| Afmetingen (H×B×D) | 880 × 560 × 680 mm | Compact ontwerp |
| Gewicht | Ongeveer. 130 kg | Eenvoudig te installeren |

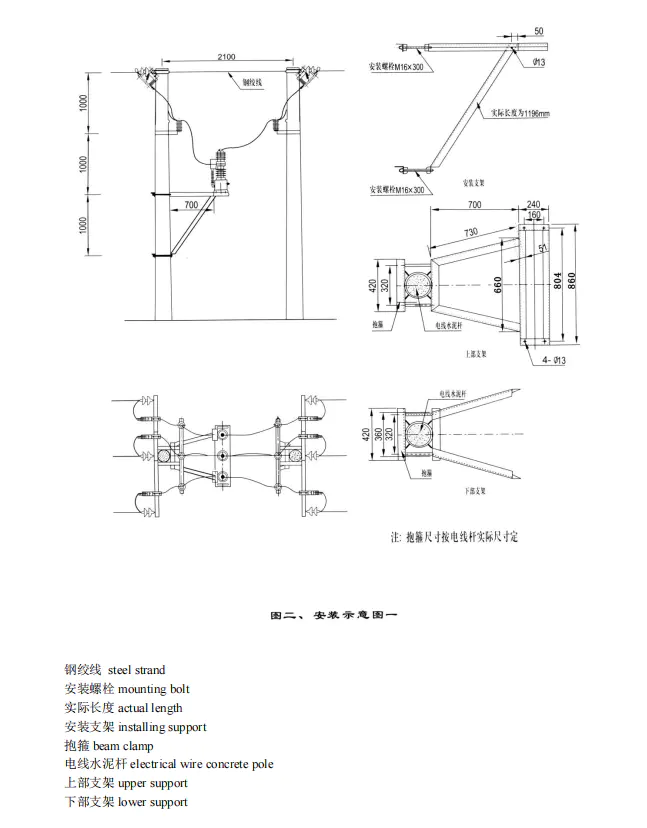

| Installatiemethode | Op paal gemonteerd | Gebruik buitenshuis |
| Omgevingstemperatuur | -40°C tot 55°C | Groot werkingsbereik |
| Hoogte | ≤ 4000 m | Versie voor grote hoogte beschikbaar |
ZW28 Vacuümstroomonderbreker voor buiten, voor op een paal gemonteerde middenspanningsverdeling
ZW20 Vacuümstroomonderbreker voor buiten, voor op een paal gemonteerde middenspanningsverdeling
ZN85 12kV vacuümstroomonderbreker voor buiten, 630A, op paal gemonteerd
MT 2000–3200A uittrekbare luchtstroomonderbreker voor laagspanningsdistributie

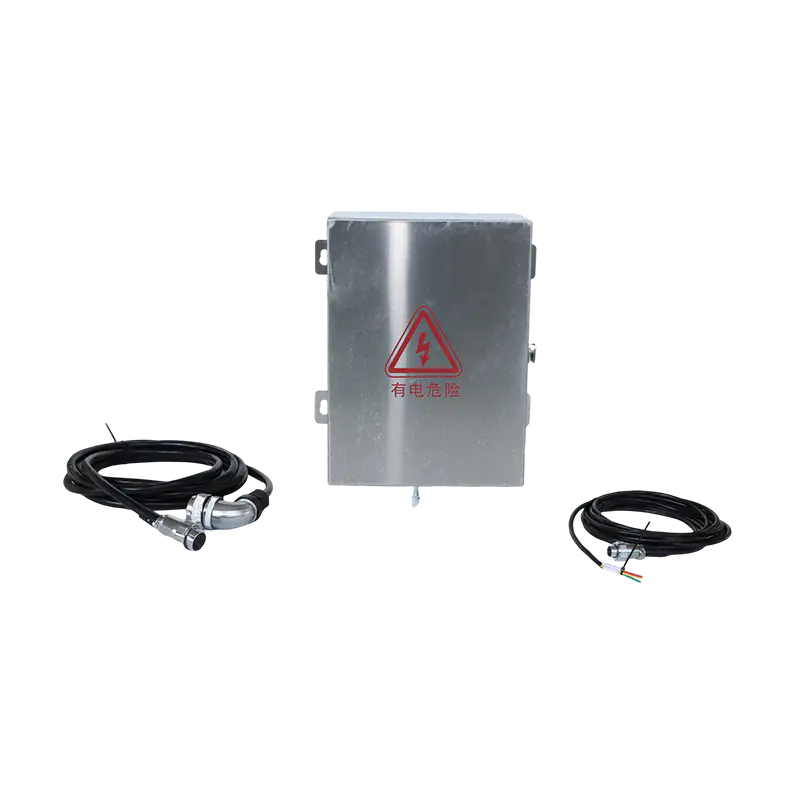

Waterdichte doos voor motorstroomonderbreker-buiten
