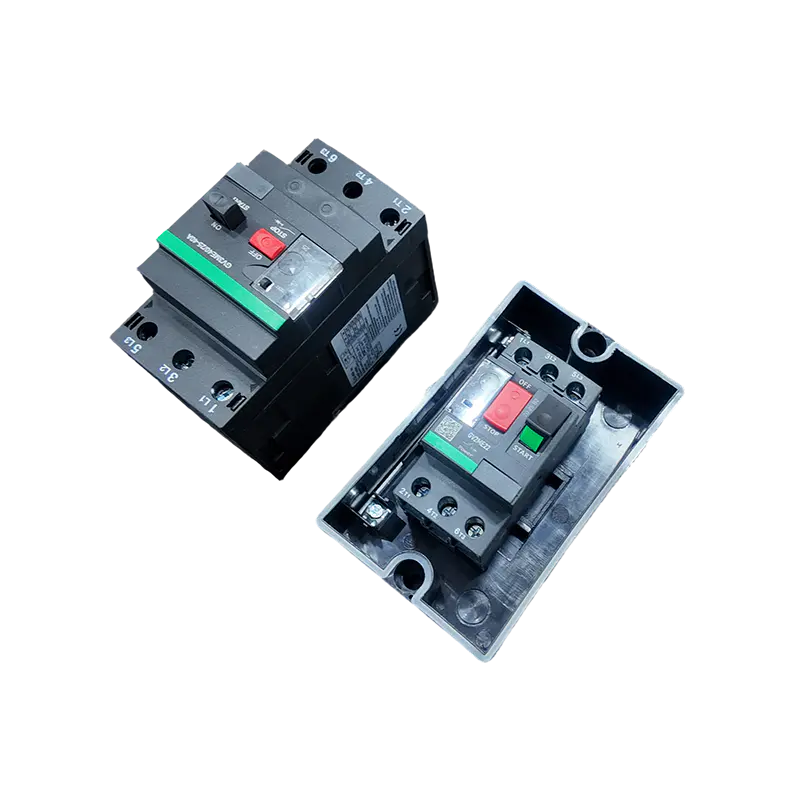

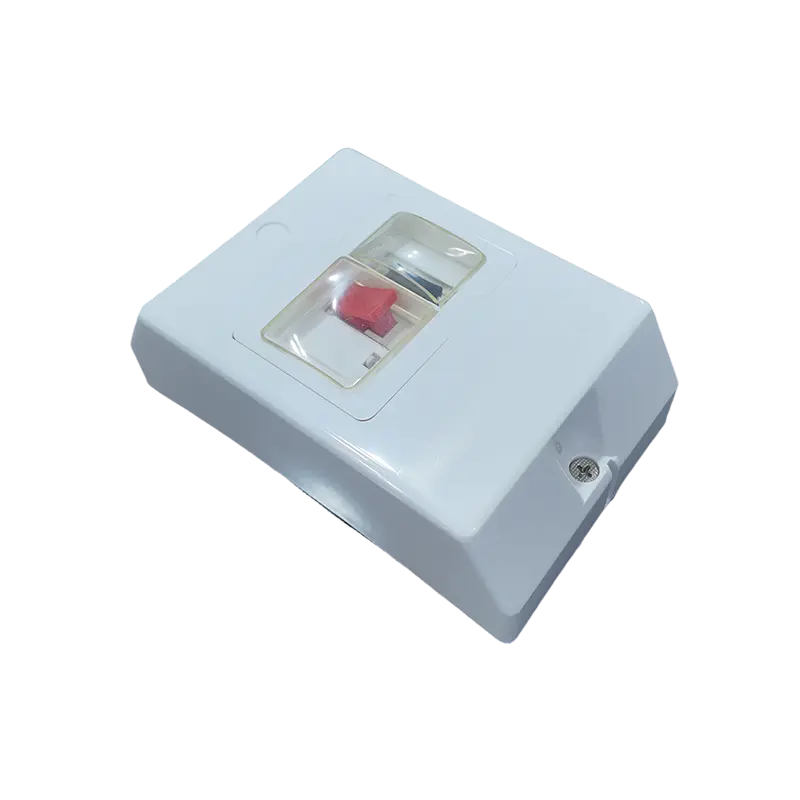

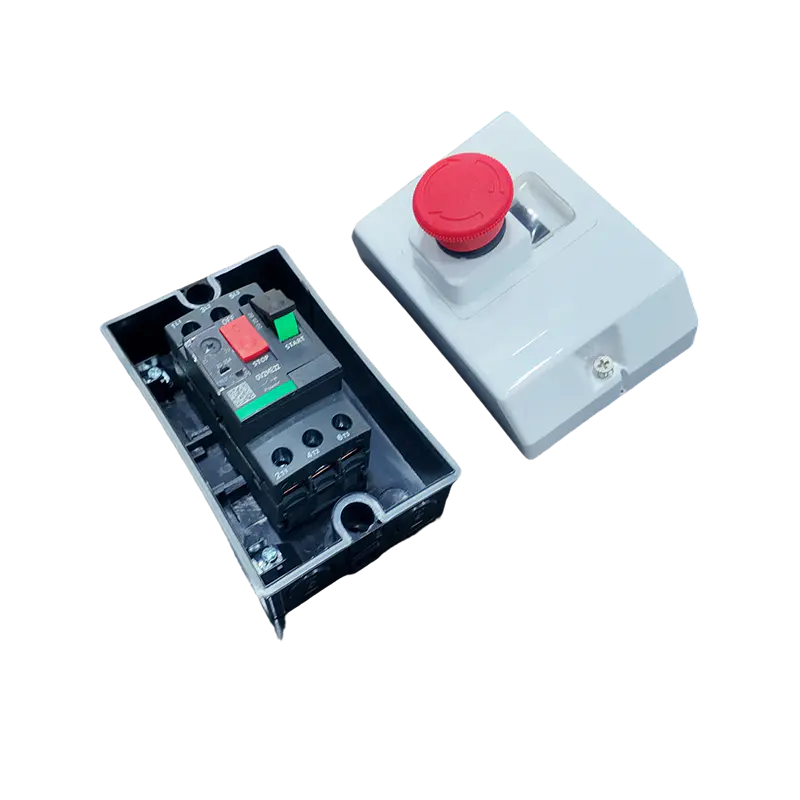

Groothandel Waterdichte doos voor motorstroomonderbreker-buiten
Thuis / Producten / Stroomonderbrekers met gegoten behuizing / GV2 Motorbeveiliging MCCB / Waterdichte doos voor motorstroomonderbreker-buiten
Motorstroomonderbreker heeft een overbelastings- en kortsluitbeveiligingsfunctie. Overbelasting wordt bereikt door het verwarmen en buigen van de bimetaalstrip, het activeren van het bovenste uitschakelmechanisme en het realiseren van lijnbescherming. Vergeleken met thermische magnetische stroomonderbrekers met gegoten behuizing, heeft het een hogere nauwkeurigheid, kleinere stroom en nauwkeurigere bescherming. Praktische motorbeveiliging. Kortsluitbeveiliging wordt bereikt door een magnetische kracht van Lorentz door een spoel te genereren, en de ijzeren kern wordt door de magnetische kracht aangedreven om een uitschakelmechanisme te activeren, dat de stroomonderbreker opent, het circuit verbreekt en de motor beschermt. Het wordt over het algemeen gebruikt voor bescherming tegen hoge stroomsterktes tijdens het opstarten van de motor.
Productaccessoires
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories
| 1.We hebben zowel knopstijlen als knopstijlen | |
 | |
| 2. We hebben zilveren contactpunten en koperen stukken gemaakt van paars koper, en elk is gedebugd voor betrouwbare kwaliteit | |
 | |
| 3. We hebben verschillende soorten accessoires voor montage, inclusief hulp- en onderspanningscomponenten | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | Productmodel | Huidig bereik | Driefasige motor |
| GV2-ME01C | 0,1–0,16A | - | |
| GV2-ME02C | 0,16–0,25A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5A | 0,75 kW | |
| GV2-ME08C | 2,5–4A | 1,5 kW | |
| GV2-ME10C | 4–6,3A | 2,2 kW | |
| GV2-ME14C | 6–10A | 4 kW | |
| GV2-ME16C | 9–14A | 5,5 kW | |
| GV2-ME20C | 13–18A | 7,5 kW | |
| GV2-ME21C | 17–23A | 11 kW | |
| GV2-ME22C | 20–25A | 11 kW | |
| GV2-ME32C | 24–32A | 15 kW |
| Model | Huidig bereik | Reisstroom | Ondersteunend Bijlagen |
| GV2-ME01C | 0,1A~0,16A | 1,5A | Aan de zijkant gemonteerd contact: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2,4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
GV2ME-motorstroomonderbreker met thermische magnetische bescherming
| 50/60Hz,AC-3klasse Standaard nominaal vermogen van driefasige motor | Instelbereik voor hete afgifte (A) |
Magnetische uitschakelstroom Id ±20% (A) | Ithe stroom met behuizing (A) | Model | Gewicht (kg) | |||
| 230 V (kW) | 400 V (kW) | 415 V (kW) | 440 V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1,6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
