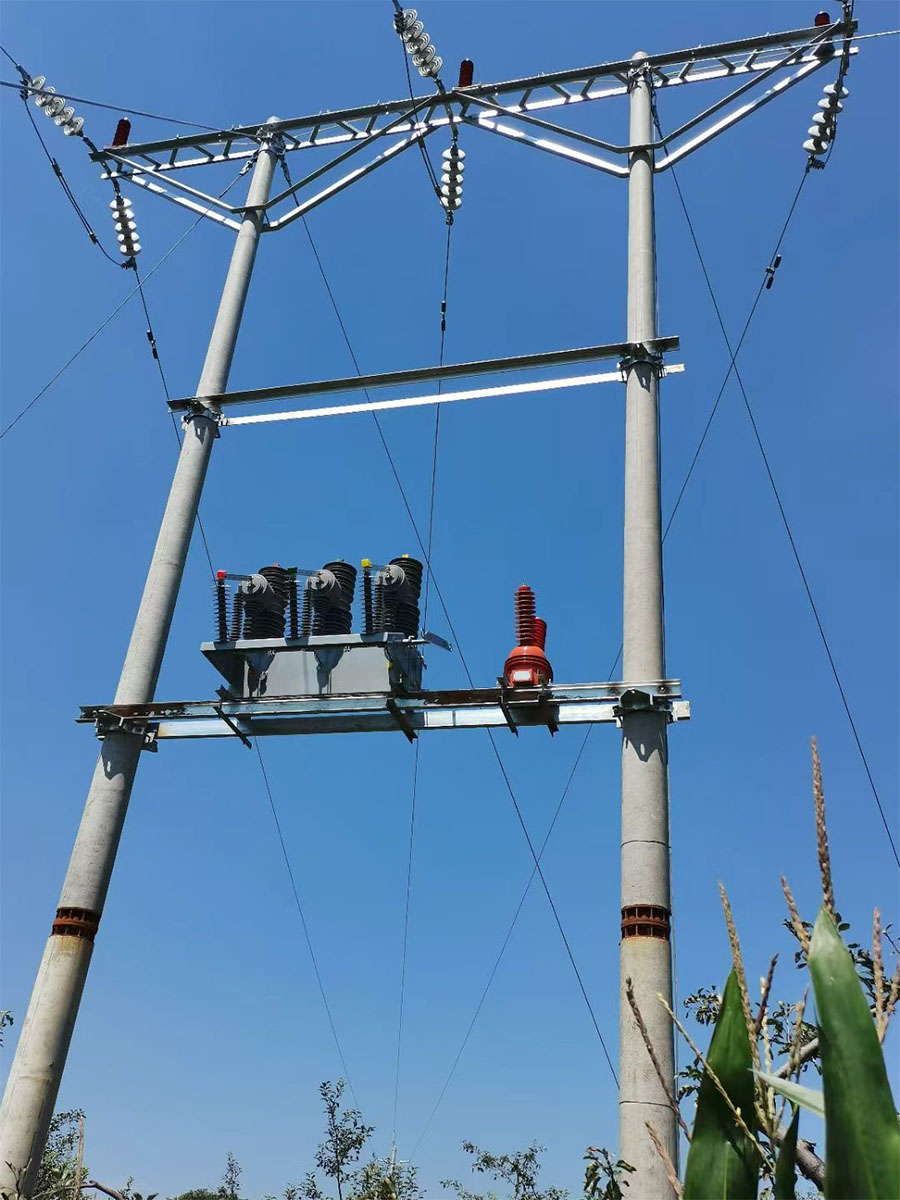

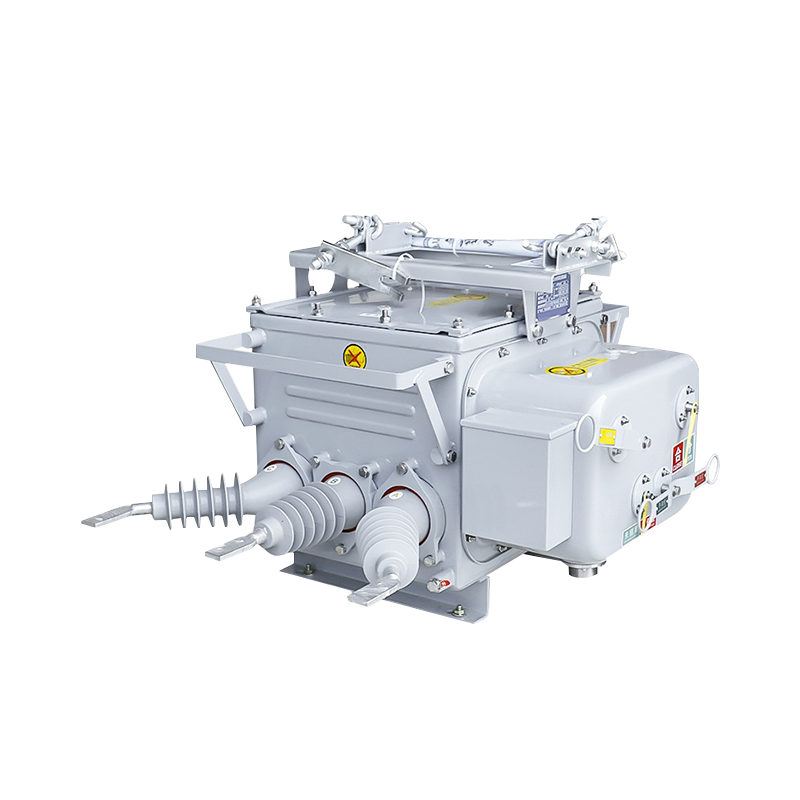

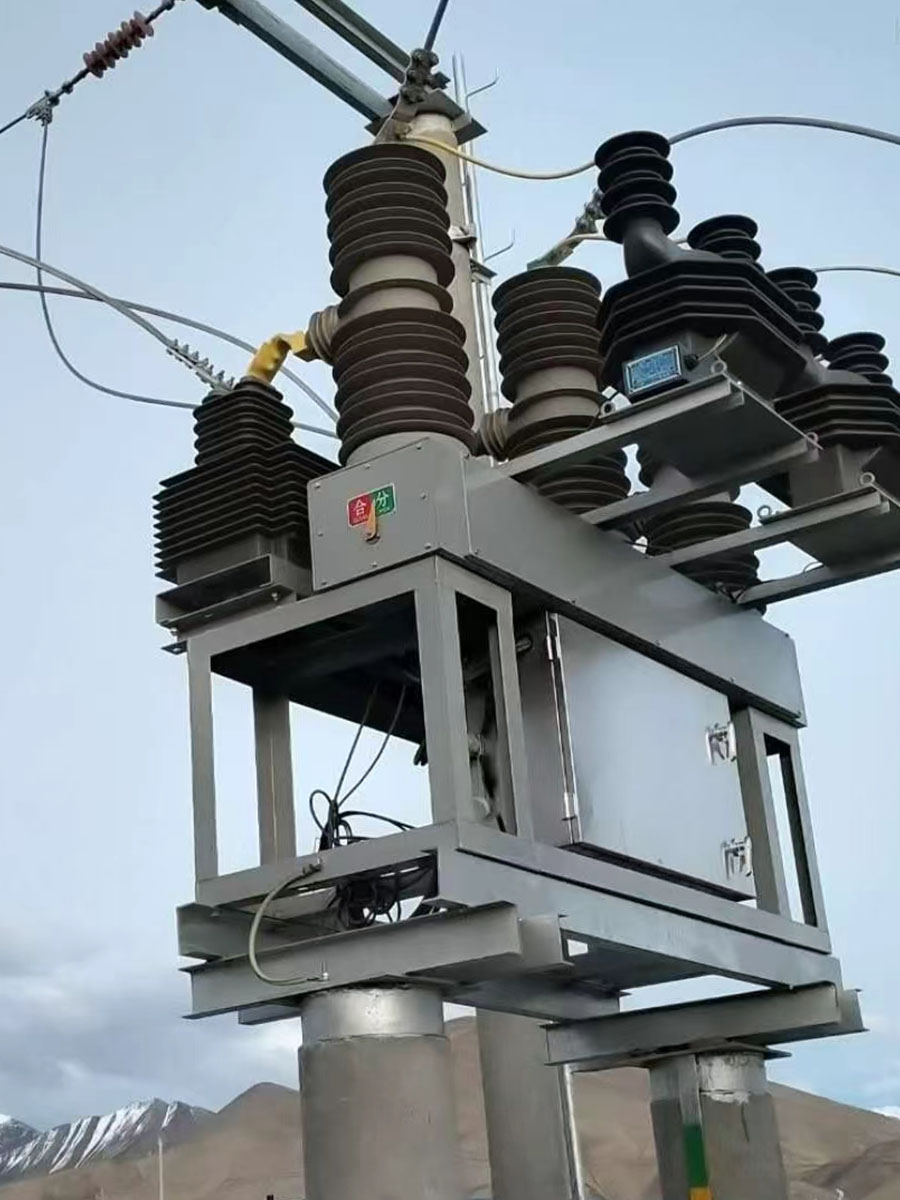

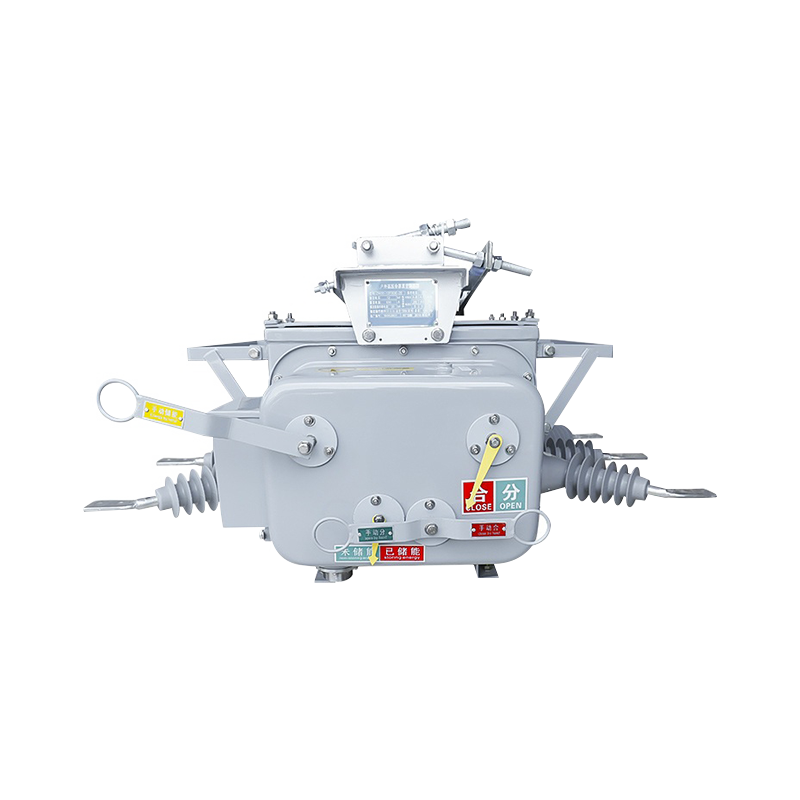

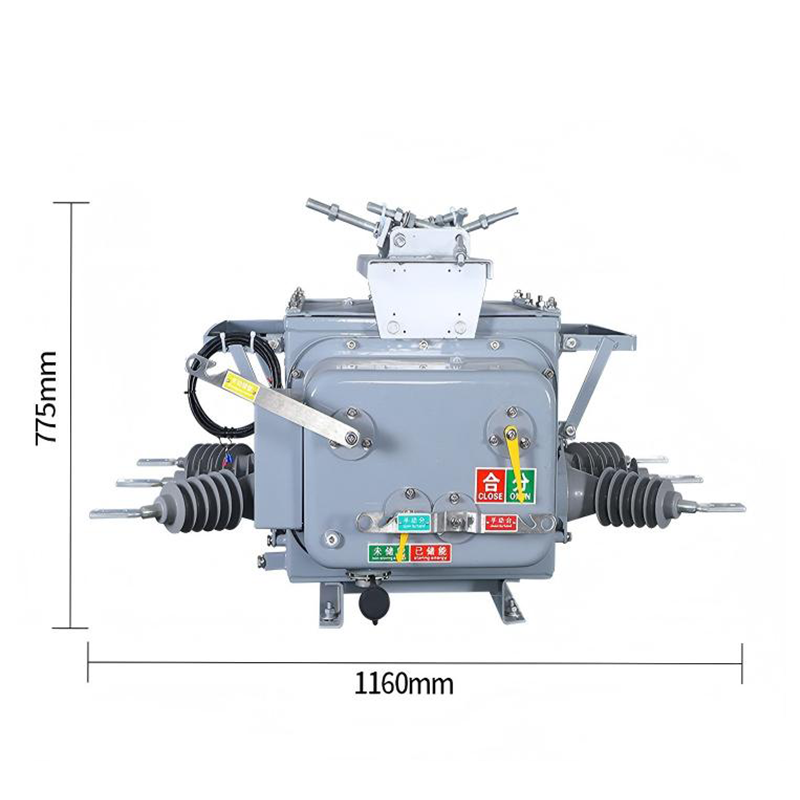

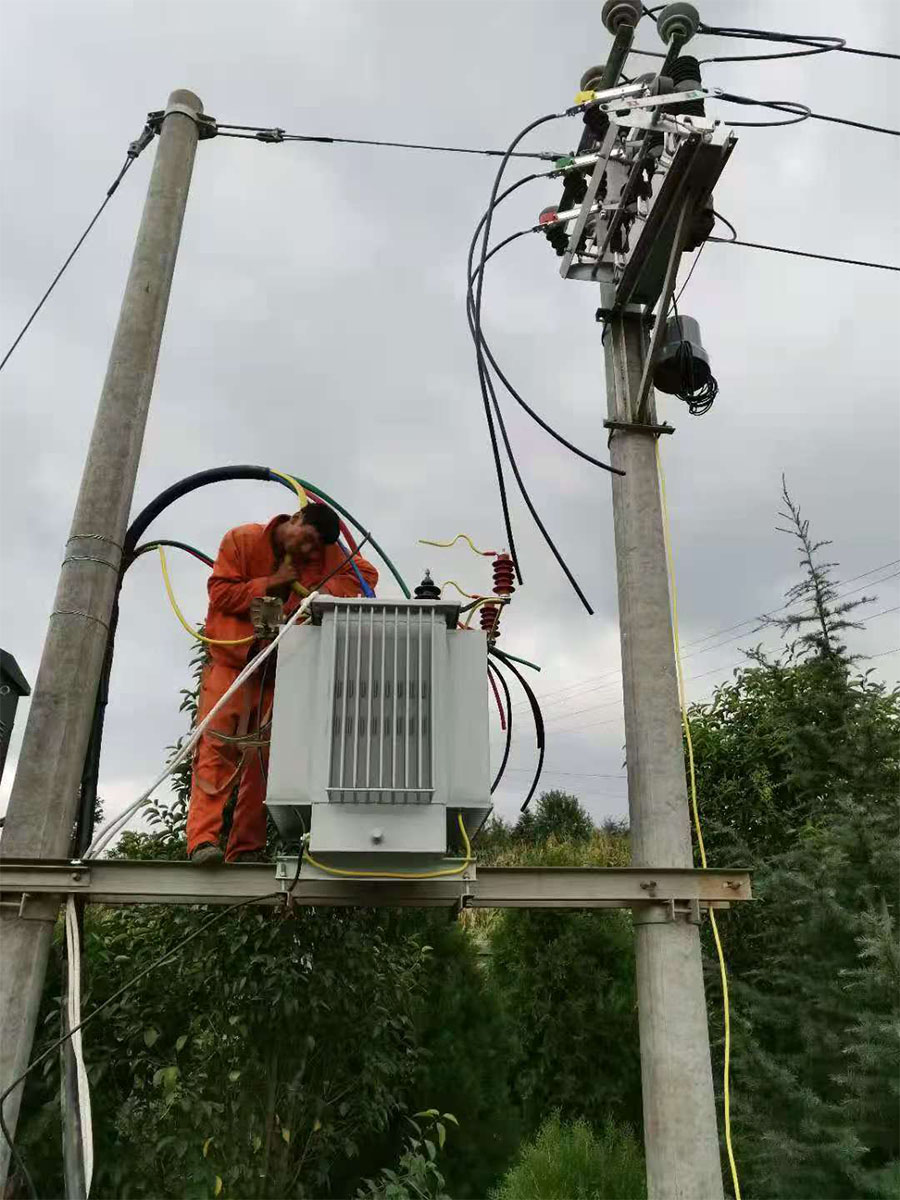

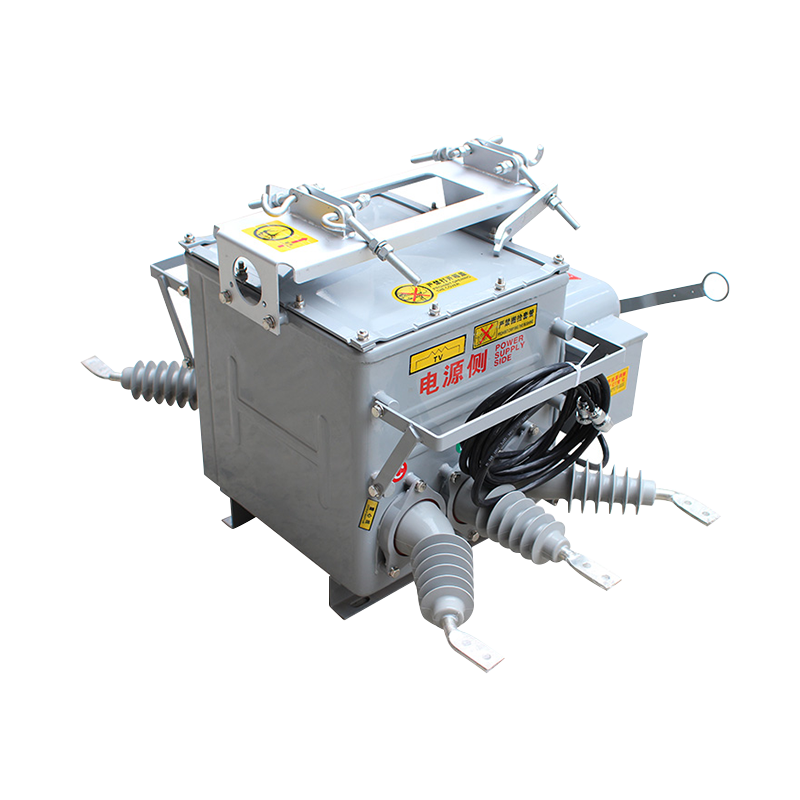

ZW20 Vacuümstroomonderbreker voor buiten, voor op een paal gemonteerde middenspanningsverdeling

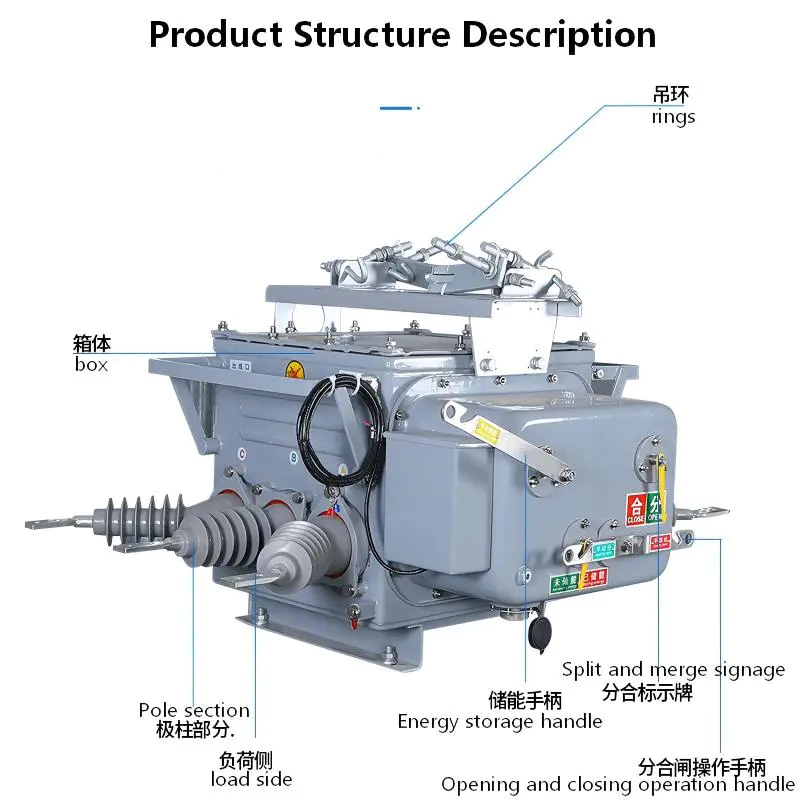

Deze stroomonderbreker is een geïntegreerd intelligent stroomdistributieapparaat voor buitenshuis, dat hoofdzakelijk in drie delen is verdeeld:

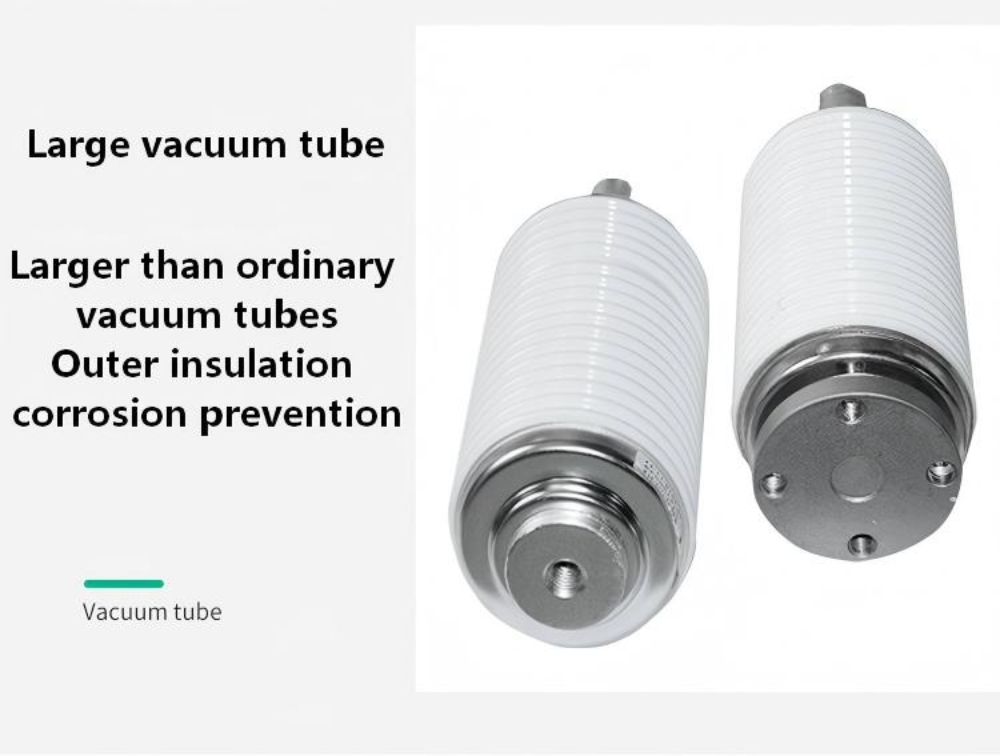

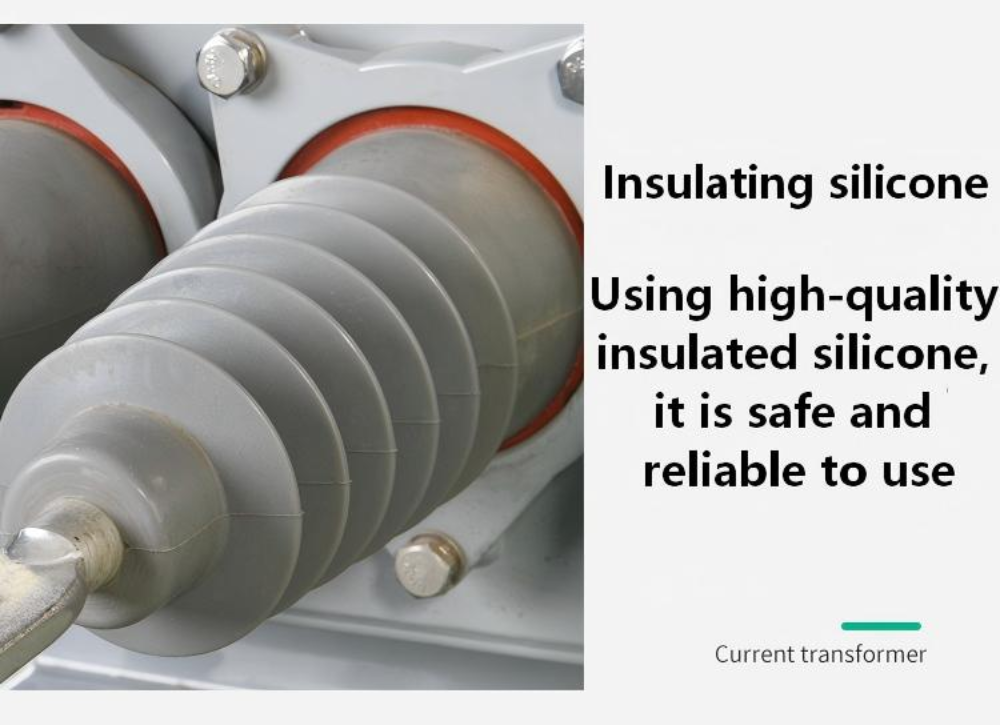

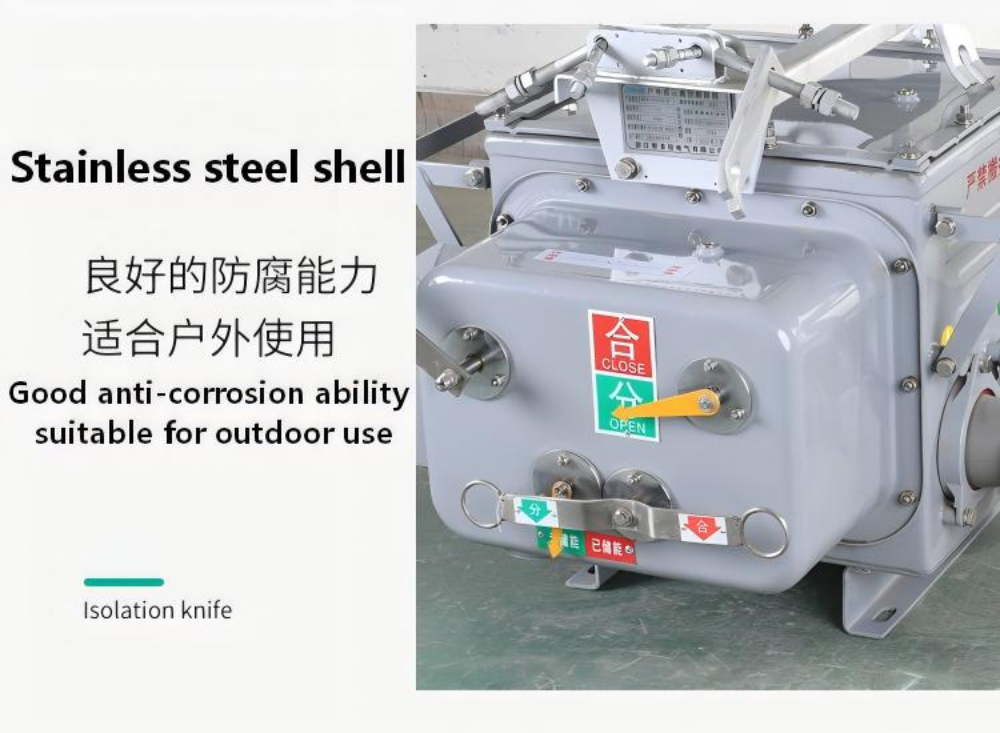

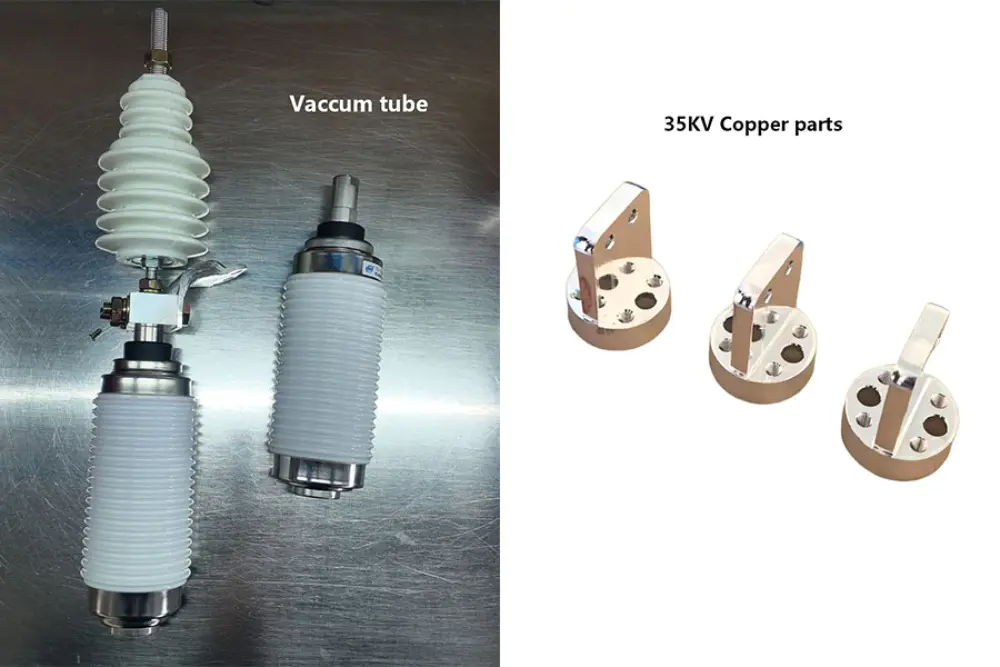

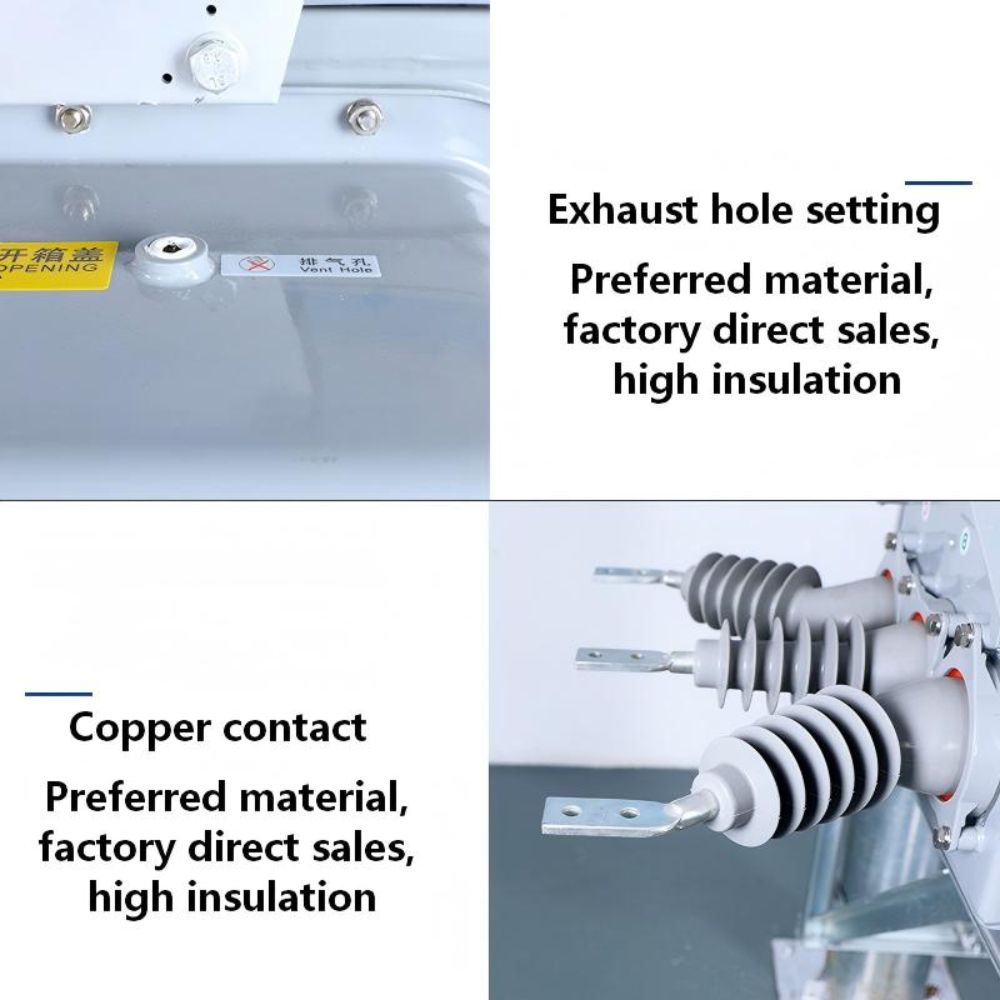

Lichaam van de stroomonderbreker: Dit is de kern van de apparatuur. Het geleidende circuit is nauwkeurig verbonden met de vacuümboogbluskamer via componenten zoals inkomende en uitgaande geleidende polen, geleidende klemmen, enz., om het aan/uitschakelen van de stroom te bereiken. Op het gebied van isolatie en afdichting is het ontwerp voortreffelijk: de geleidende staaf is gemaakt van epoxyhars en andere materialen die als één geheel zijn gegoten om uitstekende externe isolatieprestaties te garanderen; Tegelijkertijd maakt de schaal gebruik van volwassen afdichtingstechnologie en afdichtingscomponenten zoals "O"-ringen om een ​​goede algehele luchtdichtheid te garanderen.

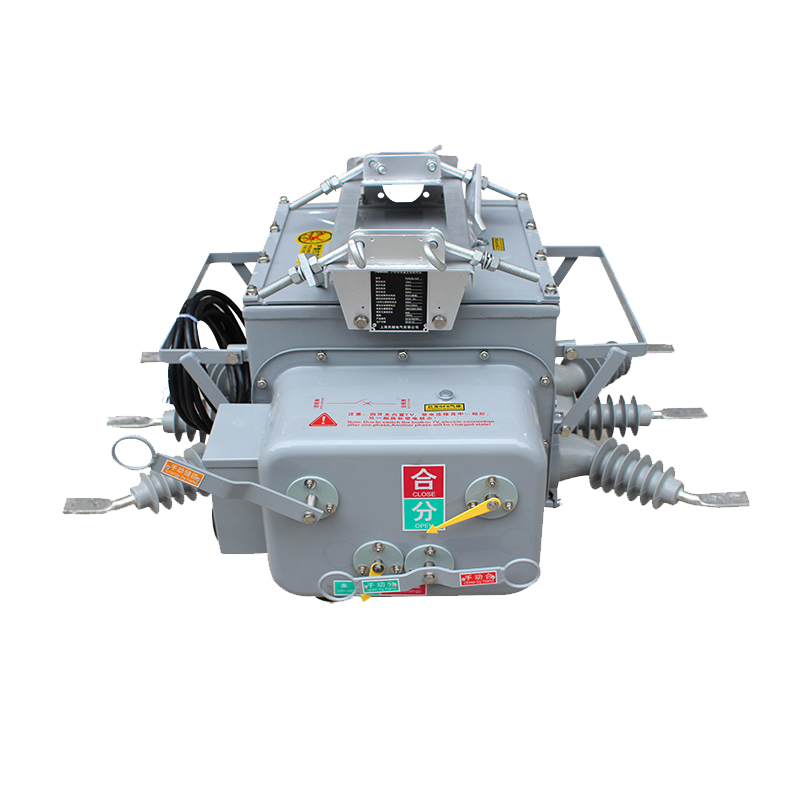

Bedieningsmechanisme: Het mechanisme heeft uitgebreide functies, ondersteunt de opslag van elektrische energie en het openen/sluiten, terwijl ook de noodfunctie van handmatige bediening behouden blijft. Het integreert meerdere componenten zoals sluitveren, energieopslagsystemen, ontgrendelingsapparaten, open- en sluitspoelen en hulpschakelaars, en is het "controlecentrum" dat de nauwkeurige werking van de stroomonderbreker aanstuurt.

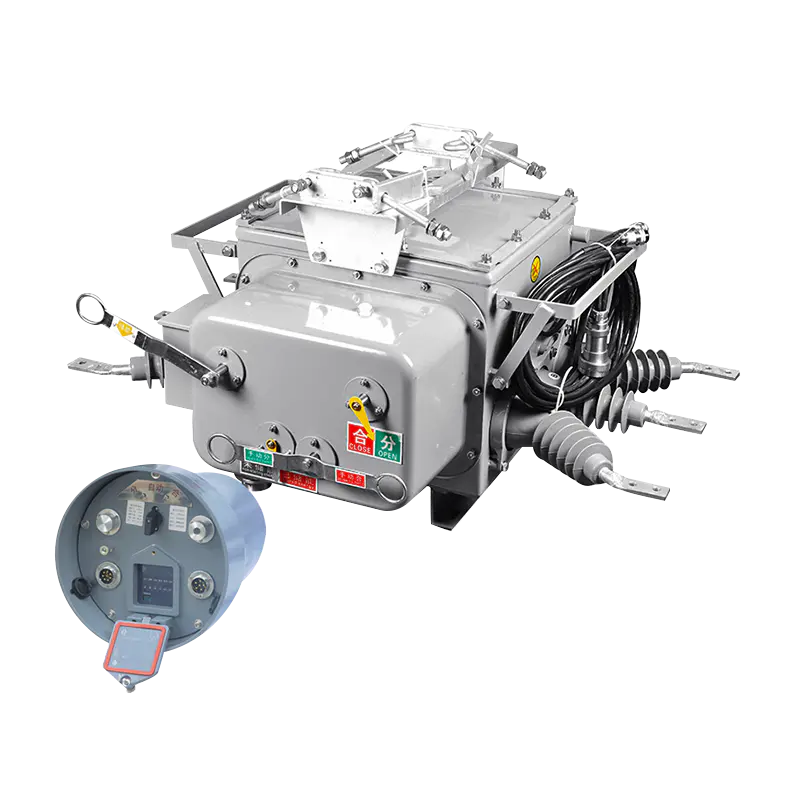

Complete setsamenstelling: De gehele set grensvacuümvermogenschakelaars is geen enkel apparaat, maar een systeem. Het bestaat voornamelijk uit een ZW20A-12 vacuümstroomonderbreker, gecombineerd met een FDR-02 of CH-40 intelligente controller voor logisch oordeel, en aangevuld met een spanningstransformator (JDZW-10) om signalen te leveren, waardoor een complete onderhoudsvrije oplossing ontstaat.

De kernwaarde van dit apparaat ligt in de intelligente en geautomatiseerde mogelijkheden voor foutafhandeling, die voornamelijk drie belangrijke functies vervullen:

Automatische isolatie van fase-naar-fase kortsluiting: Wanneer er een fase-naar-fase kortsluiting optreedt in de aftakleiding van de gebruiker, kan deze snel uitschakelen vóór de beveiligingsactie van het onderstation op een hoger niveau en een vergrendelde status behouden, waarbij de fout strikt wordt beperkt tot de gebruikerszijde en wordt voorkomen dat deze het hoofdstroomnet en andere gebruikers beïnvloedt.

Automatische verwijdering van eenfasige aardingsfout: Voor eenfasige aardingsfouten die aan de gebruikerszijde optreden, kan deze ook het initiatief nemen om de fout automatisch te ontkoppelen en te verwijderen. Dit proces is zeer snel, waardoor het vrijwel onmerkbaar is voor het bovenliggende substation en andere gebruikers op dezelfde lijn, waardoor de betrouwbaarheid van de stroomvoorziening en de gebruikerservaring aanzienlijk worden verbeterd.

Lokaliseer snel het foutpunt: nadat actie is ondernomen, kan het actief foutinformatie rapporteren. Onderhoudspersoneel kan gespecialiseerde apparatuur (zoals handcomputers) gebruiken om snel ter plaatse gegevens uit te lezen, de oorzaak van fouten nauwkeurig te lokaliseren en verantwoordelijke gebruikers te helpen, waardoor de tijd voor het oplossen van problemen en het herstellen van de stroomvoorziening aanzienlijk wordt verkort.
