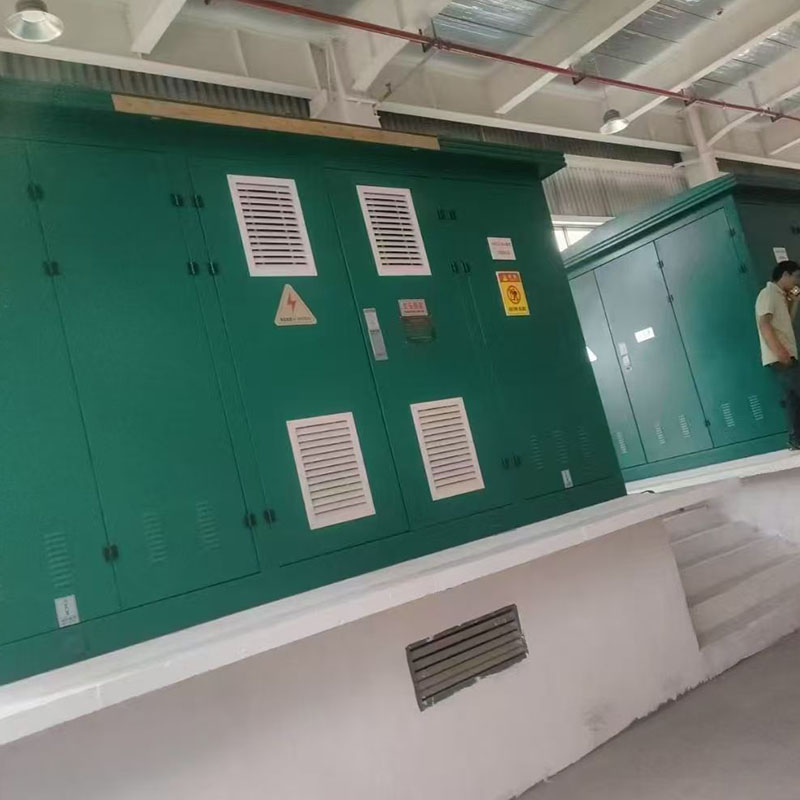

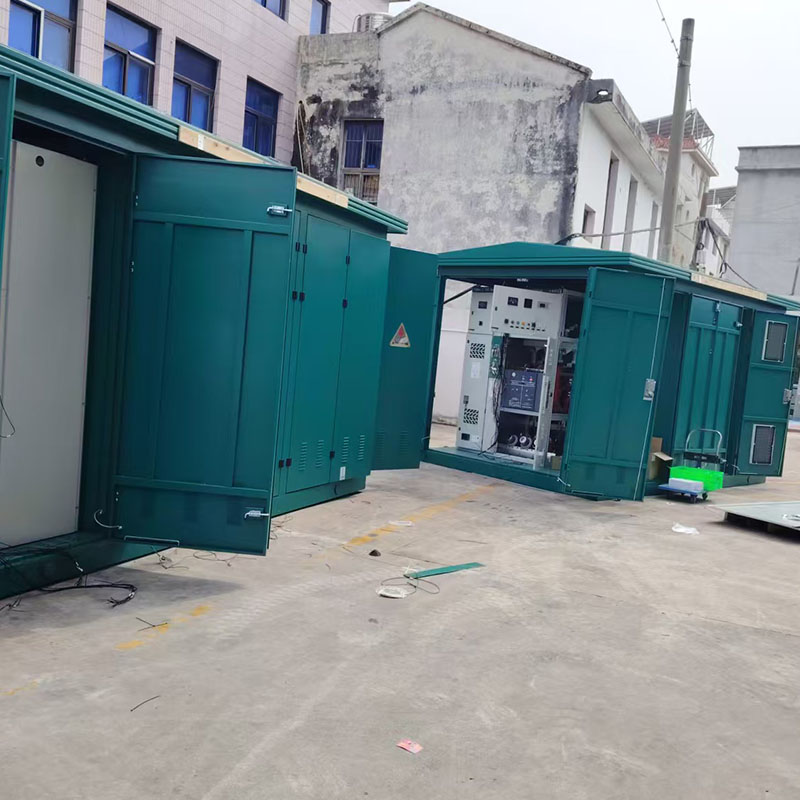

Europees type geprefabriceerd onderstation / ZGS gecombineerde transformator

Productoverzicht

ZGS12 Amerikaanse type op pad gemonteerde transformator is een geïntegreerde geprefabriceerde stroomdistributieapparatuur voor buiten, onafhankelijk ontwikkeld door Mingtuo Electric. Het integreert een hoogspanningslastschakelaar, insteekzekeringen met dubbele gevoeligheid, een in olie ondergedompelde transformator en een uitgaande laagspanningskast in één gedeelde afgedichte olietank, met een volledig afgedicht en volledig geïsoleerd, in olie ondergedompeld ontwerp.

Het ondersteunt zowel ringnetwerk- als terminal-enkelvoudige stroomvoorzieningsmodi, die op grote schaal worden toegepast bij de renovatie van stedelijke elektriciteitsnetwerken, woongemeenschappen, commerciële pleinen, gedistribueerde fotovoltaïsche energiecentrales, industrieparken en tijdelijke energievoorzieningsprojecten voor de bouw.

Kernproductvoordelen

Ultracompacte geïntegreerde structuur met één tank

Alle hoogspanningsbeveiligingscomponenten en het transformatorlichaam delen één afgesloten olietank. Het totale volume bedraagt ​​slechts 1/3~1/5 van het Europese box-substation met dezelfde capaciteit, waardoor de landbezetting en civiele bouwkosten aanzienlijk worden verlaagd. Het geïntegreerde ontwerp met één doos vereenvoudigt het transport over zee en over land en het plaatsen van funderingen ter plaatse.

Volledige isolatie en aanraakveilige hoge veiligheid

Inkomende hoogspanningslijnen maken gebruik van volledig geïsoleerde elleboogkabelconnectoren; Het buitenoppervlak van de kabelfitting is geen elektrificatie en kan worden aangeraakt voor een veilige bediening. Insteekzekering met dubbele gevoeligheid, stroombegrenzende back-upzekering realiseert dubbele bescherming tegen overstroom en overbelasting, waardoor doorbranden van apparatuur wordt voorkomen. Het driepuntsaardingsontwerp elimineert blootliggende delen onder spanning om ongelukken met elektrische schokken te voorkomen.

Weinig onderhoud en lange levensduur

De volledig afgedichte olietank isoleert de olie van de lucht, waardoor de veroudering van de olie wordt vertraagd voor een langdurig onderhoudsvrij bedrijf. Standaard plug-in zekering- en kabelterminals maken een snelle vervanging van beschadigde componenten mogelijk zonder complexe demontage. Behuizing van koudgewalst staal met anticorrosieve elektrostatische coating voor buiten, geschikt voor regen, stof en buitenomgevingen met hoge luchtvochtigheid.

Flexibel, aangepast laagspanningscompartiment

Ondersteunt bedradingsschema's voor ringhoofdnetwerken en terminals voor afzonderlijke voedingen, waardoor naadloze stroomschakeling wordt gerealiseerd om de betrouwbaarheid van de stroomvoorziening te verbeteren. Het laagspanningscompartiment beschikt over een overvloed aan installatierails voor MCCB, multifunctionele vermogensmeters, ATS automatische omschakelaar en reactieve vermogenscompensatiemodules, volledig aanpasbaar aan de eisen van de gebruikersbelasting.

Transformatorkern met laag verlies

De ingebouwde, in olie ondergedompelde transformator maakt gebruik van een stapvormige kern van siliciumstaalplaat, met een laag nullastverlies, weinig loopgeluid en een sterke kortsluit- en overbelastingsweerstand. Het maakt langdurige overbelasting mogelijk zonder de levensduur te verkorten, en is stabiel voor industriële scenario's met continue zware belasting.

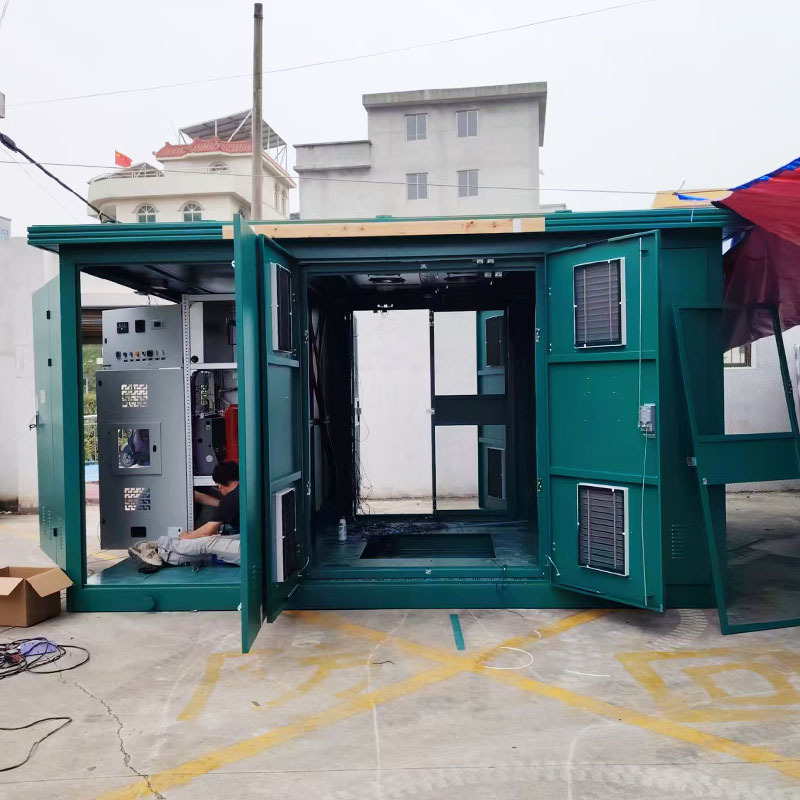

Interne structuur
Hoogspanningscompartiment (linkerkant) Uitgerust met lastschakelaar, dubbelgevoelige plug-in zekering, elleboogkabelconnectoren en in olie ondergedompelde bliksemafleider. Alle hoogspanningsvoerende componenten zijn ondergedompeld in transformator-isolerende olie, volledig afgedicht en geïsoleerd; gereserveerde bedieningsvensters voor het vervangen van zekeringen en routine-inspectie.

Transformatorhoofdtank (middenkerngebied) Driefasige, in olie ondergedompelde transformatorkern en wikkeling, gedeelde olietank met hoogspanningscomponenten. Driezijdige zichtbare radiatorstructuur voor efficiënte warmteafvoer, uitgerust met oliepeilindicator, overdrukventiel en olieaftapkraan voor eenvoudige controle en onderhoud.

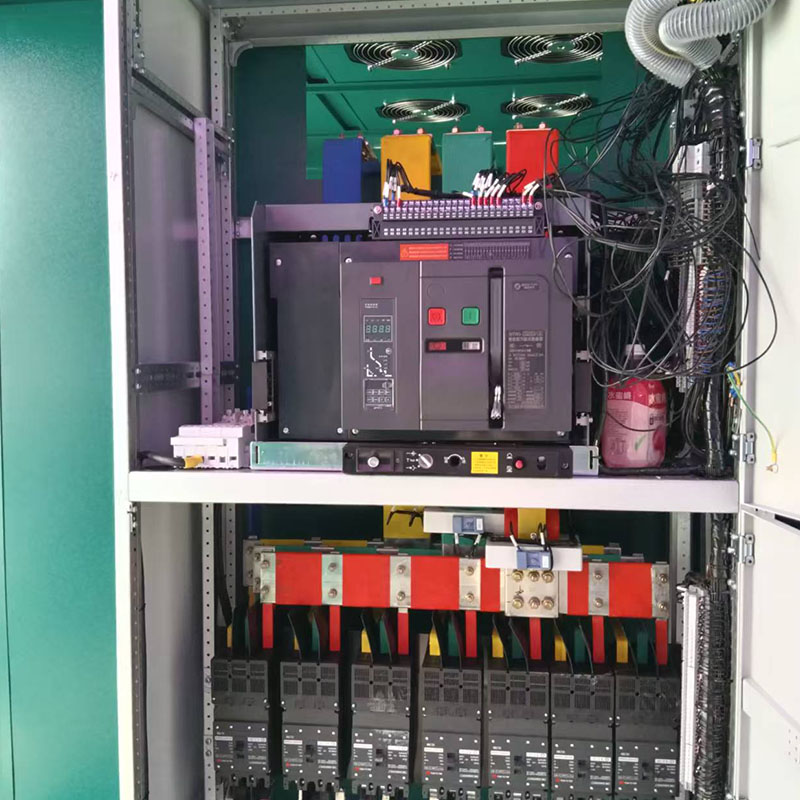

Uitgaand laagspanningscompartiment (rechterzijde) Onafhankelijke stalen scheidingswand gescheiden van de transformatortank. Gereserveerde montagerails voor stroomonderbrekers met gegoten behuizing, multifunctionele vermogensmeters, klemmenblokken en apparaten voor blindvermogencompensatie. RS485-communicatie gereserveerd voor het docken van intelligente stroombewakingssystemen.

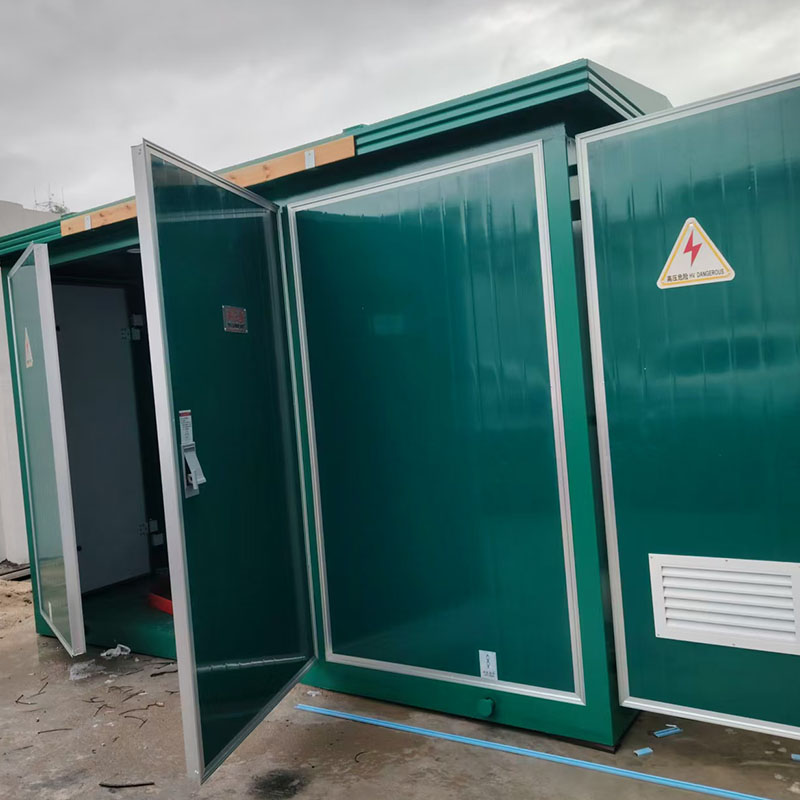

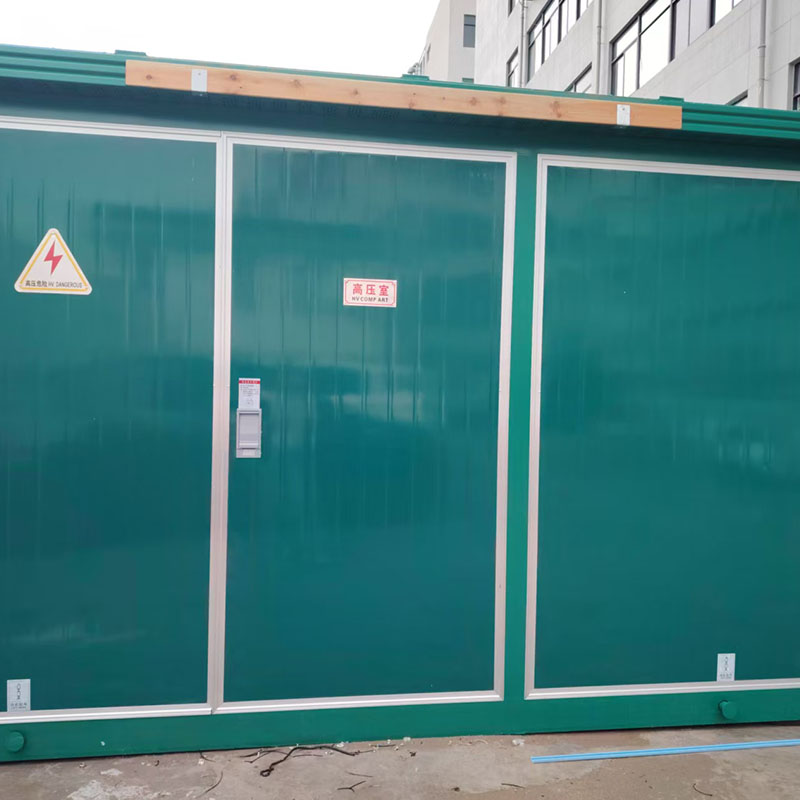

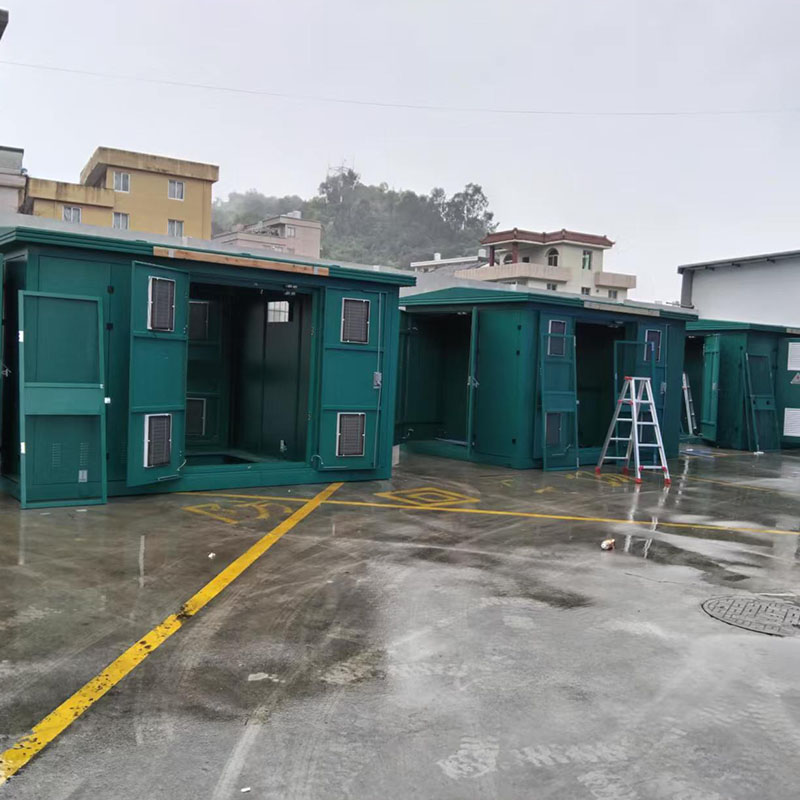

Externe behuizing Geïntegreerde koudgewalste plaatstaalkast uit één stuk met schuin bovenblad voor regenwaterafvoer. Antiroest elektrostatisch buitenspuiten, meerdere afsluitbare kastdeuren voor geclassificeerd onderhoud van elk compartiment.

Toepassingsscenario's

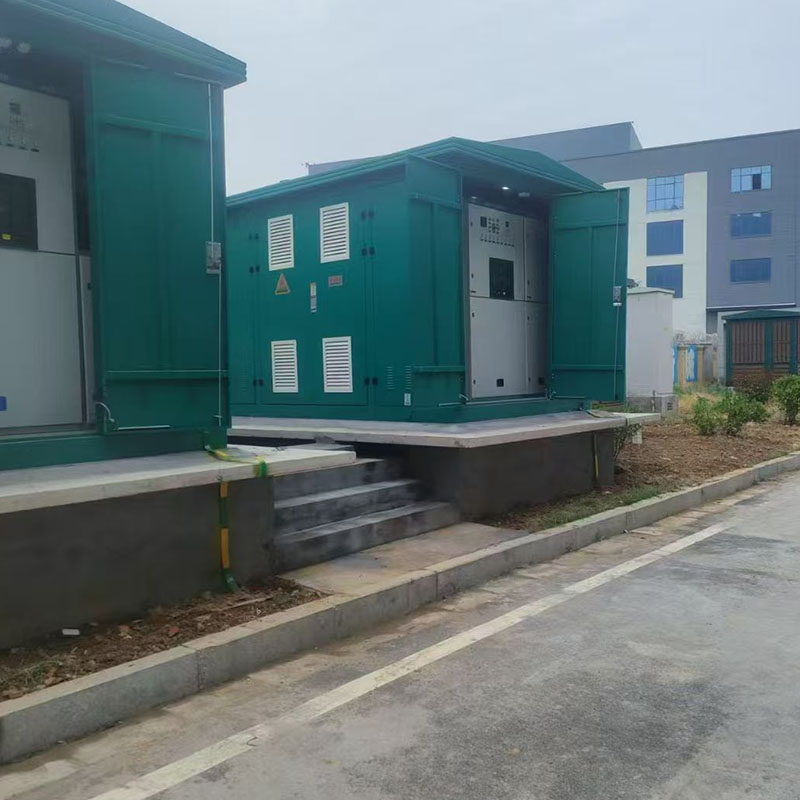

Renovatie van het stedelijke elektriciteitsnet, woonwijken, scholen, ziekenhuizen en commerciële winkelcentra; Gedistribueerde fotovoltaïsche elektriciteitscentrales, windparken en energieopslag ter ondersteuning van de stroomdistributie; Industriële fabriekswerkplaatsen, mijnbouwbedrijven en parkstroomvoorziening; Tijdelijke bouwstroomvoorziening voor snelwegen, tunnels, spoorvervoer en gemeentelijke projecten; Landelijk stroomdistributienetwerk en gecentraliseerde stroomvoorziening voor straatverlichting.

Technische parametertabel
