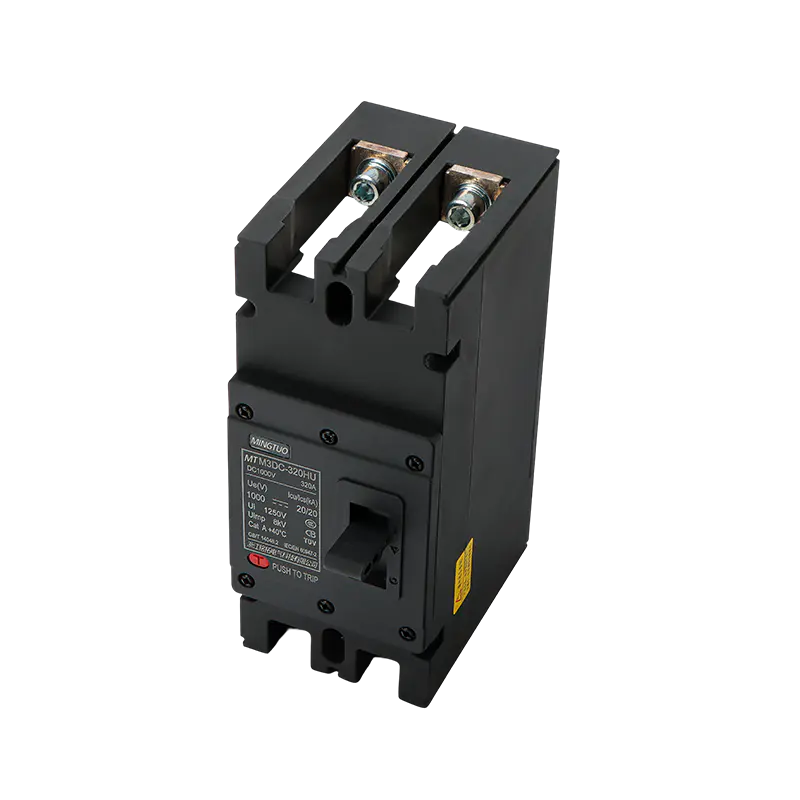

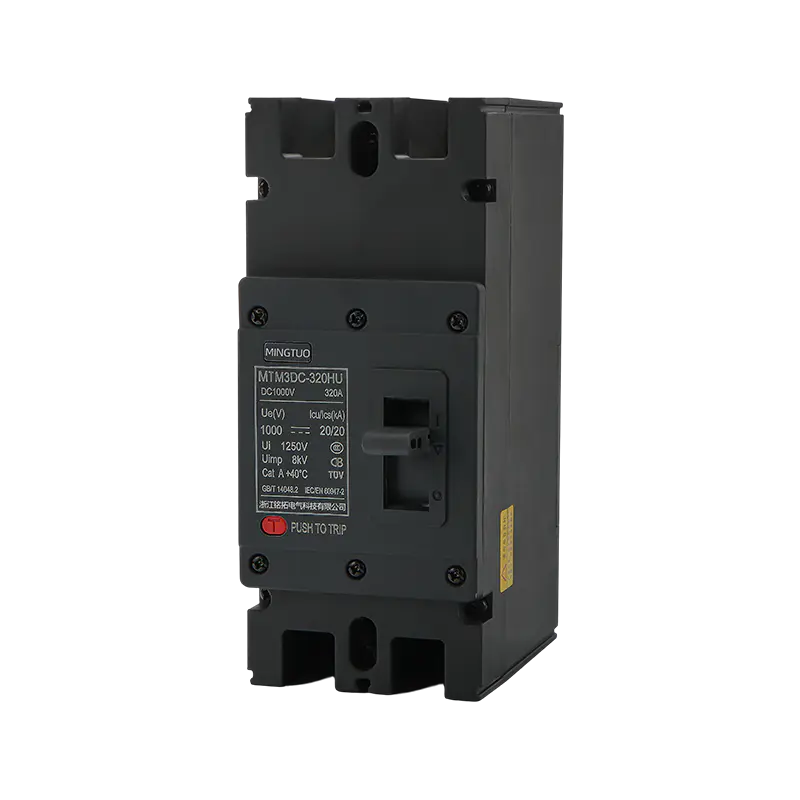

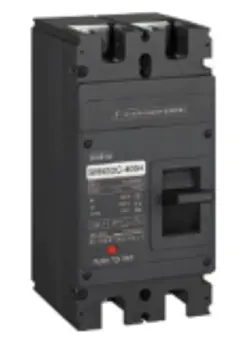

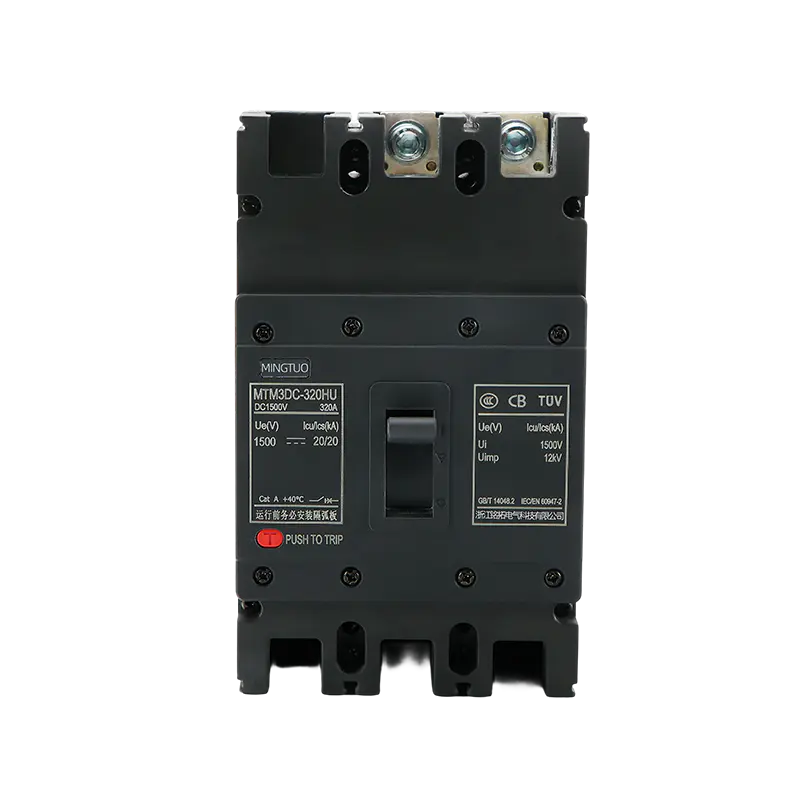

Thuis / Producten / Stroomonderbrekers met gegoten behuizing / MTM3-serie MCCB / PV DC MCCB 1000V 630A zonne-stroomonderbreker voor paneelbescherming
Deze stroomonderbreker biedt betrouwbare bescherming tegen overbelasting, kortsluiting en boogfout voor de fotovoltaïsche DC-zijde via de workflow van "het detecteren van fouten → snel uitschakelen → magnetisch doven van bogen", terwijl veilige isolatie en statusbewaking worden ondersteund om de veilige en stabiele werking van het systeem te garanderen.
Onze sloophamers voldoen aan strenge internationale veiligheidsnormen en ondergaan strenge tests om onwrikbare prestaties te garanderen gedurende de gehele levensduur van uw systeem van 25 jaar.
| 1. Superieure DC-prestaties | Hoog uitschakelvermogen tot 25 kA bij 1000–1500 V DC Bliksemsnelle foutdetectie en -onderbreking van 0,5 ms Betrouwbare onderdrukking van gelijkstroombogen om apparatuur en personeel te beschermen |
| 2. Uitzonderlijke duurzaamheid | UV-bestendige behuizing met IP65-classificatie Zoutsproei-corrosiebestendig, 1000 uur getest Minimaal 20.000 mechanische bedieningscycli Werkt betrouwbaar onder extreme omgevingsomstandigheden |
| 3. Intelligente functies | Geïntegreerde foutbewaking en bediening op afstand Duidelijke statusindicatoren voor realtime systeemmonitoring Temperatuurcompensatietechnologie voor verbeterde bescherming |
| 4. Gecertificeerde kwaliteitsborging | TÜV Rheinland-gecertificeerd, UL 489B-compatibel Naleving van de norm IEC 60947-2 100% in de fabriek getest vóór verzending voor consistente prestaties |
| 5. Eenvoudige installatie en onderhoud | 35% compacter dan conventionele DC-stroomonderbrekers Gereedschapsloze installatie van accessoires en naar voren gerichte aansluitklemmen Veelzijdig voor DIN-rail- of paneelmontage |
| 6. Kostenefficiëntie | Langere levensduur dan standaardoplossingen Minder onderhoudsvereisten Fabrieksprijzen met 3 jaar garantie en wereldwijde ondersteuning |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
-

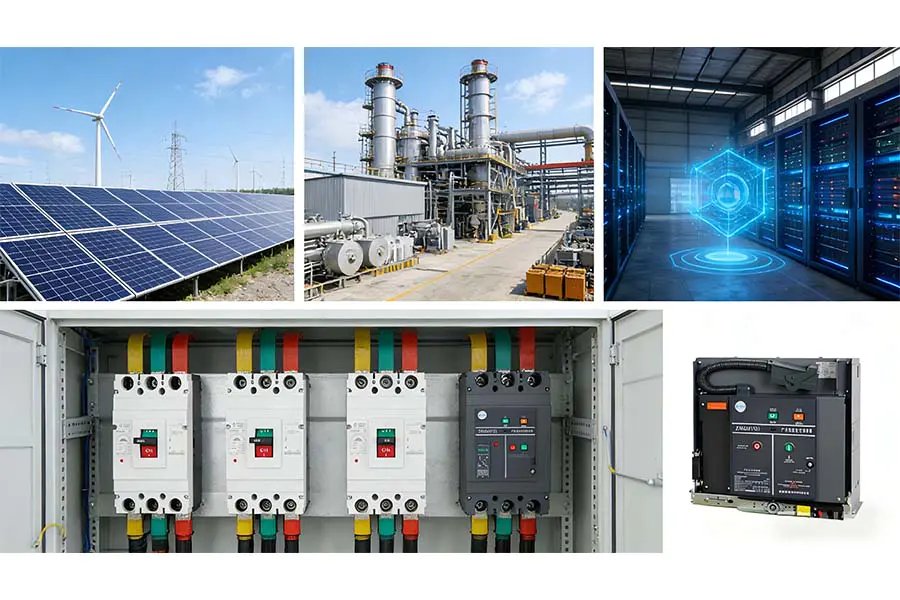

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| BUITENKANT |  |  | |||||
| Shell-frame | ModelSRM3DC-320 | SRM3DC-400 | |||||
| Aantal polen | 2 | drie | 2 | drie | |||
| Nominale werkspanning Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Nominale isolatiespanning Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Geschatte slagvastheidsspanning Uimp(kV) | acht | 12 | 12 | ||||
| Nominale stroom In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 225,250,315,350,400 | |||||
| Nominale limiet kortsluituitschakelcapaciteit Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-polige ring) 20[3-polige snaar) |
| één | één | / | 70 | 40 | 20 | 20[2-polestring) 25(3-polige snaar) | |
| Ics(kA)-verbindingsmodus voor kortsluitonderbrekingsvermogen | Ics=100%Icu | ||||||
| Omhoog en omlaag, omlaag en omhoog (2P, 320/3P) Ga in en uit, ga omhoog en uit (3P) | |||||||
| Gebruikscategorie | A | ||||||
| Heeft het een isolatiefunctie? | Wees
| ||||||
| Weesdrijfsomgevingstemperatuur | -35℃~ 70℃ | ||||||
| Mechanische levensduur (tijden) | 20000 | tienduizend | |||||
| Elektrische levensduur (tijden) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Voldoe aan een criterium | IEC/EN 60947-2, GB/T 14048.2 | ||||||

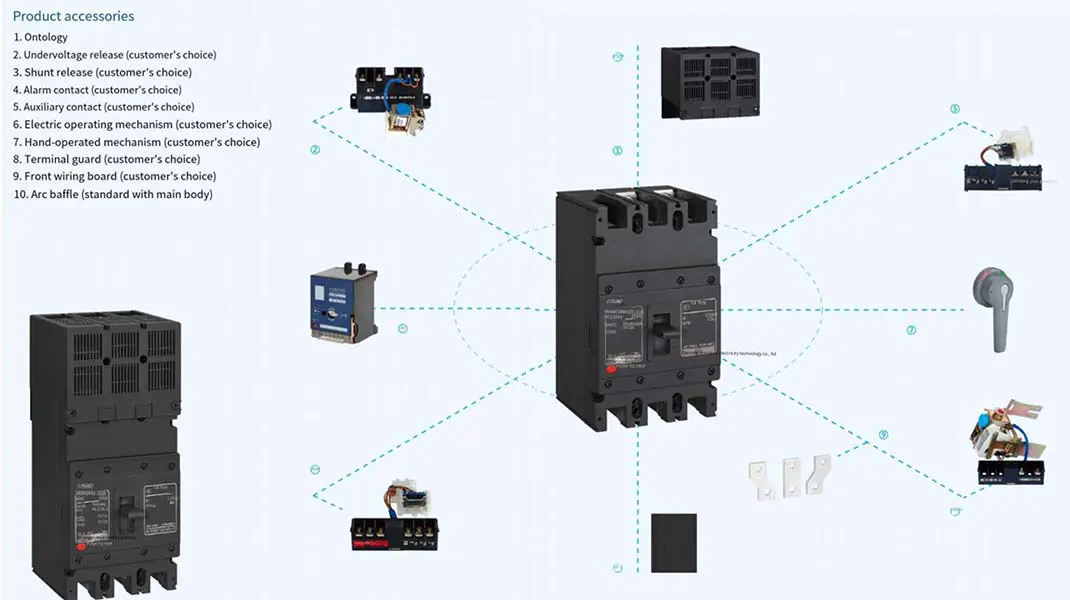

| Bijlage | Gescheiden bekrachtiging, hulp, alarm, handmatige bediening en elektrische bediening | ||||||
| Authenticatie | CCC, CE, TÜV | ||||||
| maat (lengte x breedte x hoogte) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Opmerkingen | 320 schaalframe is verdeeld in H: hoog brekend, R: stroombegrenzend type | ||||||
| BUITENKANT |  |  | ||||||

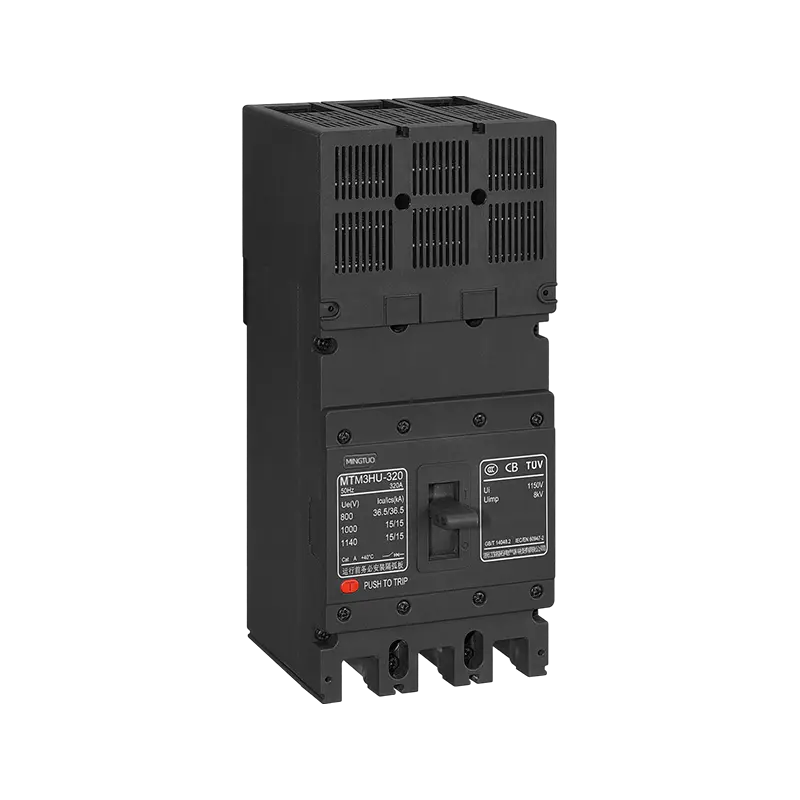

| Shell-frame | SRM3HU-320 | SRM3HU-400 | ||||||
| Aantal polen | drie | drie | ||||||
| Nominale werkspanning Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominale isolatiespanning Ui(V) | AC1150 | |||||||
| Geschatte slagvastheidsspanning Uimp(kV) | acht | 12 | ||||||
| Nominale stroom In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 250,280,315,320,350,vierhonderd | ||||||
| Nominale limiet kortsluituitschakelcapaciteit Icu(kA) | achty-five | 50 | 36.5 | 10 | achty-five | 50 | 36.5 | 10 |
| één | ! | één | één | 100 | 60 | 50 | 15 | |
| Ics(kA)-verbindingsmodus voor kortsluitonderbrekingsvermogen | Ics=100%Icu | |||||||
| Gebruikscategorie | A | |||||||
| Heeft het een isolatiefunctie? | Wees | |||||||
| Weesdrijfsomgevingstemperatuur | -35℃~ 70℃ | |||||||
| Mechanische levensduur (tijden) | 20000 | tienduizend | ||||||
| Elektrische levensduur (tijden) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Voldoe aan een criterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Bijlage | Gescheiden bekrachtiging, hulp, alarm, handmatige bediening en elektrische bediening | |||||||
| Authenticatie | CCC, CE, TÜV | |||||||
| maat (lengte x breedte x hoogte) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Opmerkingen | 320 schaalframe is verdeeld in H: hoog brekend, R: stroombegrenzend type | |||||||
| BUITENKANT |  | | ||||||
| Shell-frame | SRM3HU-630 | SRM3HU-800 | ||||||
| Aantal polen | drie | drie | ||||||
| Nominale werkspanning Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nominale isolatiespanning Ui(V) | AC1150 | |||||||
| Geschatte slagvastheidsspanning Uimp(kV) | 12 | 12 | ||||||
| Nominale stroom In(A) | 500 630 | 700, achthonderd | ||||||
| Nominale limiet kortsluituitschakelcapaciteit Icu(kA) | achty-five | 50 | 36.5 | 10 | achty-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA)-verbindingsmodus voor kortsluitonderbrekingsvermogen | Ics=100%Icu | |||||||
| Gebruikscategorie | A | |||||||
| Heeft het een isolatiefunctie? | Wees | |||||||
| Weesdrijfsomgevingstemperatuur | -35℃~ 70℃ | |||||||
| Mechanische levensduur (tijden) | 5000 | tienduizend | ||||||
| Elektrische levensduur (tijden) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Voldoe aan een criterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Bijlage | Gescheiden bekrachtiging, hulp, alarm, handmatige bediening en elektrische bediening | |||||||
| Authenticatie | CCC, CE, TÜV | |||||||
| maat (lengte x breedte x hoogte) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| BUITENKANT |  |  | ||||||
| Shell-frame | ModelSRM3DC-320 | SRM3DC-800 | ||||||
| Aantal polen | 2-drie | 2-drie | ||||||
| Nominale werkspanning Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Nominale isolatiespanning Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Geschatte slagvastheidsspanning Uimp(kV) | acht | 12 | 12 | |||||
| Nominale stroom In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,350 | 225, 250, 315, 350, vierhonderd | ||||||
| Nominale limiet kortsluituitschakelcapaciteit Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(2-polige snaar) 20(3-polige snaar) | |
| één | één | / | 70 | 40 | 20 | 20(2-polige snaar) 25(3-polige snaar) | ||
| Ics(kA)-verbindingsmodus voor kortsluitonderbrekingsvermogen | Ics=100%Icu | |||||||
| Gebruikscategorie | A | |||||||
| Heeft het een isolatiefunctie? | Wees | |||||||
| Weesdrijfsomgevingstemperatuur | -35℃~ 70℃ | |||||||
| Mechanische levensduur (tijden) | 20000 | tienduizend | ||||||
| Elektrische levensduur (tijden) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Voldoe aan een criterium | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Bijlage | Gescheiden bekrachtiging, hulp, alarm, handmatige bediening en elektrische bediening | |||||||
| Authenticatie | CCC, CE, TÜV | |||||||
| maat (lengte x breedte x hoogte) (mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
