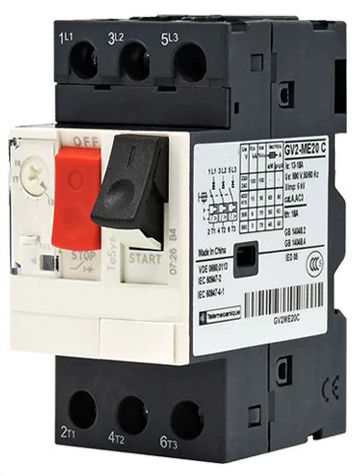

Beschrijving:

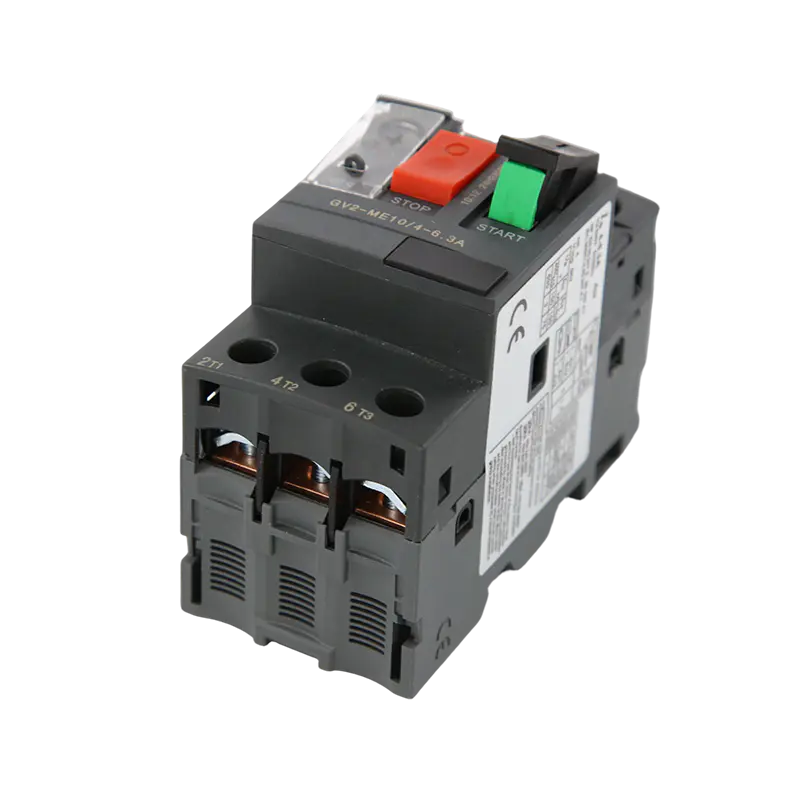

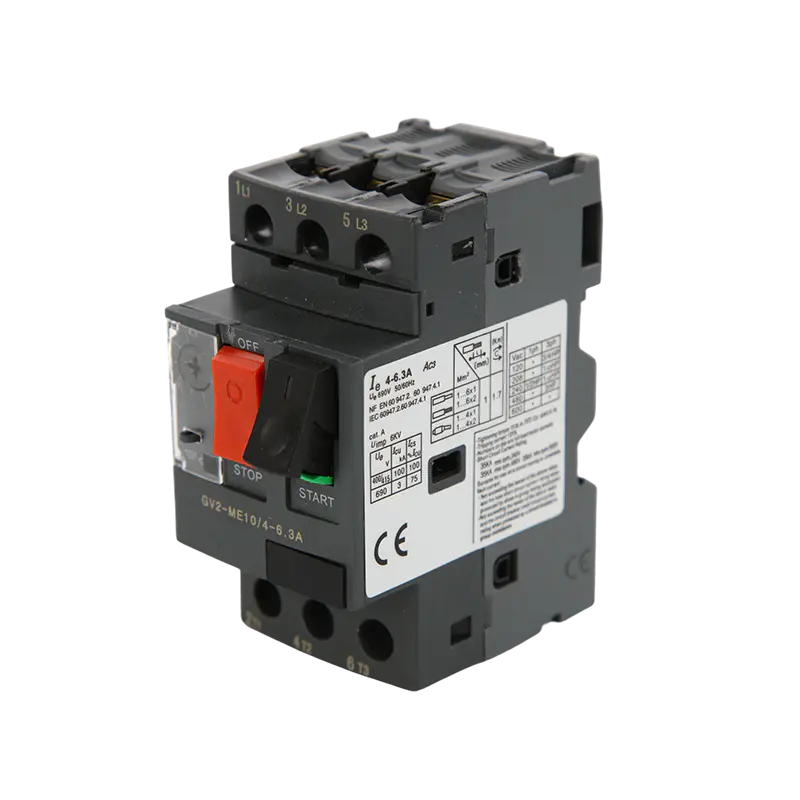

De MT-GV2 Motor Protection Combo integreert een hoogwaardige stroomonderbreker met gegoten behuizing (MCCB) met de motorbeschermer uit de GV2-serie, waardoor een uitgebreide beveiligingsoplossing ontstaat voor laagspanningsmotorcircuits. Deze combinatie beschermt motoren tegen kortsluiting, overbelasting en faseverlies en zorgt tegelijkertijd voor een soepele werking in industriële omgevingen.
Dit systeem is gemaakt van duurzame thermohardende materialen en ontworpen voor compacte installatie en is ideaal voor motorcontrolecentra, machinepanelen en industriële automatiseringsopstellingen. Het biedt nauwkeurige bescherming voor motoren van 0,1 A tot 32 A, met eenvoudige installatie en intuïtieve bediening voor onderhoudspersoneel.
| | |
Toepassingen:
De MT-GV2-combo wordt breed ingezet in industriële en commerciële sectoren om een continue, betrouwbare werking van de motor te garanderen. Typische gebruiksscenario's zijn onder meer:
Pompen, compressoren en ventilatoren
Transportbanden en materiaaltransportapparatuur
Werktuigmachines en verwerkingslijnen
Landbouw- en voedselverwerkingsmachines
Motoraangedreven systemen voor hernieuwbare energie
 |  |
 |  |
Werkingsprincipe:
Motorstroomonderbreker heeft een overbelastings- en kortsluitbeveiligingsfunctie. Overbelasting wordt bereikt door het verwarmen en buigen van de bimetaalstrip, het activeren van het bovenste uitschakelmechanisme en het realiseren van lijnbescherming. Vergeleken met thermische magnetische stroomonderbrekers met gegoten behuizing, heeft het een hogere nauwkeurigheid, kleinere stroom en nauwkeurigere bescherming. Praktische motorbeveiliging. Kortsluitbeveiliging wordt bereikt door een magnetische Lorentz-kracht door een spoel te genereren, en de ijzeren kern wordt aangedreven door de magnetische kracht om een uitschakelmechanisme te activeren, dat de stroomonderbreker opent, het circuit verbreekt en de motor beschermt. Het wordt over het algemeen gebruikt voor bescherming tegen hoge stroomsterktes tijdens het opstarten van de motor.

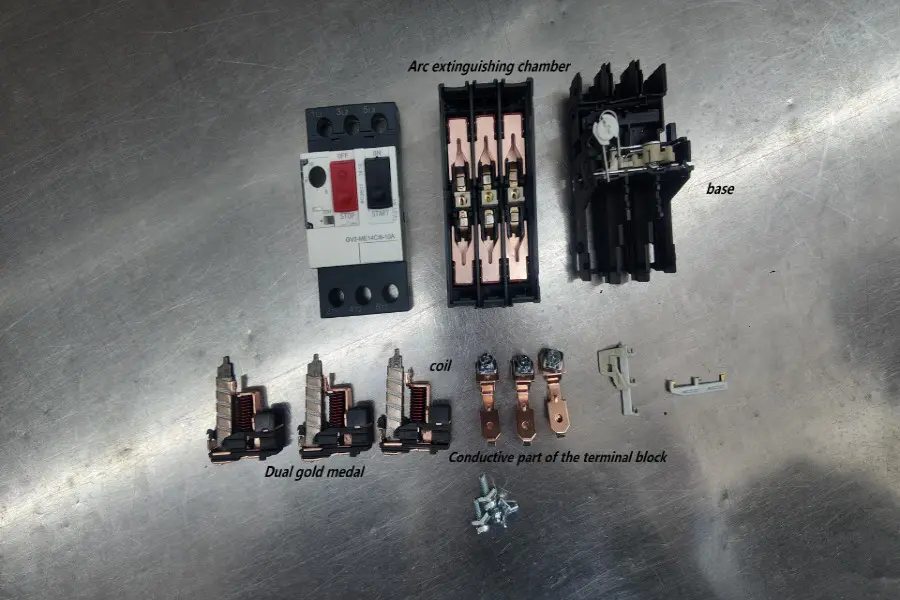

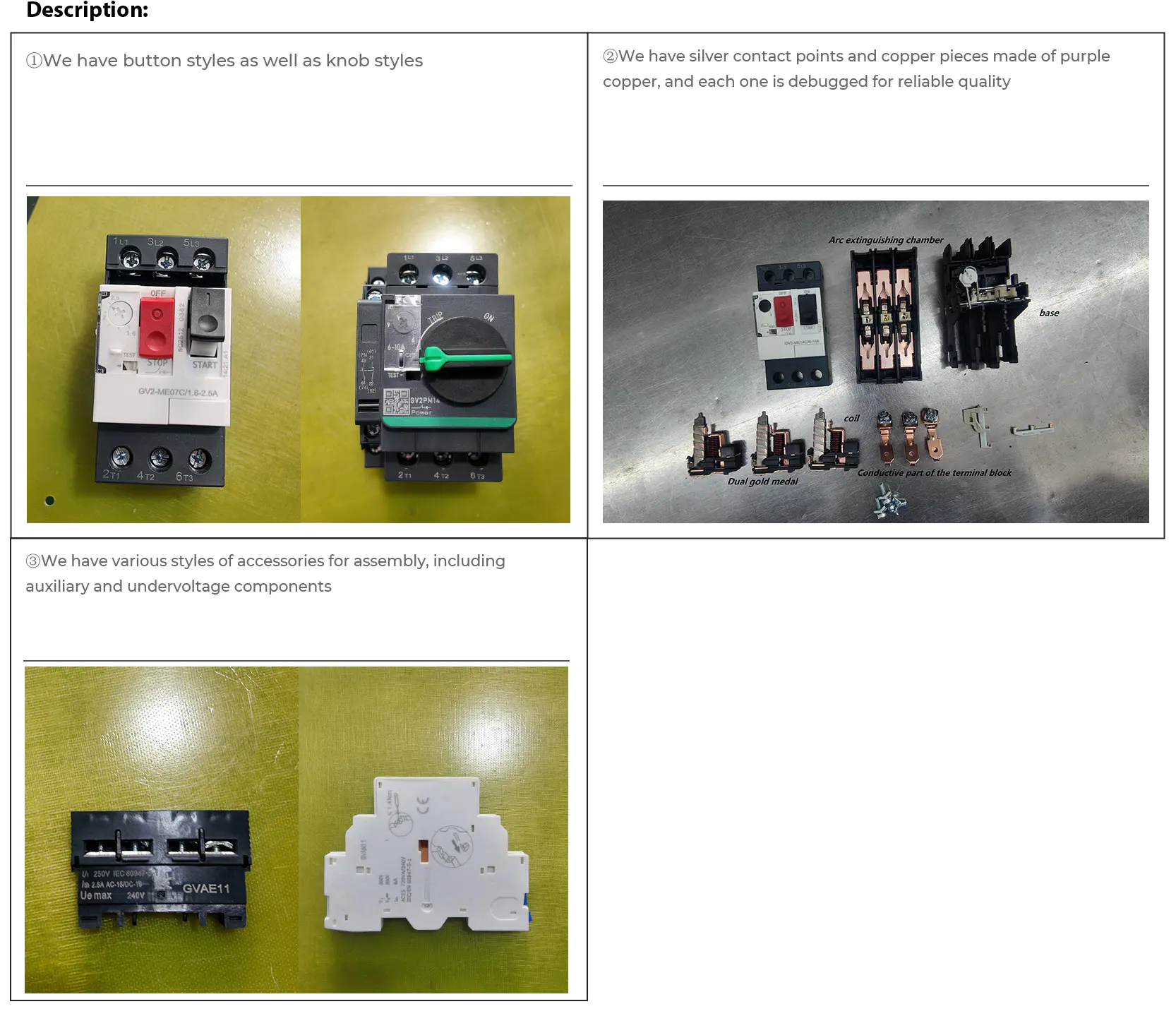

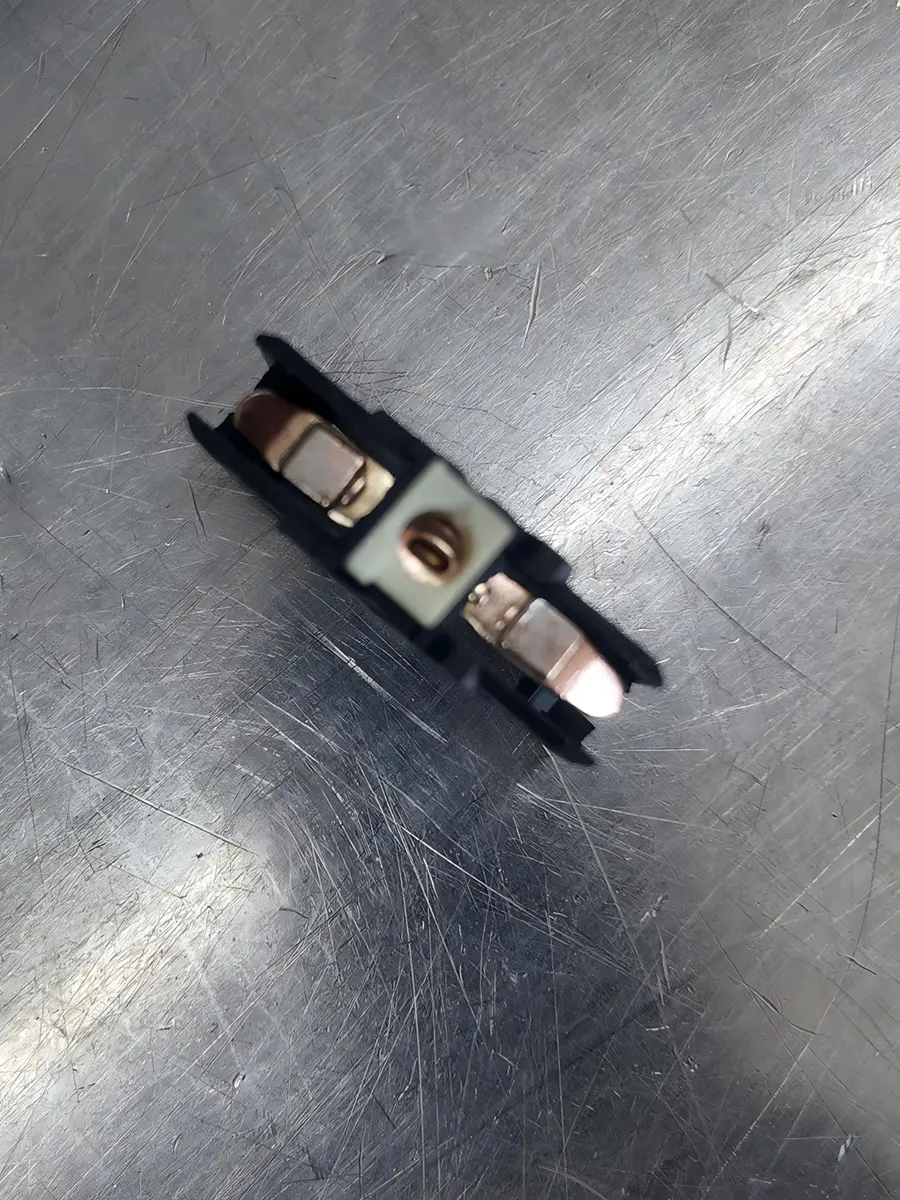

Movingcontact

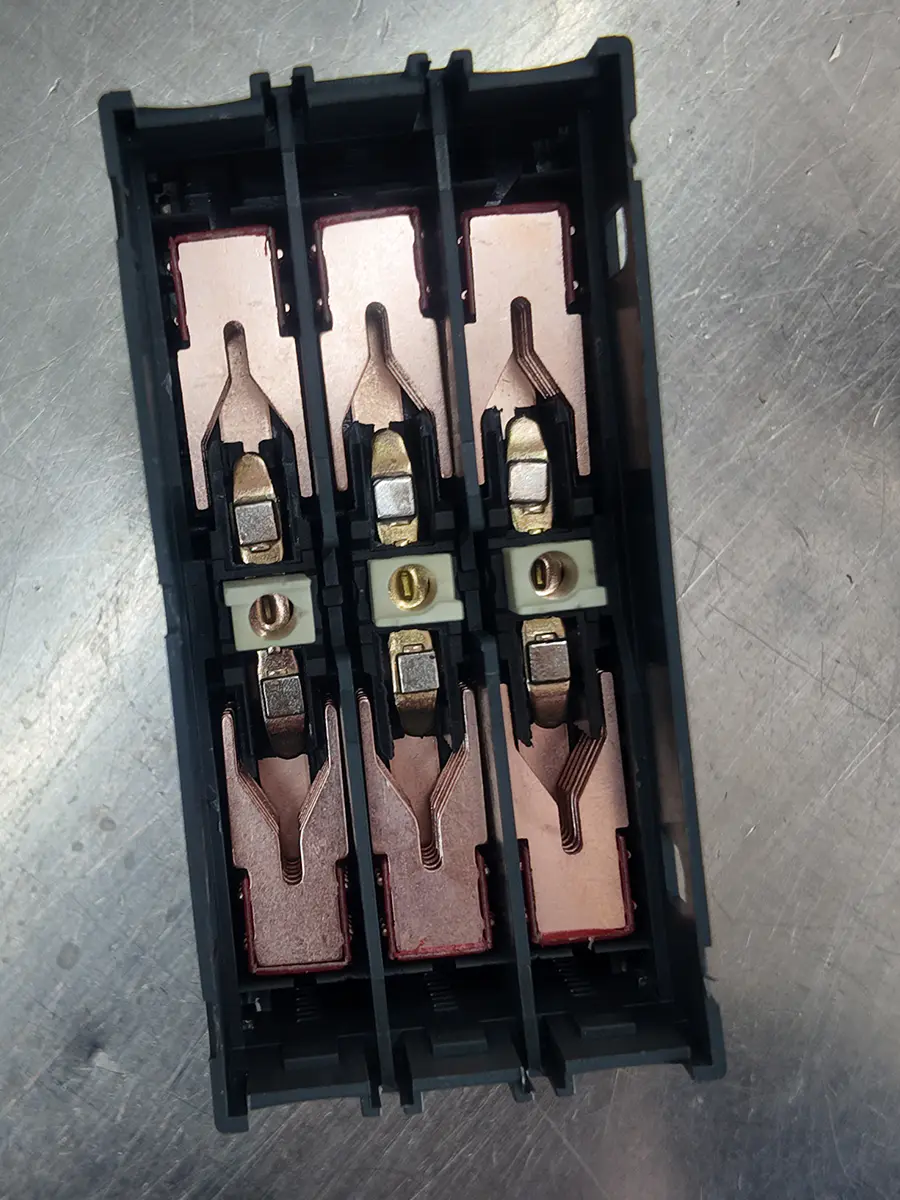

arcextinguishingchamber

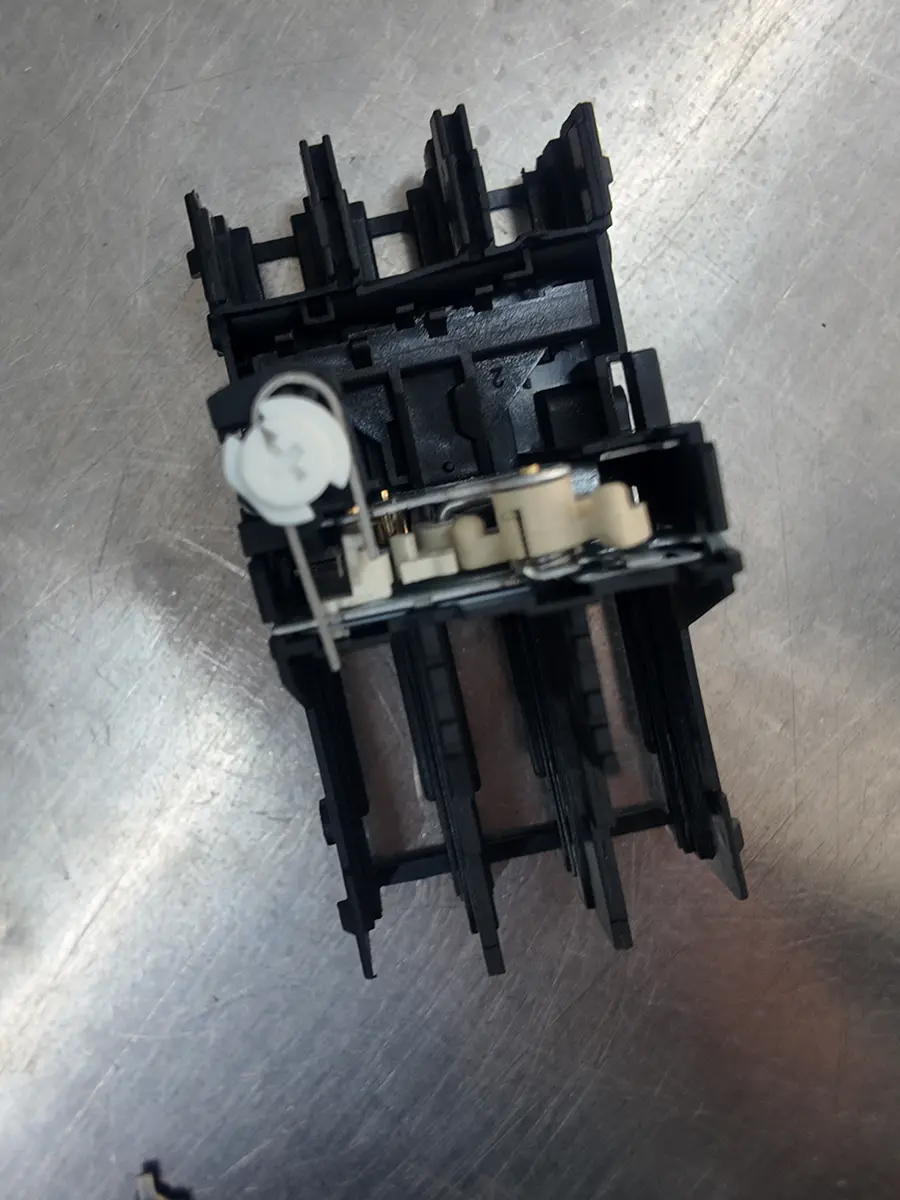

base

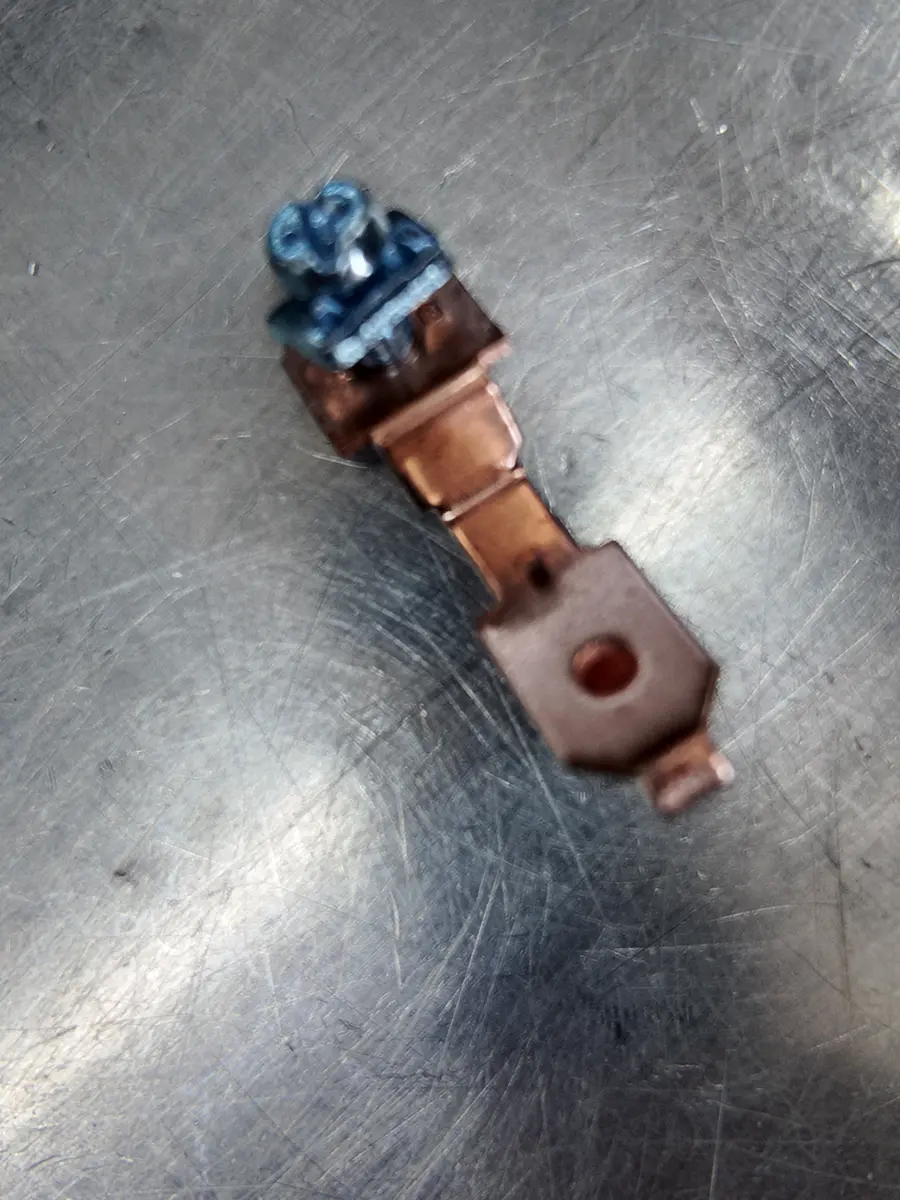

conductivpartoftheterminalblock

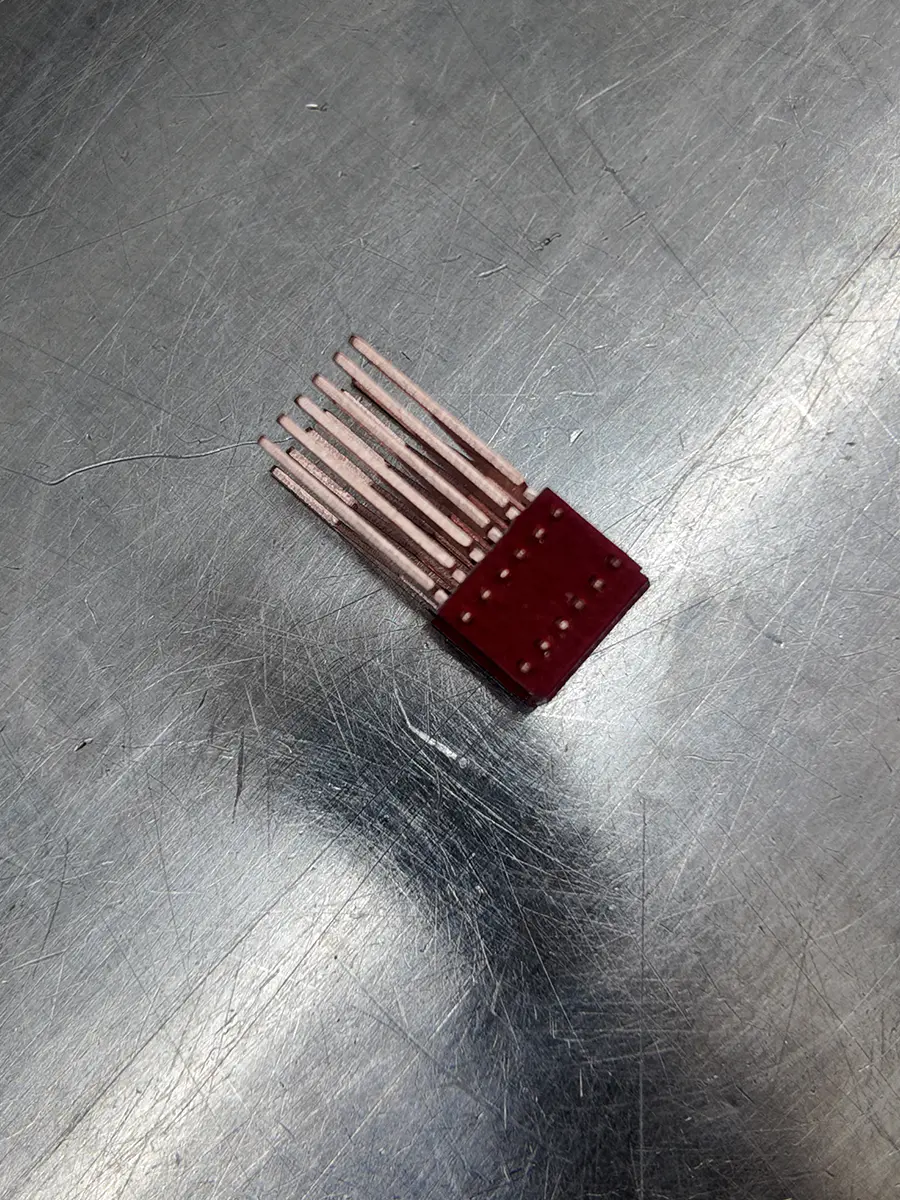

DJI_20260111145146_0084_D

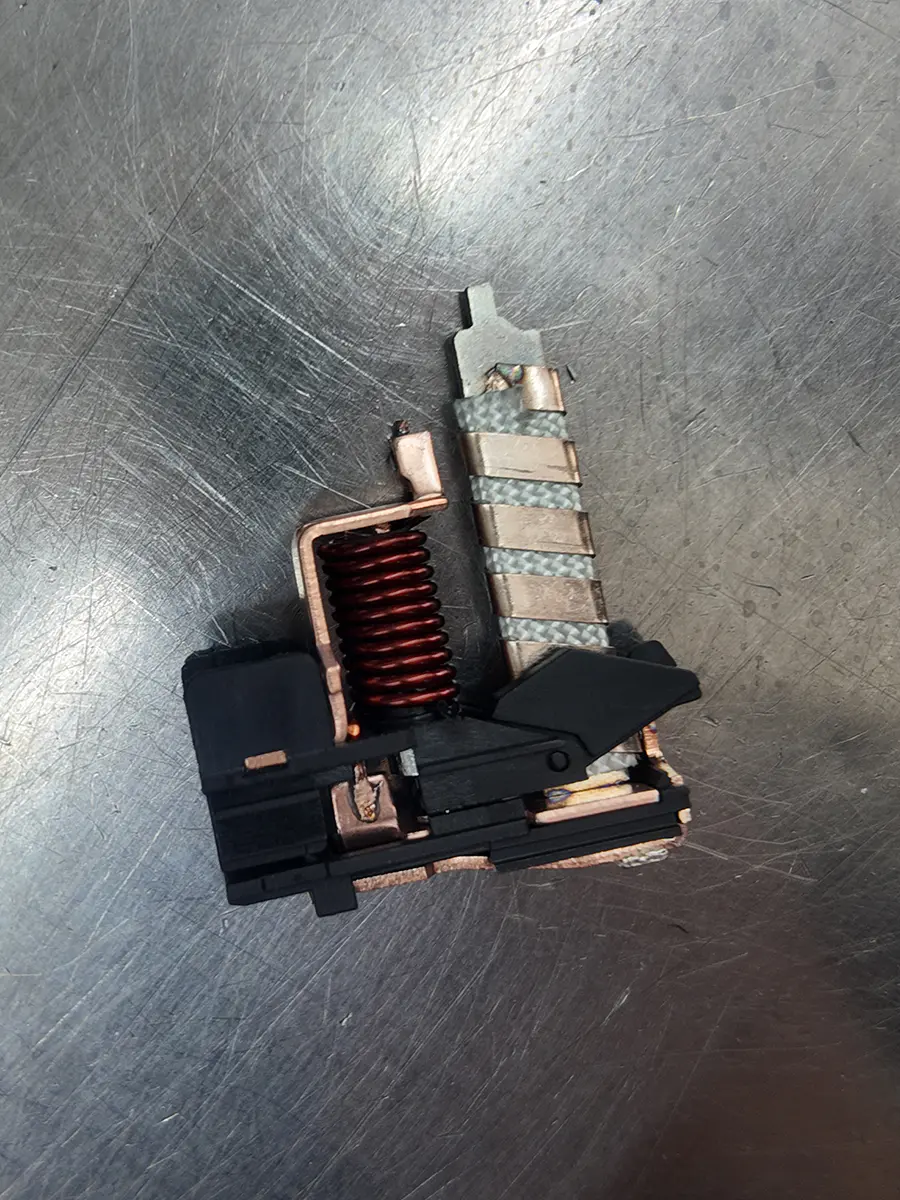

Dualgoldmedalcoil
DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

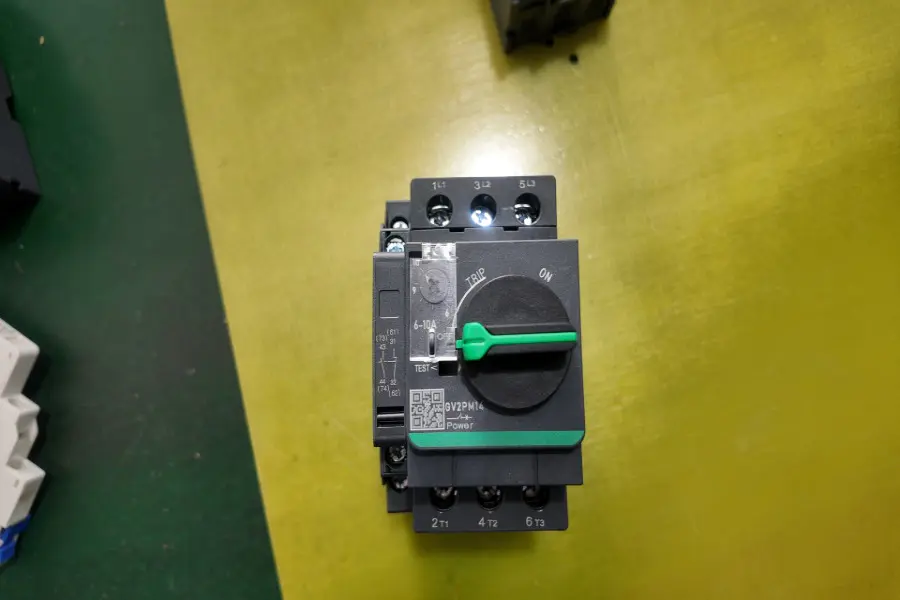

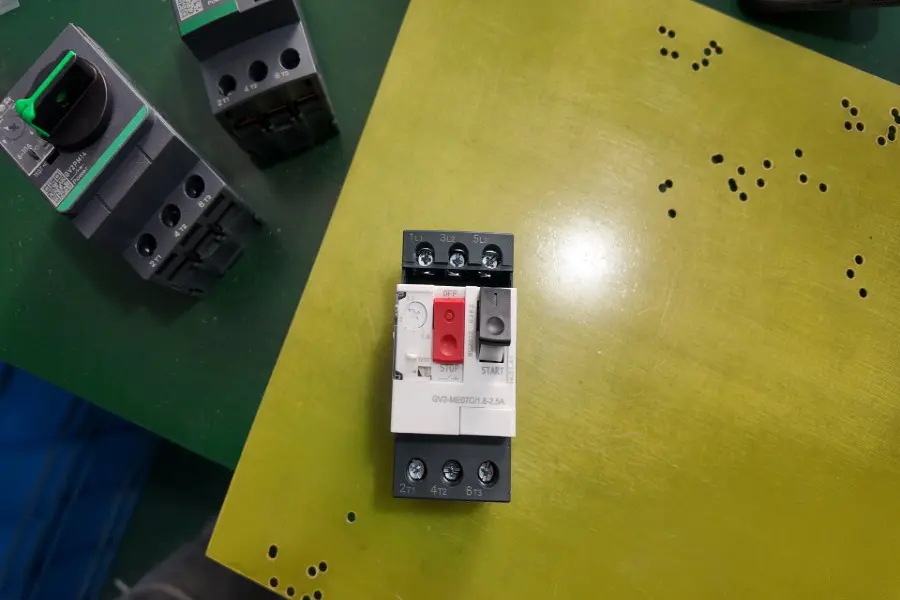

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

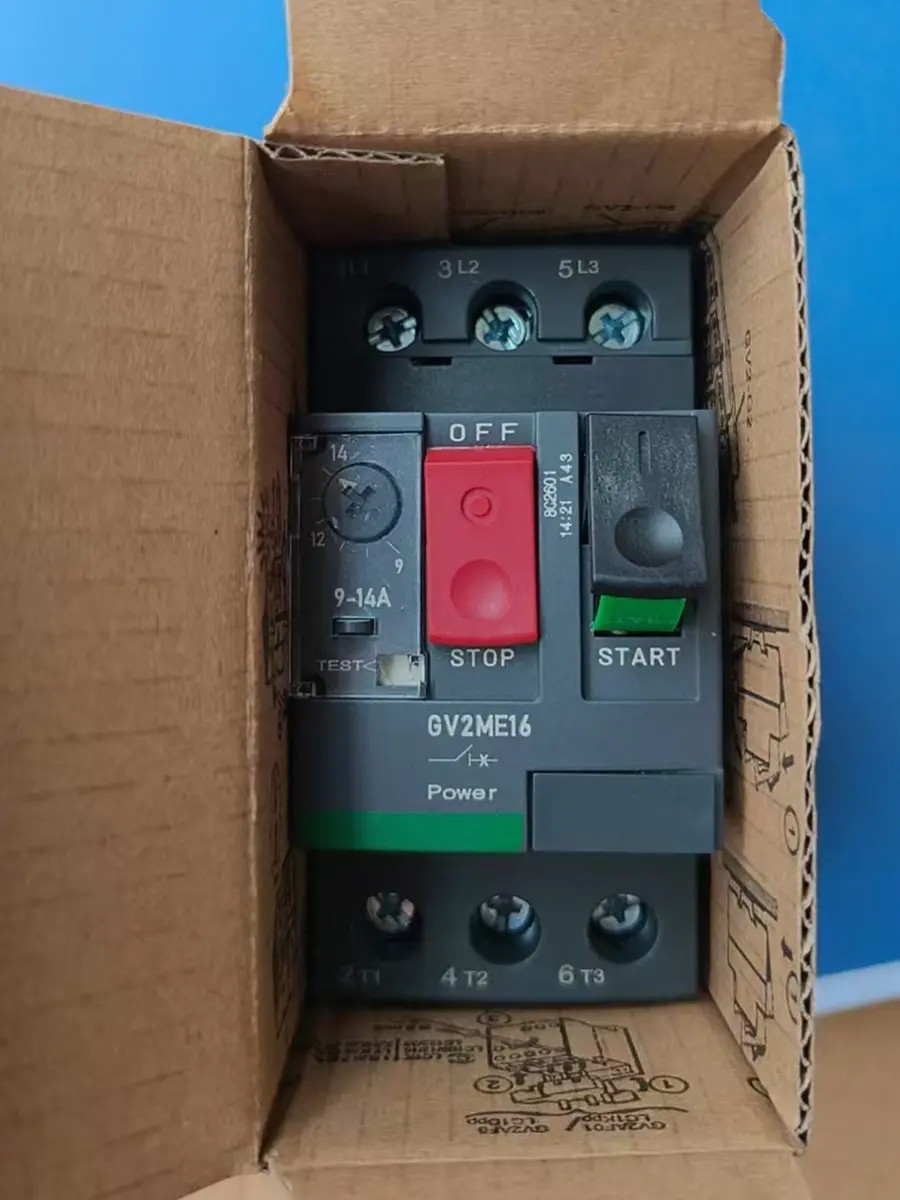

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
Power transmission successful

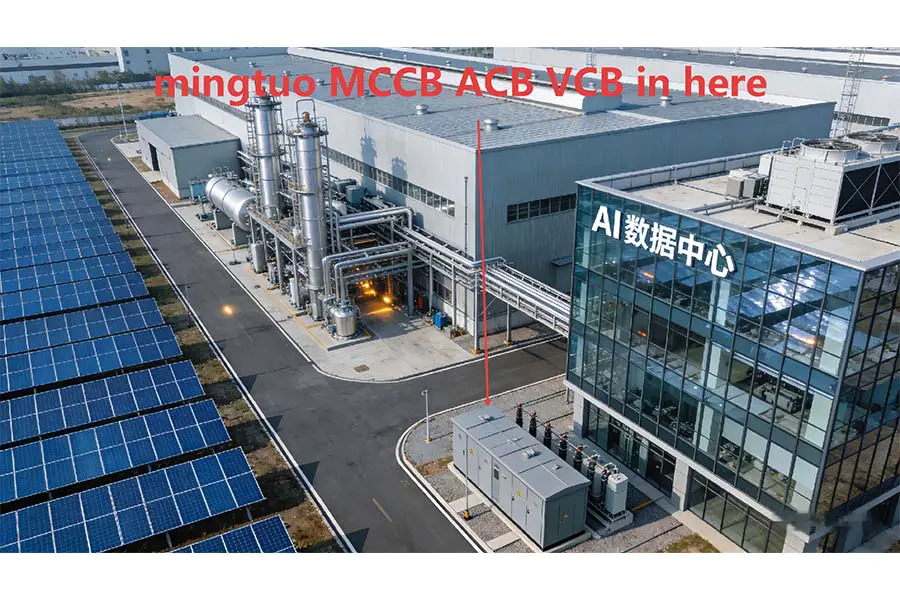

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB
 | Productmodel | Huidig bereik | Driefasige motor |
| GV2-ME01C | 0,1–0,16A | - | |
| GV2-ME02C | 0,16–0,25A | - | |
| GV2-ME03C | 0,25–0,4A | - | |
| GV2-ME04C | 0,4–0,63A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37 kW | |
| GV2-ME07C | 1,6–2,5A | 0,75 kW | |
| GV2-ME08C | 2,5–4A | 1,5 kW | |
| GV2-ME10C | 4–6,3A | 2,2 kW | |
| GV2-ME14C | 6–10A | 4 kW | |
| GV2-ME16C | 9–14A | 5,5 kW | |
| GV2-ME20C | 13–18A | 7,5 kW | |
| GV2-ME21C | 17–23A | 11 kW | |
| GV2-ME22C | 20–25A | 11 kW | |
| GV2-ME32C | 24–32A | 15 kW |
| Model | Huidig bereik | Reisstroom | Ondersteunend Bijlagen |
| GV2-ME01C | 0,1A~0,16A | 1,5A | Aan de zijkant gemonteerd contact: GV-AE1 |
| GV2-ME02C | 0,16A~0,25A | 2,4A | |
| GV2-ME03C | 0,25A~0,4A | 5A | |
| GV2-ME04C | 0,4A~0,63A | 8A | |
| GV2-ME05C | 0,63A~1A | 13A | |
| GV2-ME06C | 1A~1,6A | 22,5A | |
| GV2-ME07C | 1,6A~2,5A | 33,5A | |
| GV2-ME08C | 2,5A~4A | 51A | |
| GV2-ME10C | 4A~6,3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
GV2ME-motorstroomonderbreker met thermische magnetische bescherming
| 50/60Hz,AC-3klasse Standaard nominaal vermogen van driefasige motor | Instelbereik voor hete afgifte (A) |
Magnetische uitschakelstroom Id ±20% (A) | Ithestroom met behuizing (A) | Model | Gewicht (kg) | |||
| 230 V (kW) | 400 V (kW) | 415 V (kW) | 440 V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1,6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
