Beschrijving:

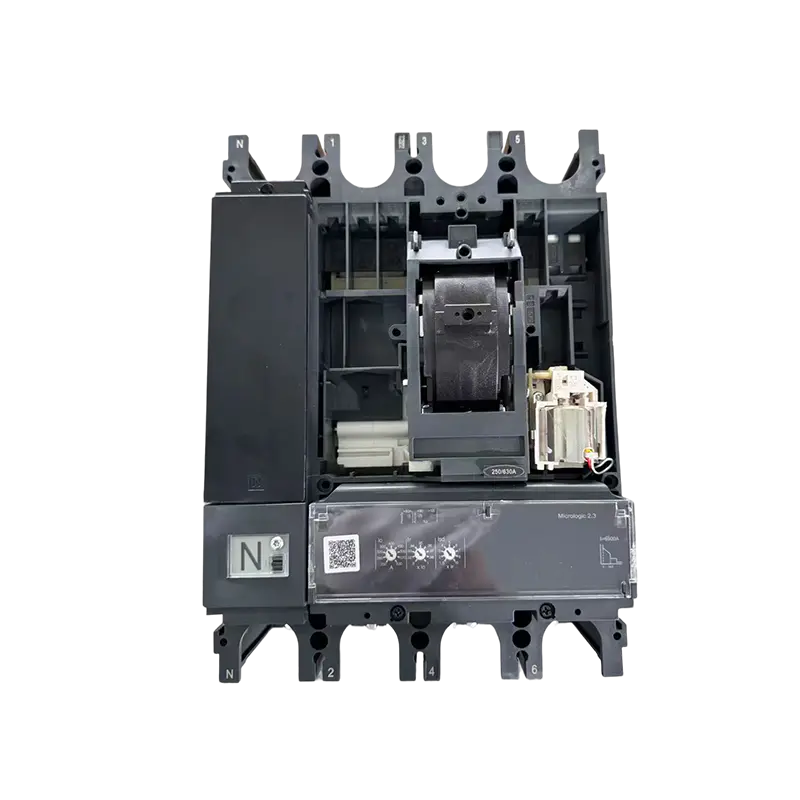

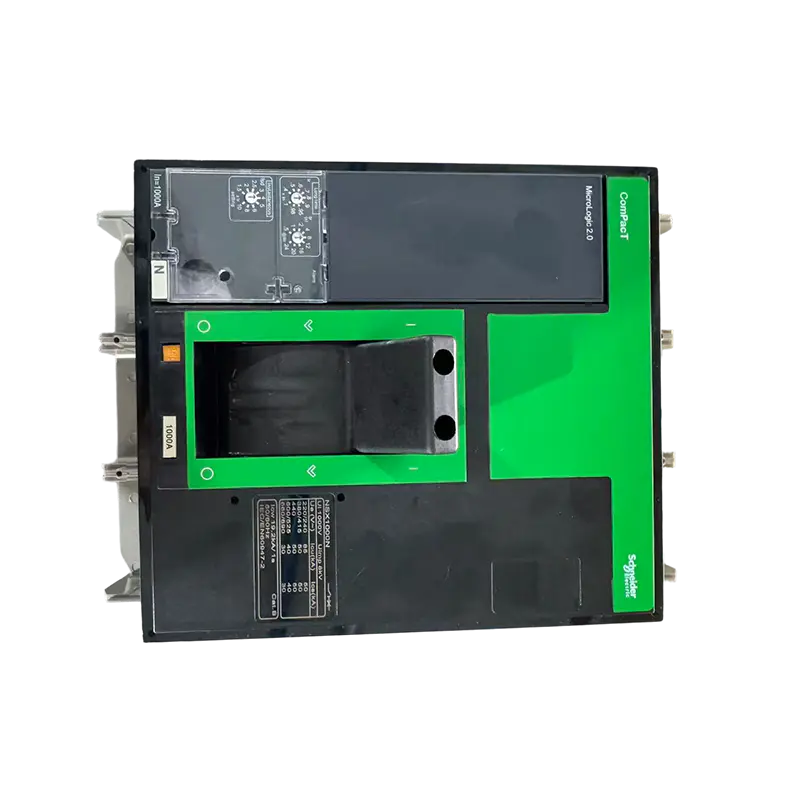

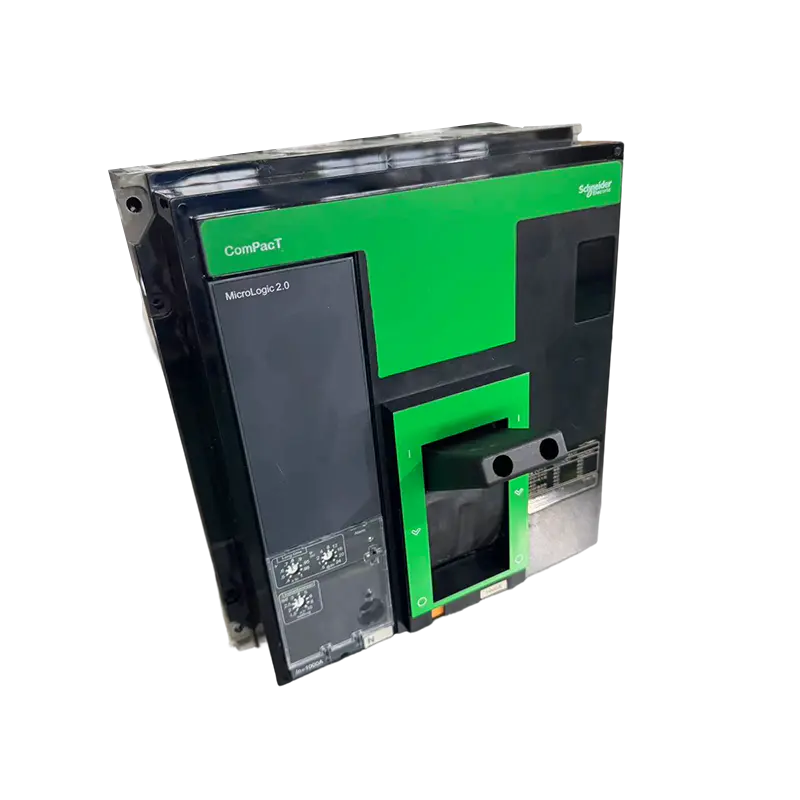

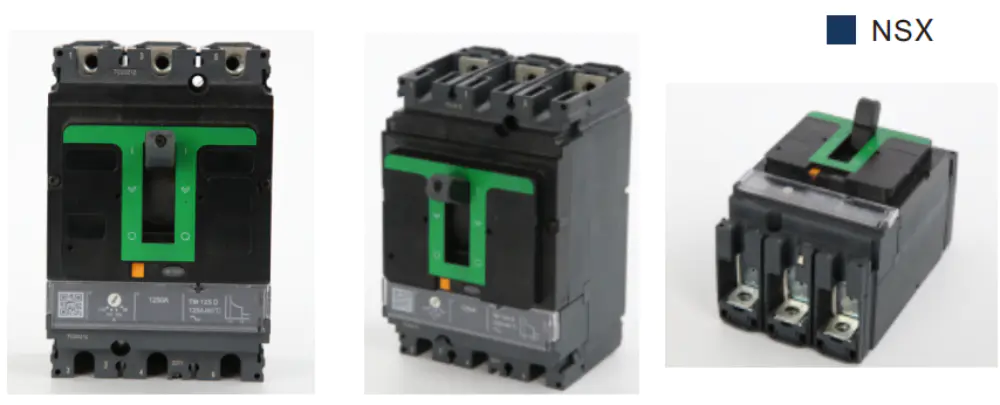

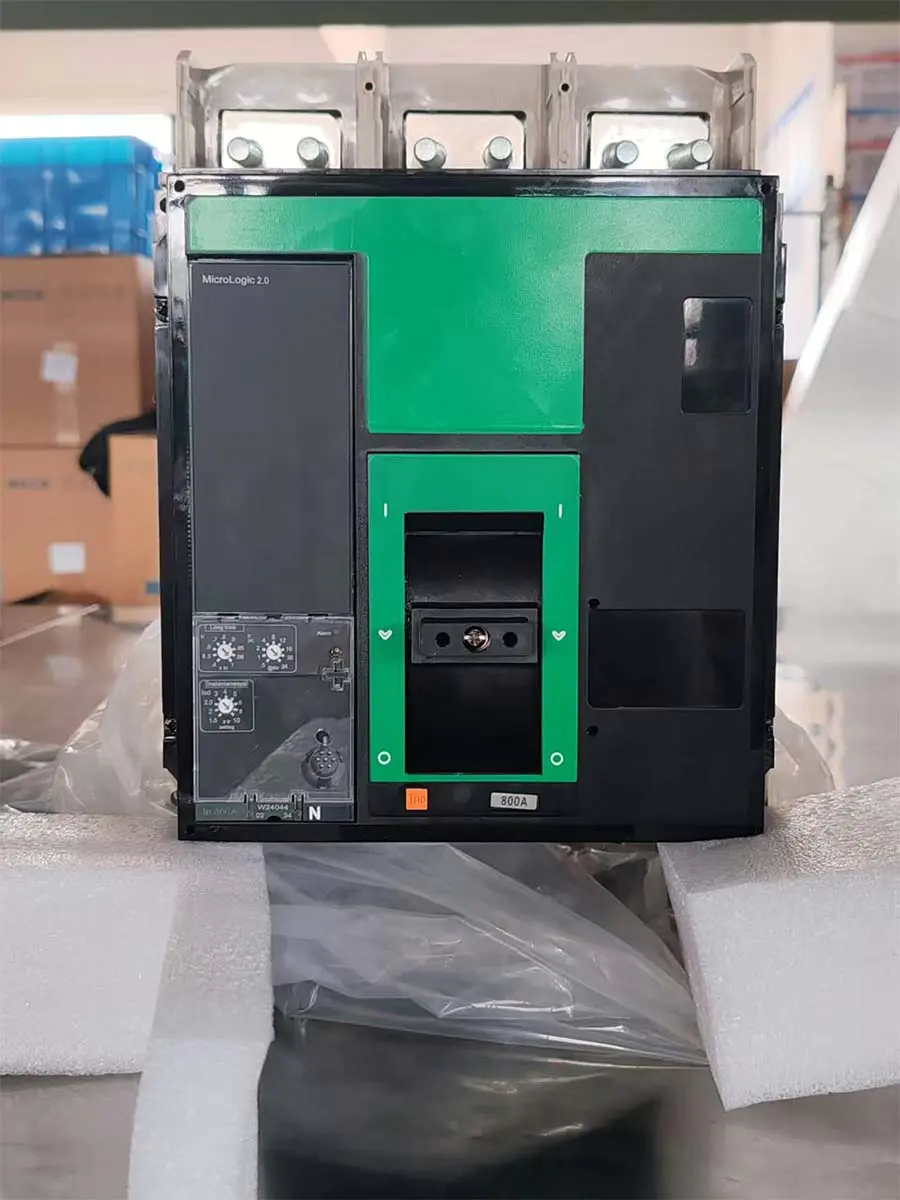

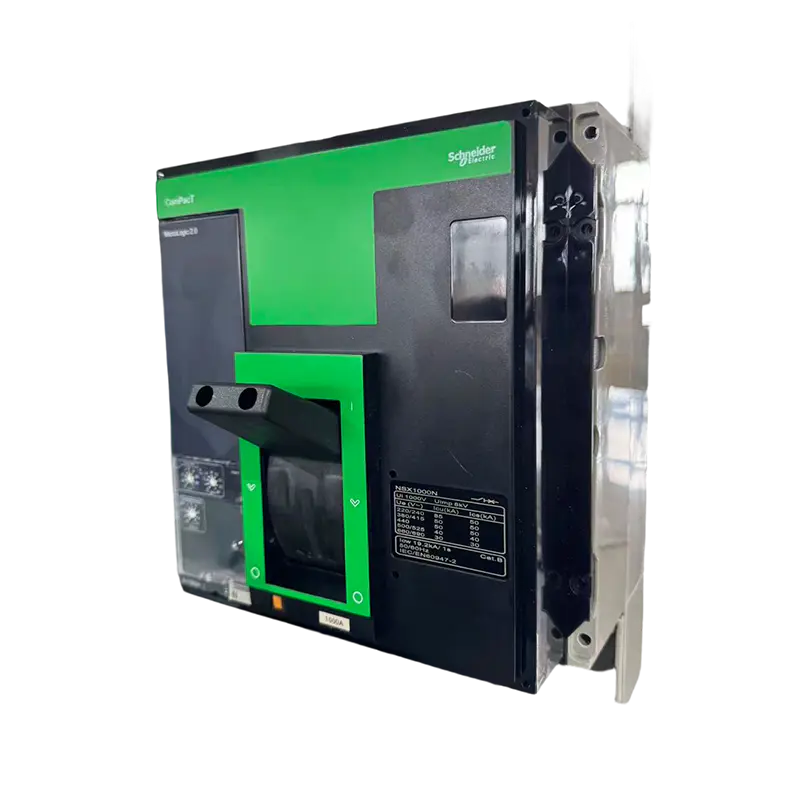

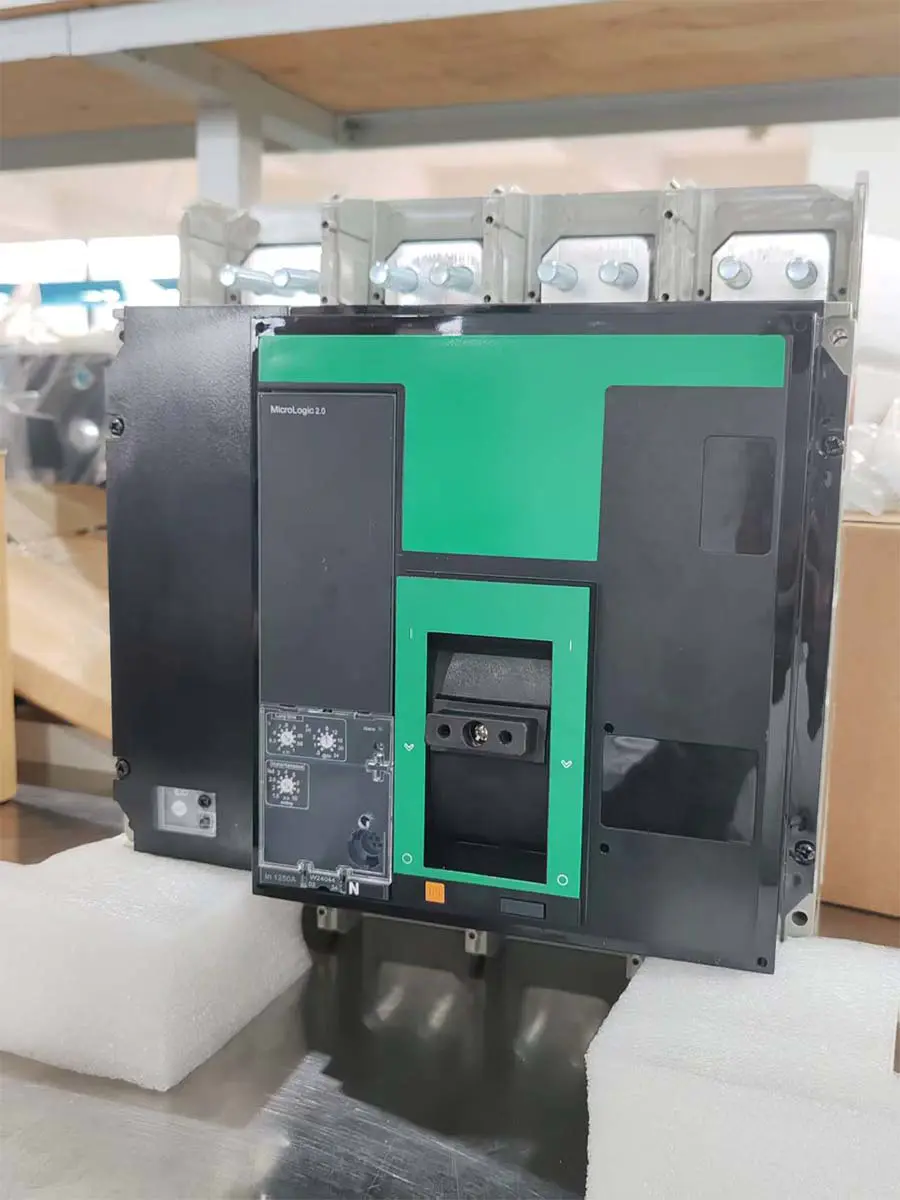

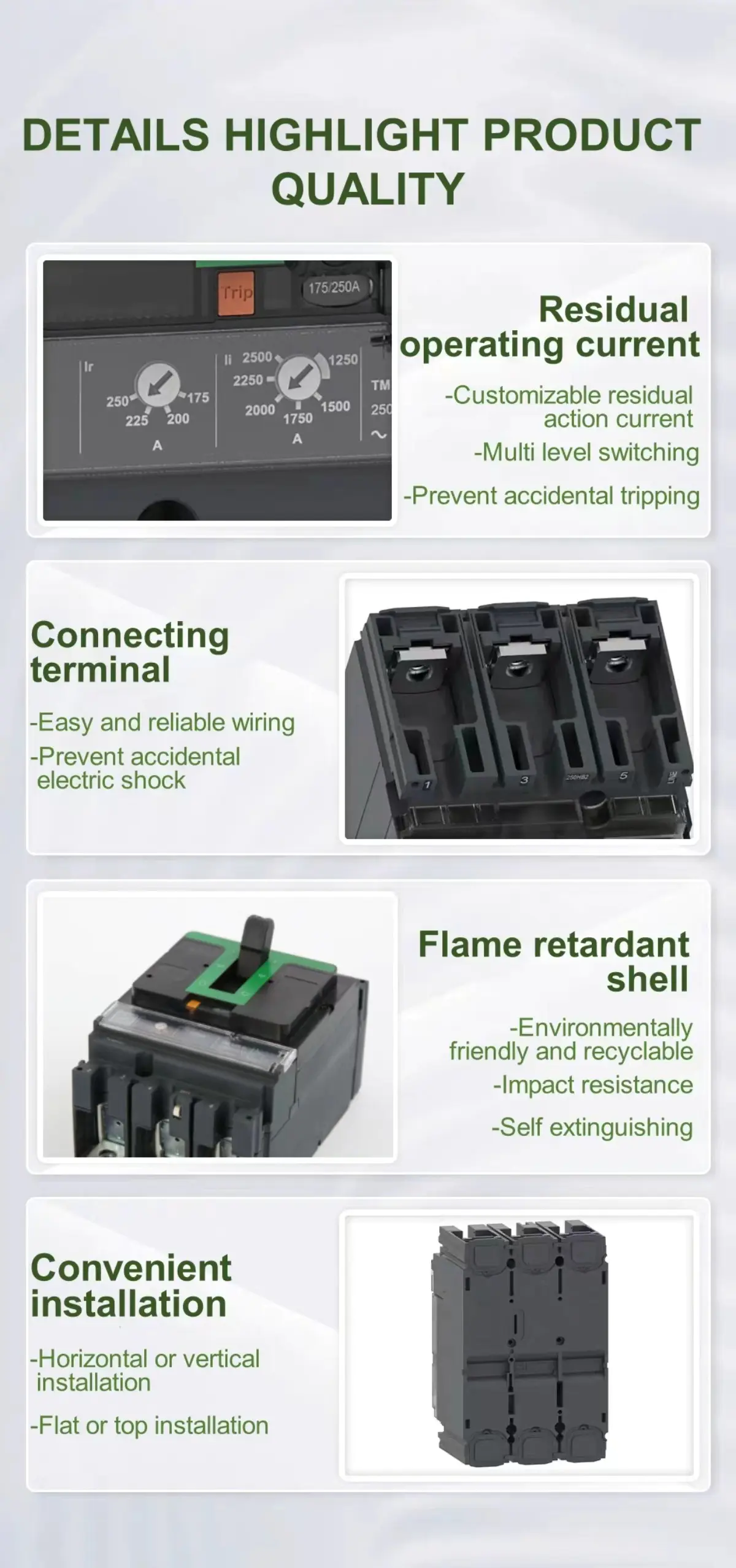

De gegoten stroomonderbrekers (MCCB's) uit de MT-NSX-serie bieden betrouwbare en veelzijdige bescherming voor elektrische laagspanningssystemen, die op grote schaal worden toegepast in industriële installaties, commerciële gebouwen en kritieke infrastructuurprojecten. Deze sloophamers zijn ontworpen voor zowel veiligheid als efficiëntie en leveren consistente prestaties onder veeleisende operationele omstandigheden.
| | |
 |  |
Toepassingen:
De MT-NSX MCCB is een essentieel onderdeel voor het beschermen van elektrische circuits en aangesloten apparatuur. De aanpasbare uitschakelinstellingen en de robuuste onderbrekingsmogelijkheden maken hem geschikt voor selectieve coördinatie in complexe elektrische netwerken. Typische toepassingen zijn onder meer:
Hoofdstroomverdeelborden en -panelen
Motorcontrolecentra en startpanelen
Bescherming van generator en back-upstroom
Voedingssystemen voor industriële machines
Elektrische circuits voor commerciële en kantoorgebouwen
Hernieuwbare energiesystemen, inclusief zonne- en windinstallaties
 | |
 |  |

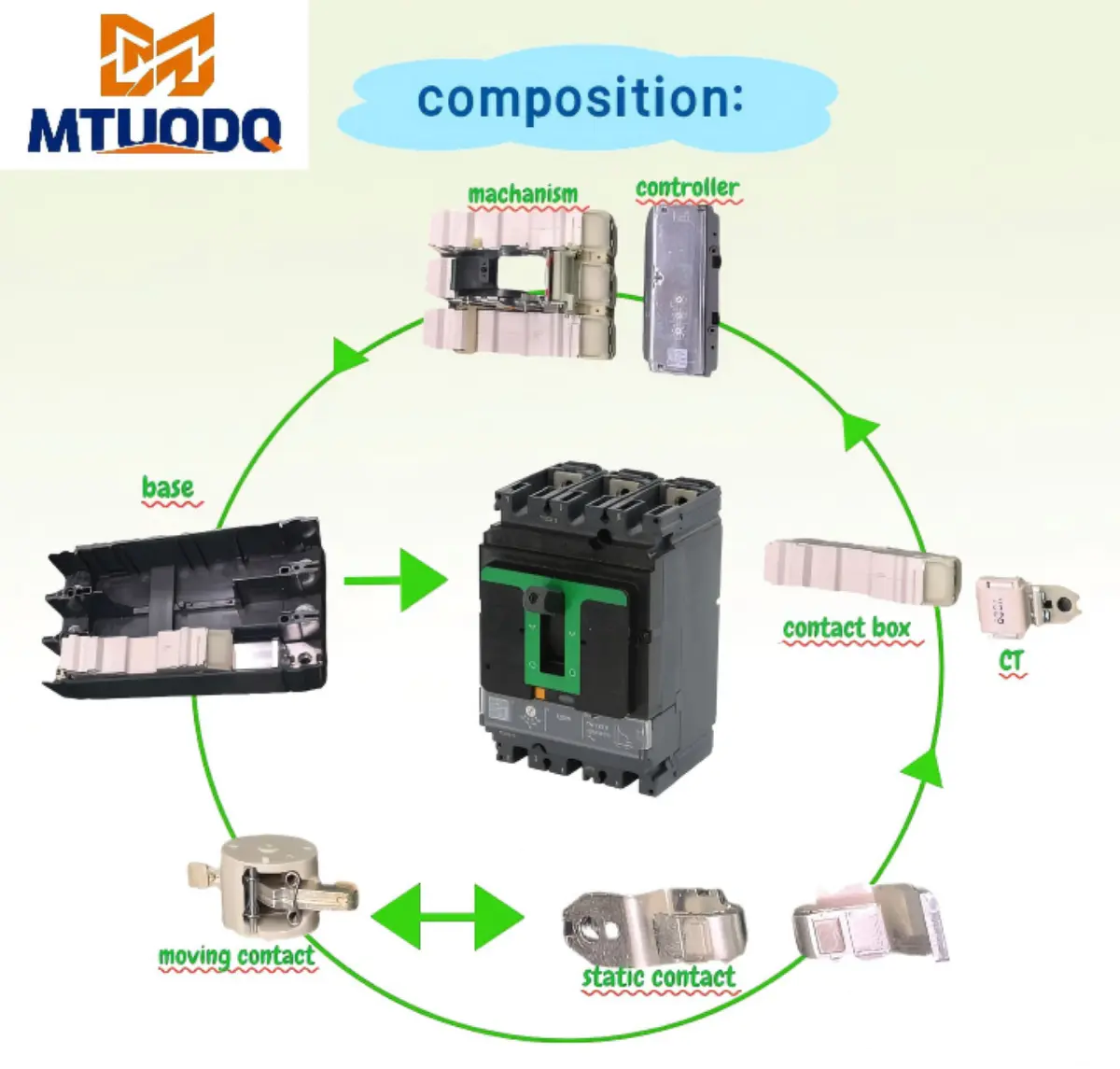

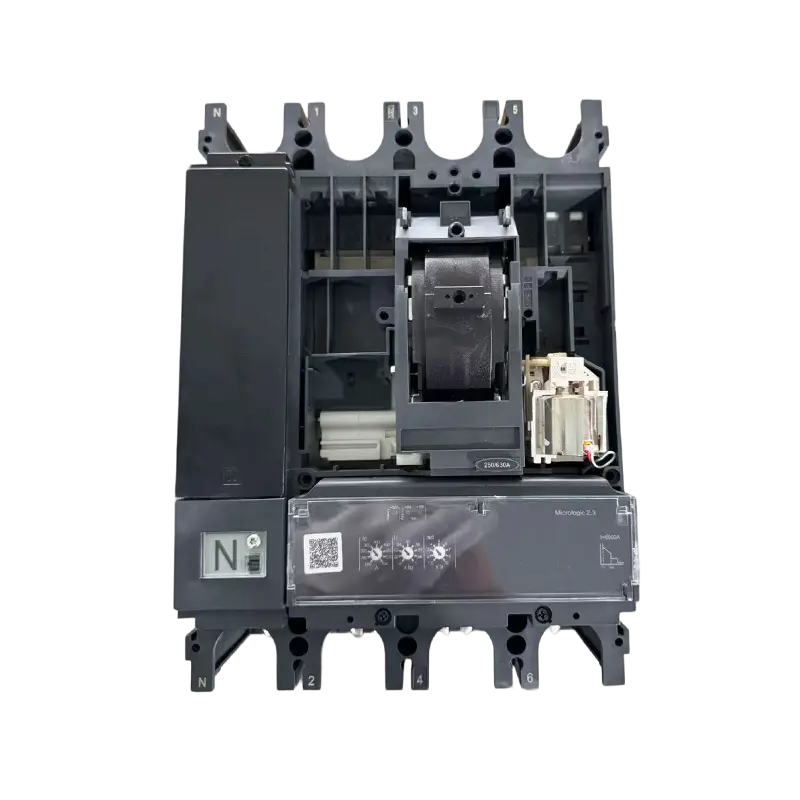

Bescherming tegen overbelasting
Gebruik thermische componenten (bimetaalstrips) of elektronische vrijgaveapparaten om de stroom te controleren.
Wanneer de stroom de ingestelde waarde overschrijdt en een bepaalde tijd aanhoudt, buigt het thermische element door de hitte (of stuurt de elektronische eenheid een signaal), waardoor het mechanische mechanisme wordt geactiveerd om het circuit te ontkoppelen en te voorkomen dat het circuit oververhit raakt.
Bescherming tegen kortsluiting
Geïmplementeerd door middel van elektromagnetische afgifte (spoel en ijzeren kern).
Wanneer er kortsluiting optreedt, genereert de onmiddellijke hoge stroom een sterk magnetisch veld, waardoor het anker in botsing komt met het ontgrendelingsmechanisme en snel wordt losgekoppeld binnen milliseconden, waardoor de foutstroom wordt onderdrukt.

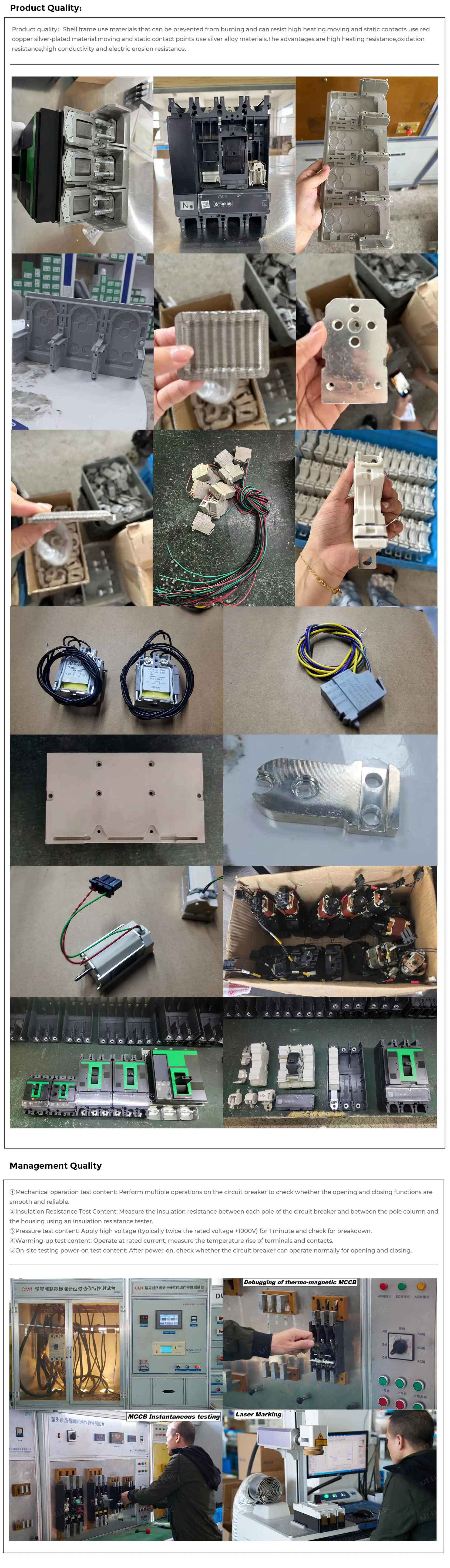

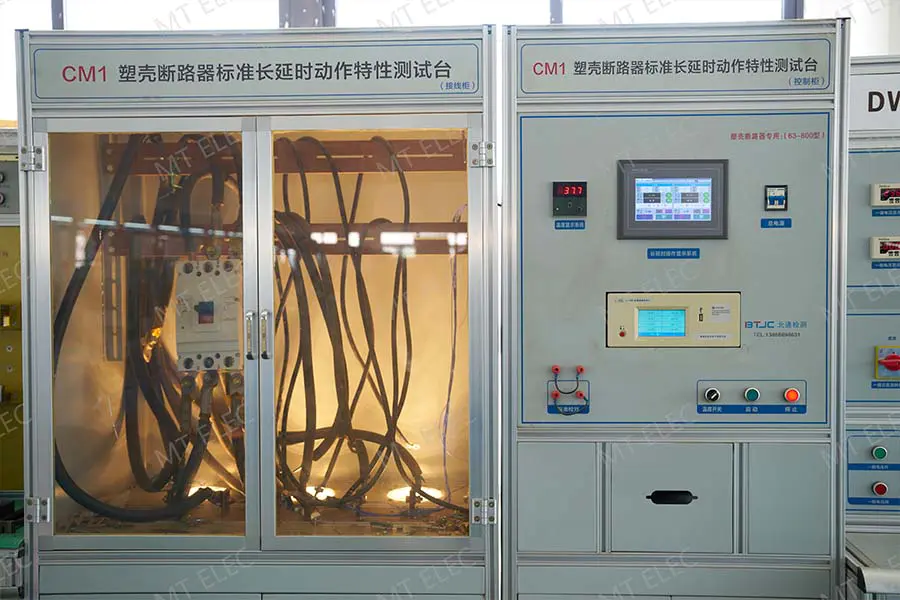

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

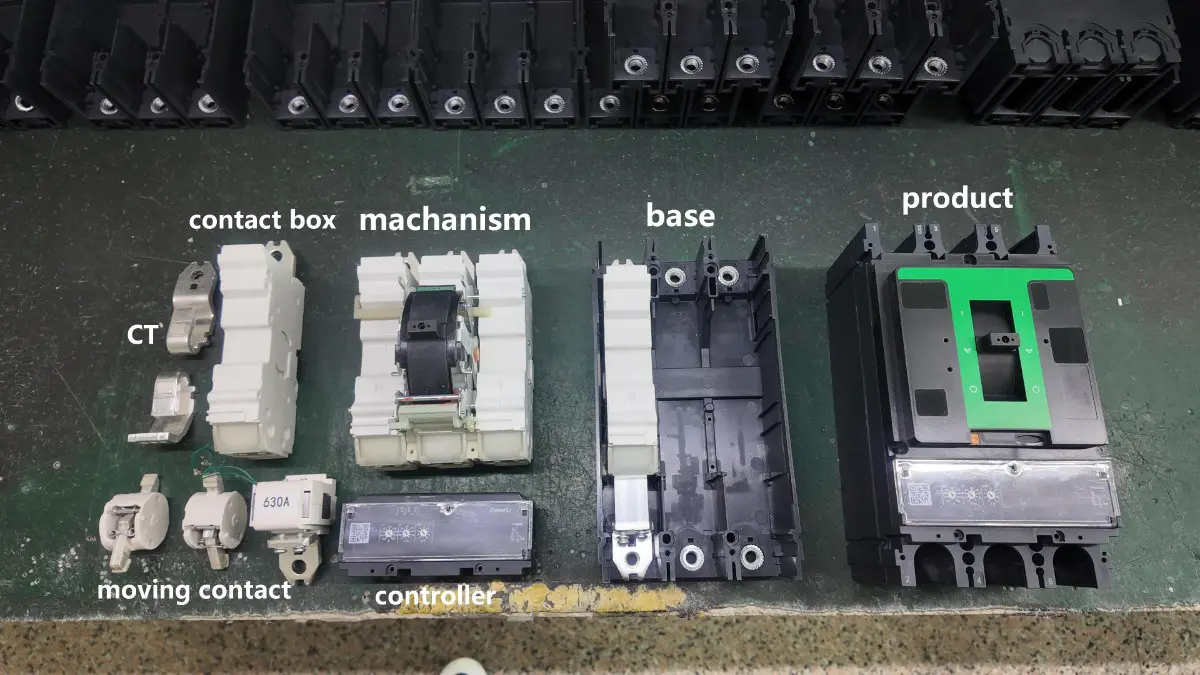

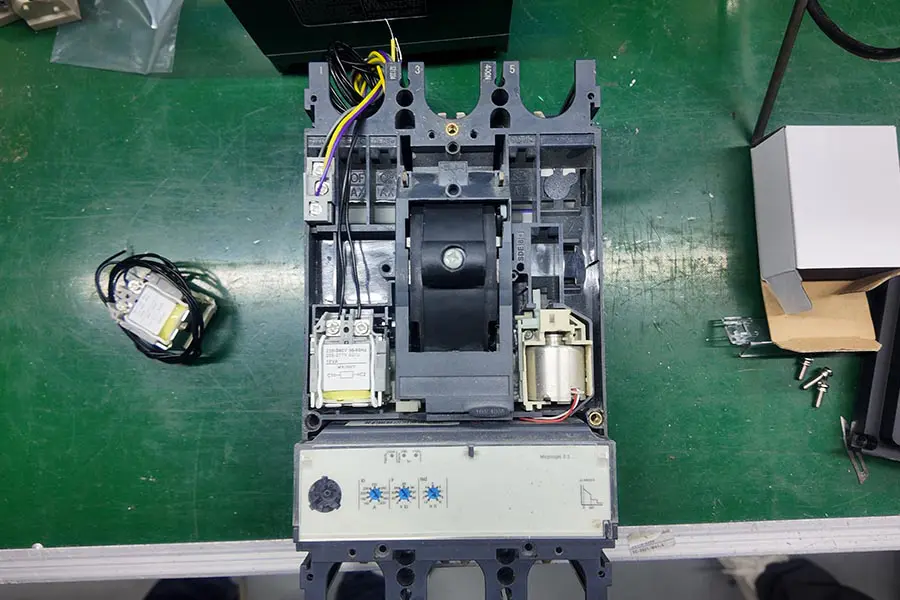

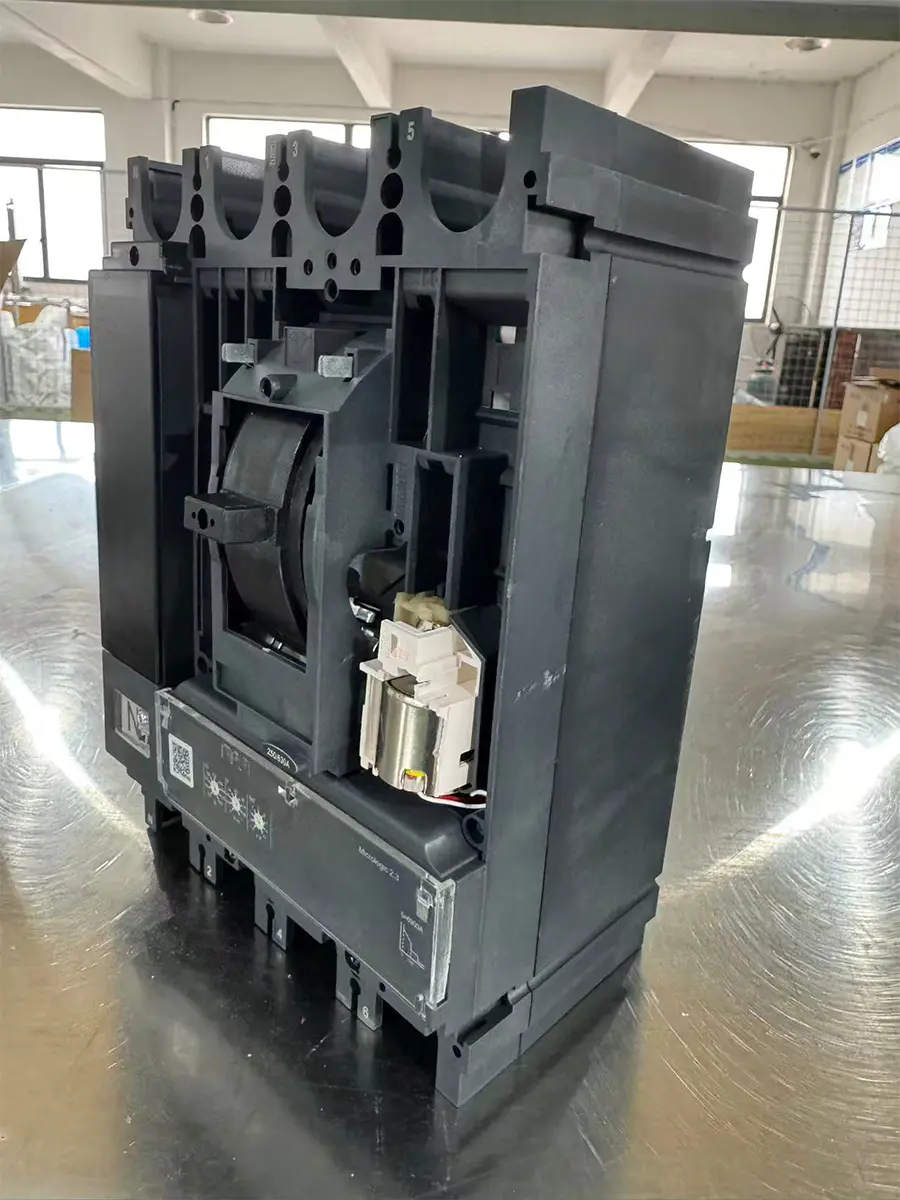

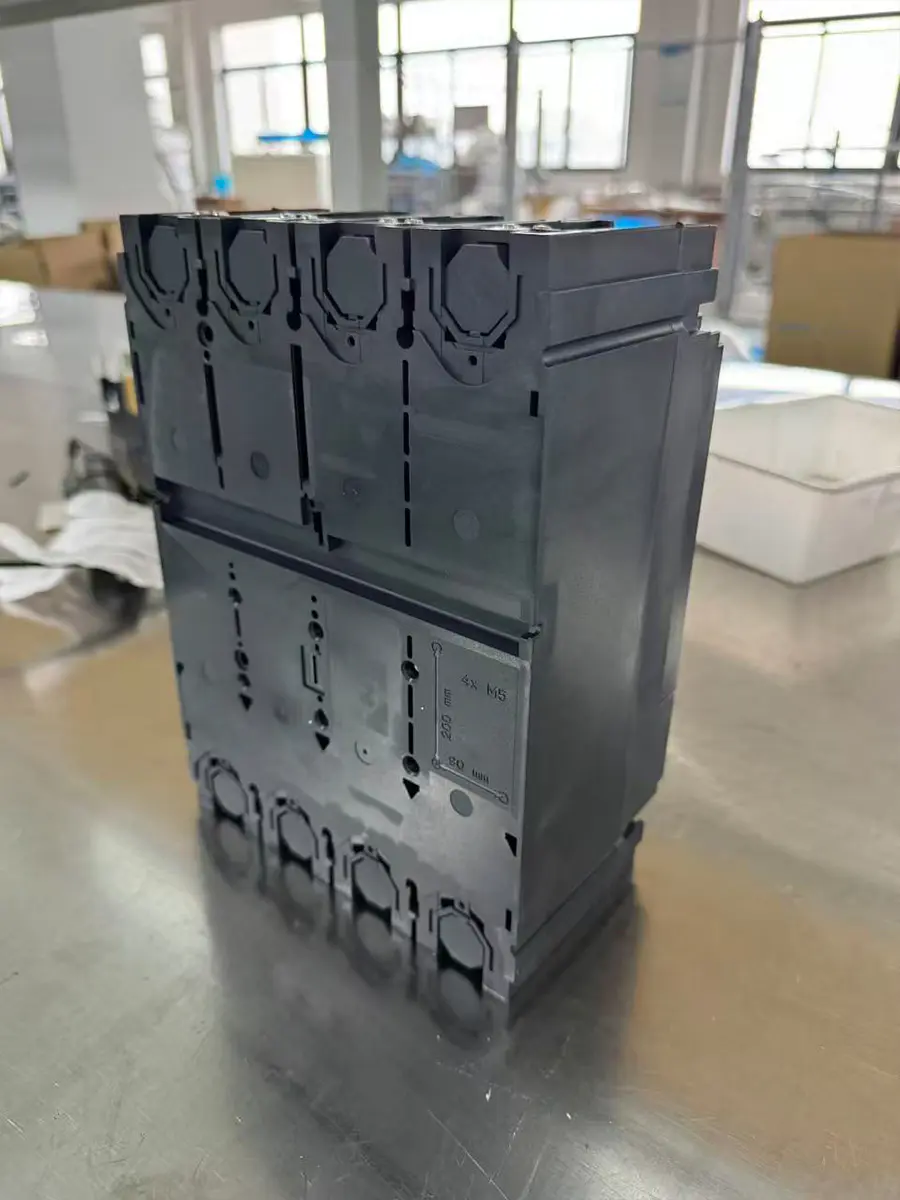

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

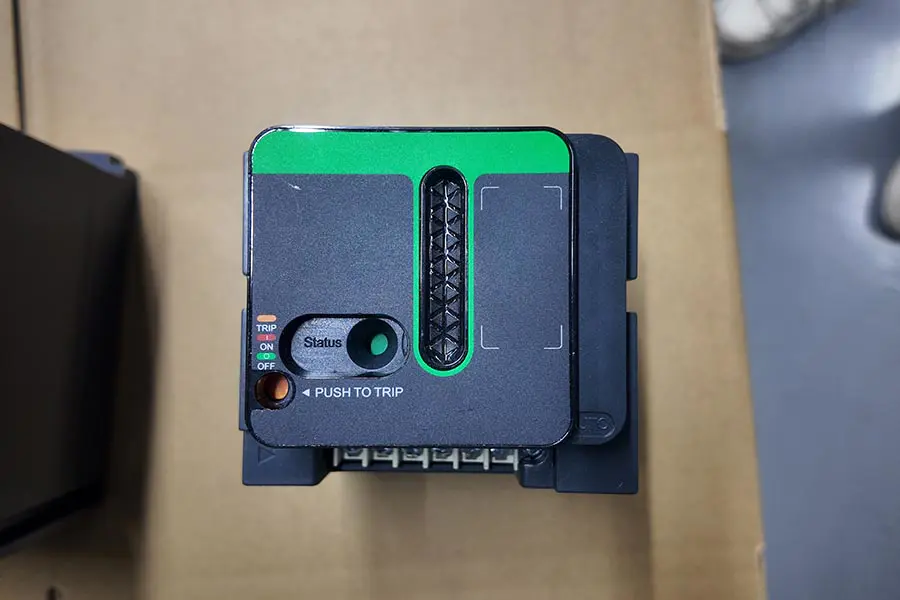

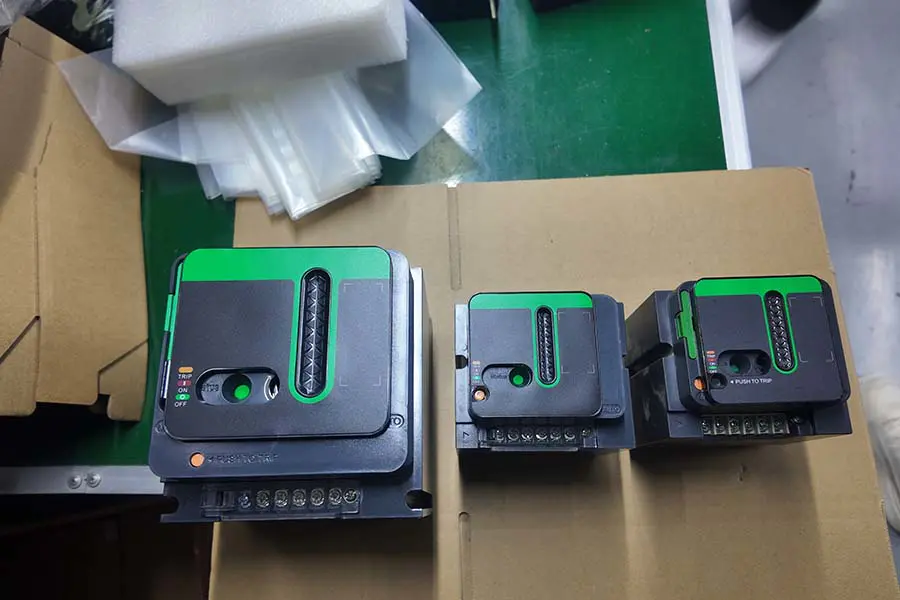

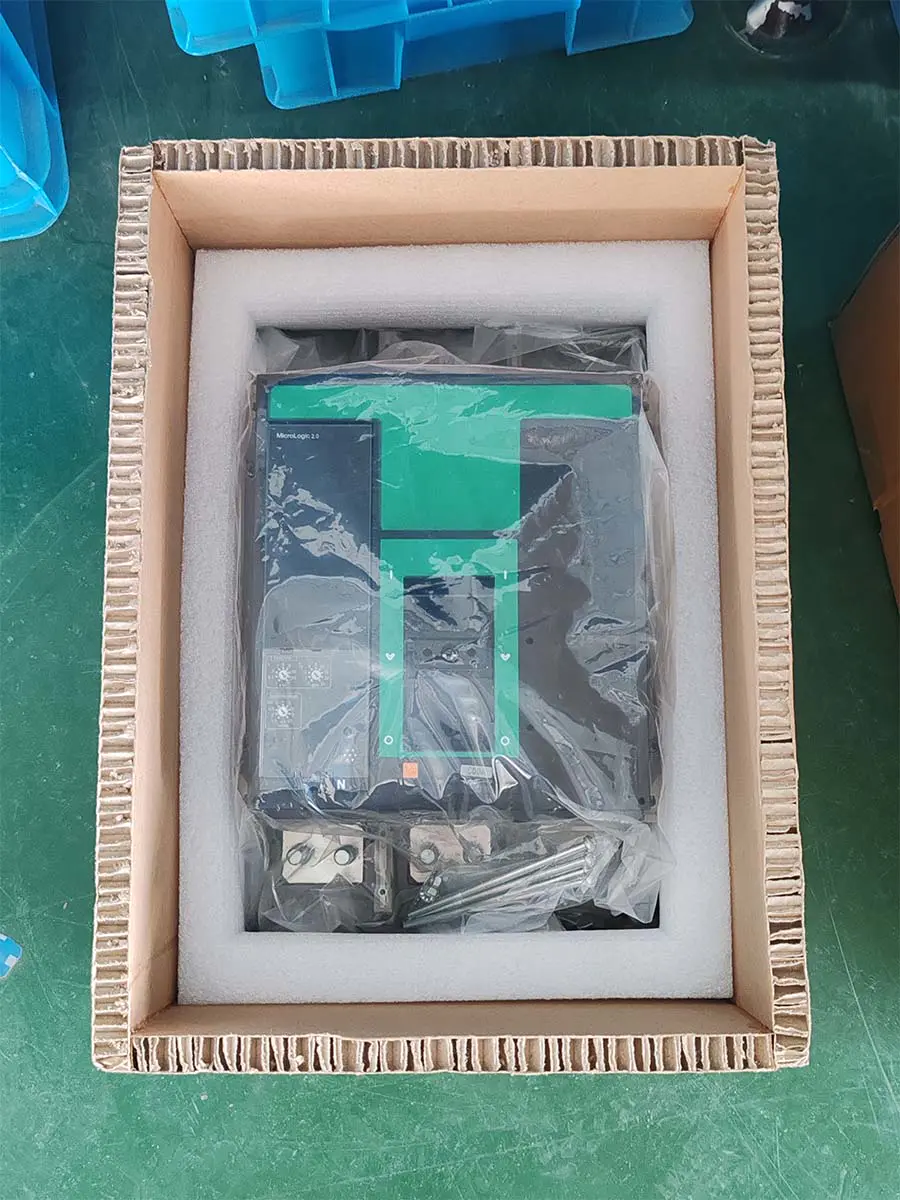

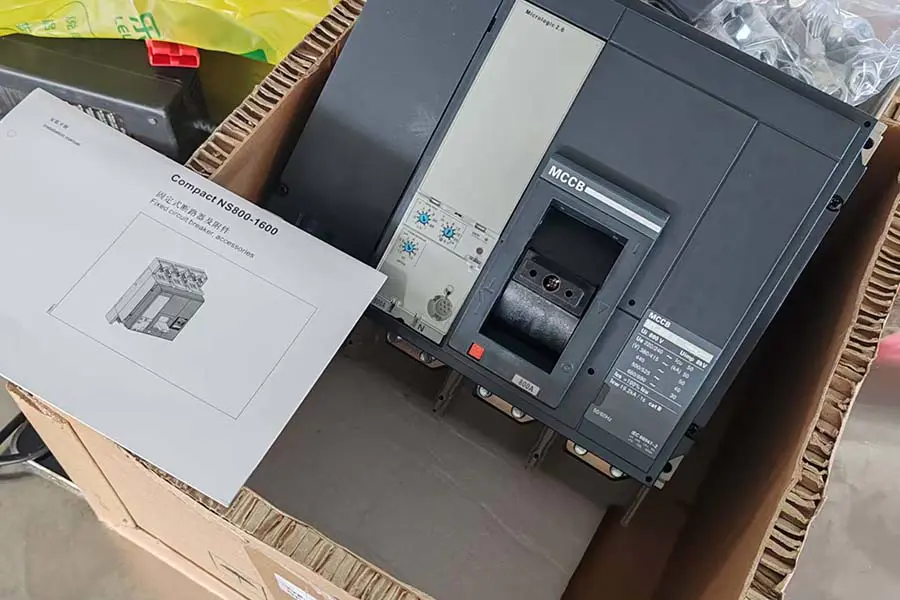

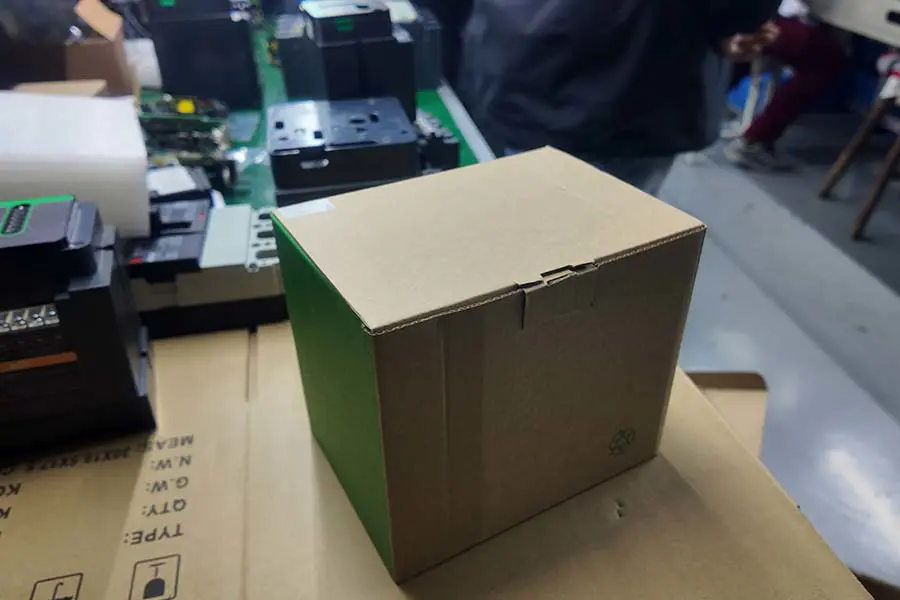

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Artikelnummer | NSX100-250 | NSX400-630 | |
| Aantal polen | 3P, 4P | ||
| Controle | Handmatig | met tuimelschakelaar met directe of verlengde draaihendel | |
| Verbindingen | Vast | aansluitingen aan de voorzijde | |
| Vast | Plug-in | aansluitingen aan de voorzijde/rear connections | |
| Elektrische kenmerken (volgens IEC60947 en EN60947-2) | |||
| Nominale stroom | In(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400.500.630 |
| Nominale isolatiespanning | Ui(V) | 800 | |
| Nominale impulshoudspanning | Uimp(kV) | 8 | |
| Nominale bedrijfsspanning | Ue(V) | Wisselstroom 50/60 Hz, 690 | |
| Gebruikscategorie | A | ||
| Capaciteitsniveaus doorbreken | F,N,H | ||
| Uitschakelvermogen (kA rms) AC 50/60 Hz 380/415 V | Ik | 36, 50, 70 | |
| Bedrijfsonderbrekingscapaciteit (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Operatie prestaties | Mechanisch | 20000 | 10000 |
| Elektrisch | 10000 | 5000 | |
| Bescherming | TMD, Micrologic | ||
| Indicatie- en controlehulpmiddelen | |||
| Hulpschakelaar | |||
| MX-shuntspoel | ■ | ||
| MN-onderspanningsspoel | ■ | ||
| Model | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Shell-stroom | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Nominale werkspanning | Ue(v) | AC415/550V | ||||
| Nominale isolatiespanning | Ui(v) | 690V | ||||
| Nominale impulshoudspanning | Uimp(kv) | 6 kV | ||||
| Aantal polen | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nominale limiet kortsluituitschakelvermogen Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nominaal uitschakelvermogen bij kortsluiting Ics (kA) | 110-400V | 50% IC / 25-50% IC | 50%ICU | 50%ICU / 50%ICU | 100%(220-415V) | 100%(220-415V) |
| 415-550V | 25%ICU / 25-50%ICU | 50%ICU | 50%ICU / 50%ICU | 50%(440V) | 50%(440V) | |
| Duurzaamheid | Mechanisch | 13000 | 13000 | 10000 | 10000 | 10000 |
| Elektrisch | 4000 | 4000 | 5000 | 4000 | 3000 | |
