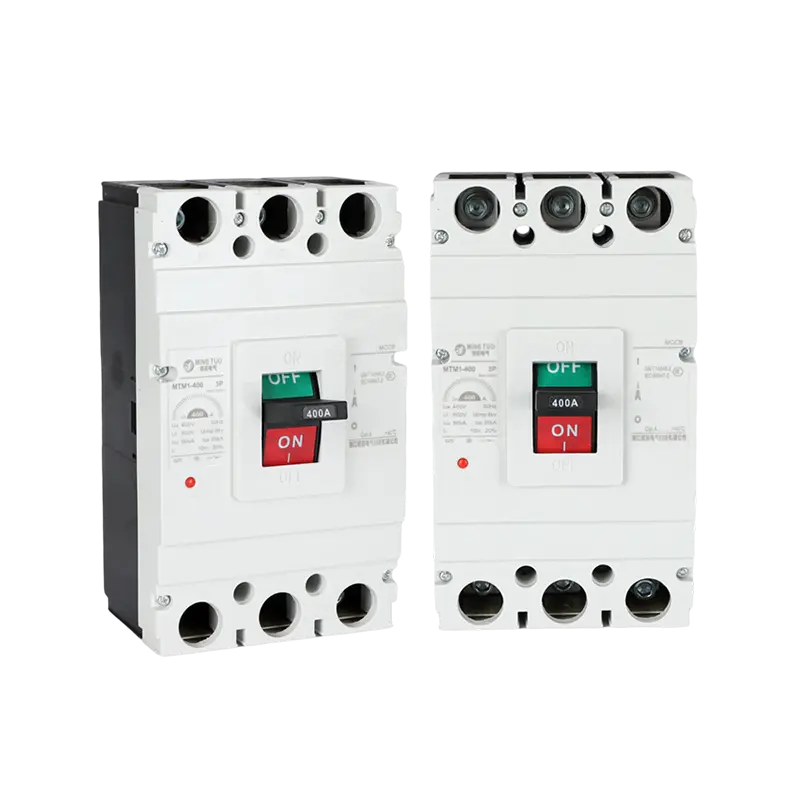

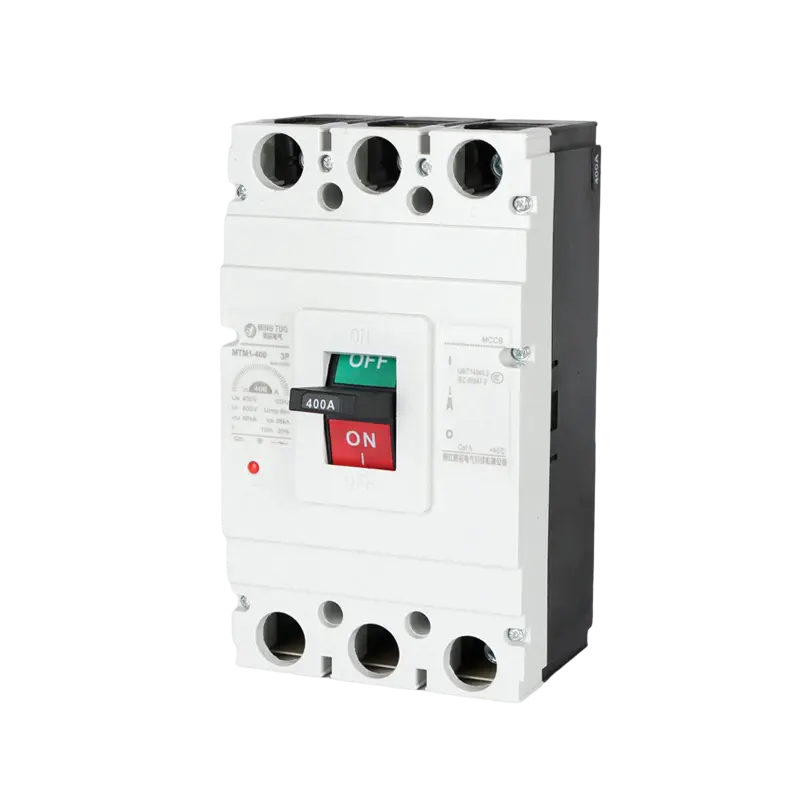

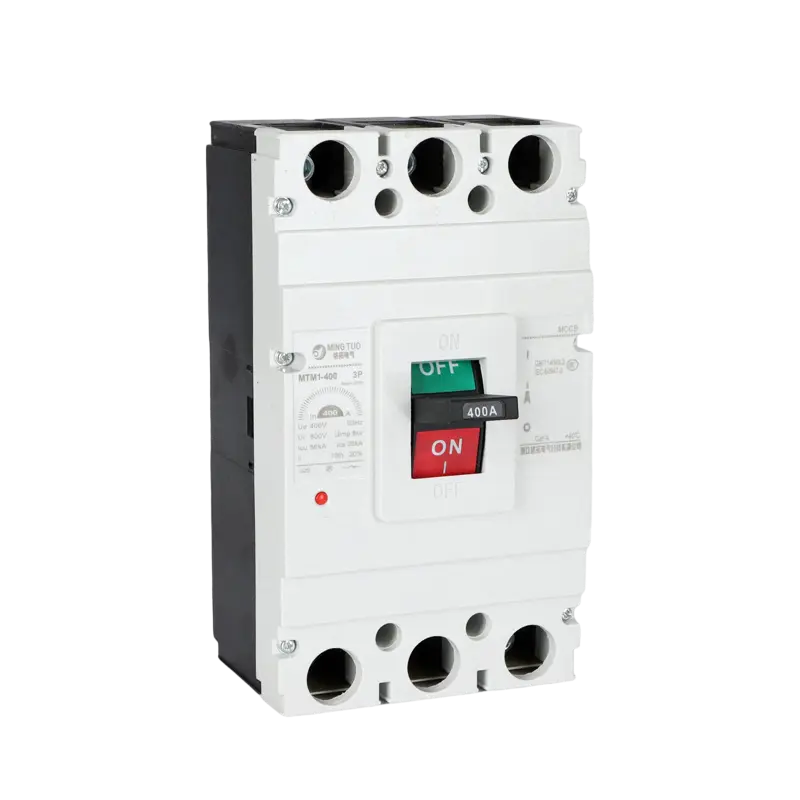

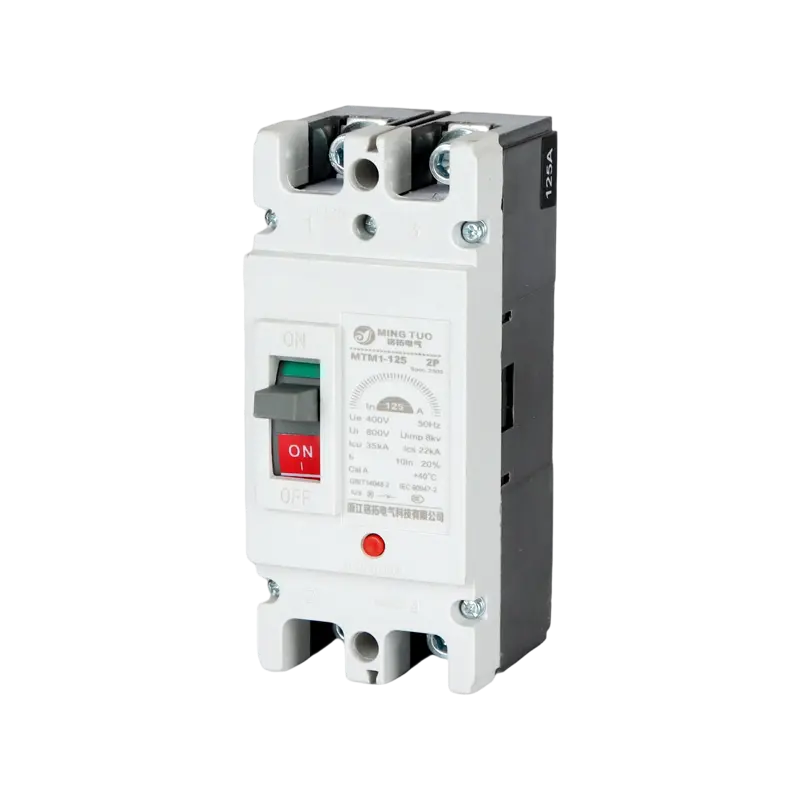

Name: MT-M1 3/4P AC stroomonderbreker met gegoten behuizing, 63A–1600A, betrouwbare elektrische bescherming
Rating: 5 (99 reviews)

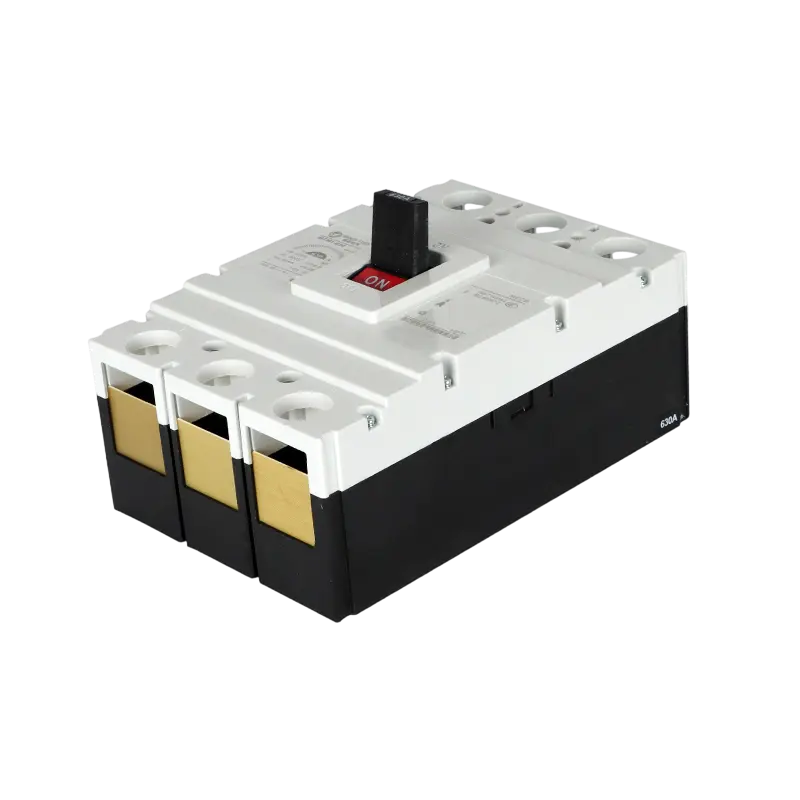

MT-M1 3/4P AC stroomonderbreker met gegoten behuizing, 63A–1600A, betrouwbare elektrische bescherming

Beschrijving:

De MT-M1-serie gegoten stroomonderbrekers (MCCB) zijn ontworpen om betrouwbare bescherming en controle te bieden in AC 50 Hz stroomdistributiesystemen, met nominale bedrijfsspanningen tot 400 V en stromen variërend van 63 A tot 1600 A. De MT-M1 is ontworpen om circuits en aangesloten apparatuur te beveiligen en onderbreekt op efficiënte wijze overbelastingen, kortsluitingen en onderspanningsomstandigheden, terwijl hij ook het incidenteel starten van de motor beheert zonder de systeemintegriteit in gevaar te brengen.

Deze MCCB is compact en toch robuust en beschikt over een superieur breekvermogen en minimale boogvorming, waardoor operationele betrouwbaarheid op lange termijn wordt gegarandeerd. Het modulaire ontwerp maakt zowel verticale als horizontale montage mogelijk, waardoor een flexibele installatie in krappe elektrische panelen of motorcontrolecentra mogelijk wordt. De MT-M1 is volledig gecertificeerd volgens IEC 60947-2 en GB14048.2 en voldoet aan de internationale kwaliteits- en veiligheidsnormen.

Toepassingen:

De MT-M1 MCCB biedt betrouwbare bescherming in diverse elektrische systemen, waaronder:

Hoofd- en secundaire stroomverdeelpanelen

Motorcontrolecentra en startpanelen

Beschermingscircuits voor generatoren

Industriële en productiemachines

Commerciële en residentiële elektrische installaties

Integratiesystemen voor zonne- en windenergie

Werkingsprincipe: Het werkingsprincipe van de MCCB uit de MT-M1-serie is het bewaken van de circuitstroom en, in geval van overbelasting, kortsluiting of aardfout, het automatisch bepalen en activeren van het mechanisme om het circuit snel te onderbreken. Het dooft de boog ook veilig via een boogblussysteem, waardoor de storing betrouwbaar wordt afgesloten en het circuit en de apparatuur worden beschermd.

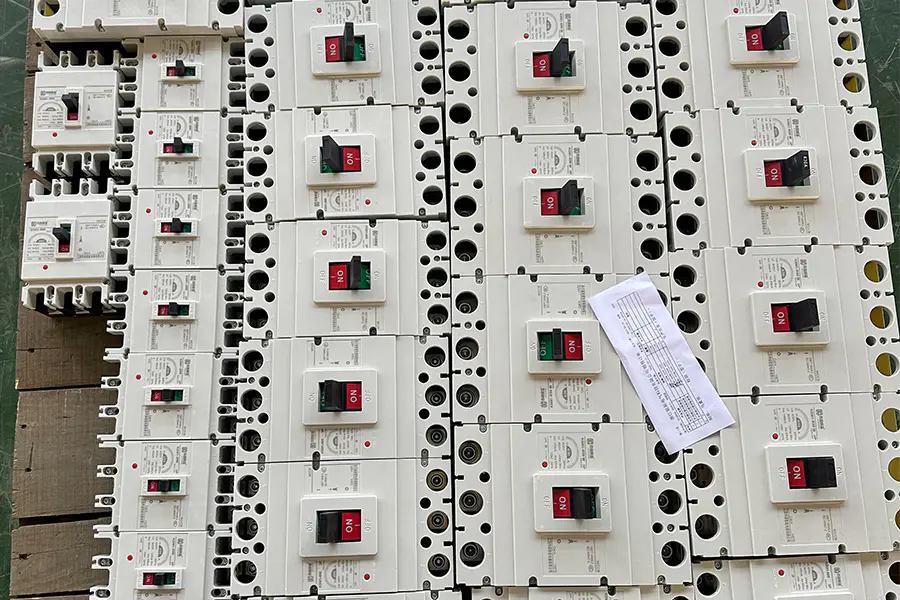

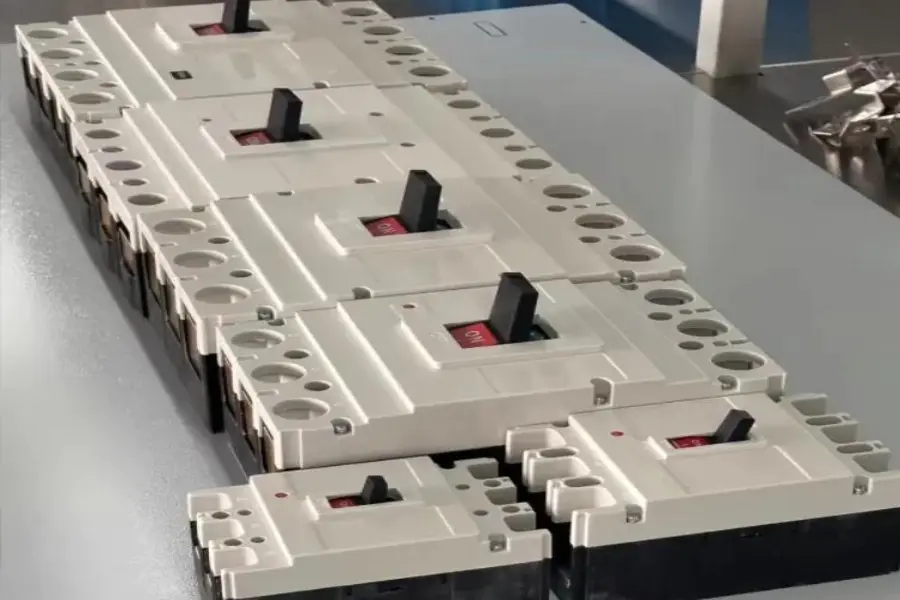

MCCB

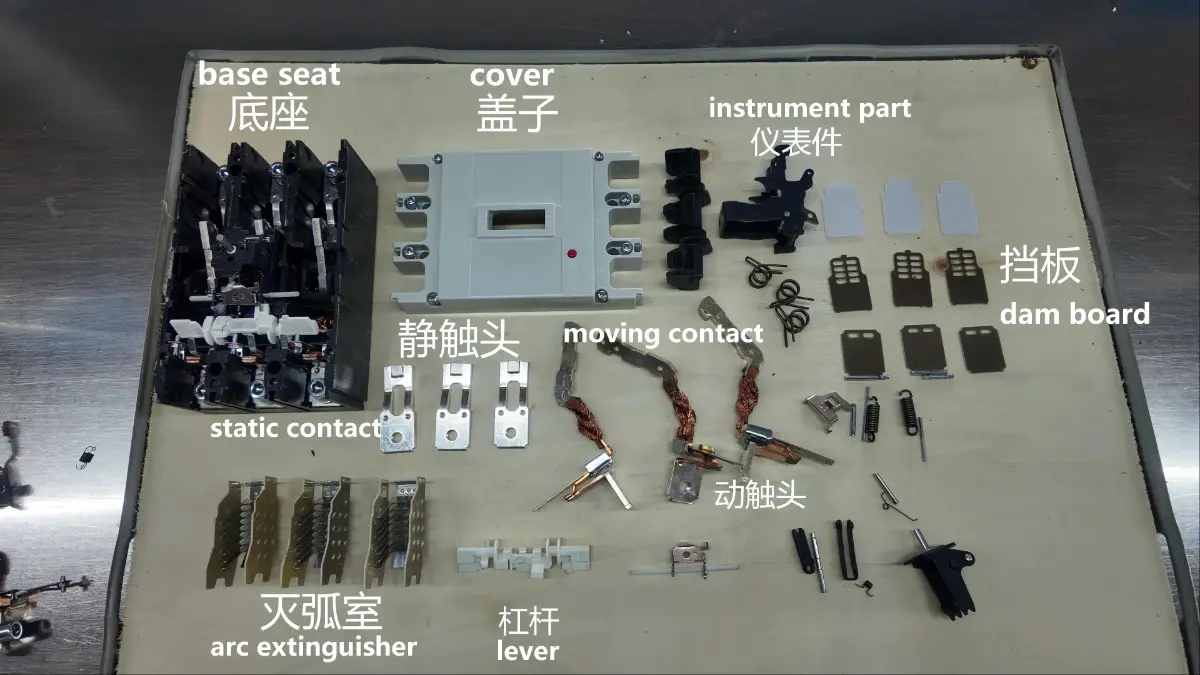

MCCB Assemble
MCCB Assemble

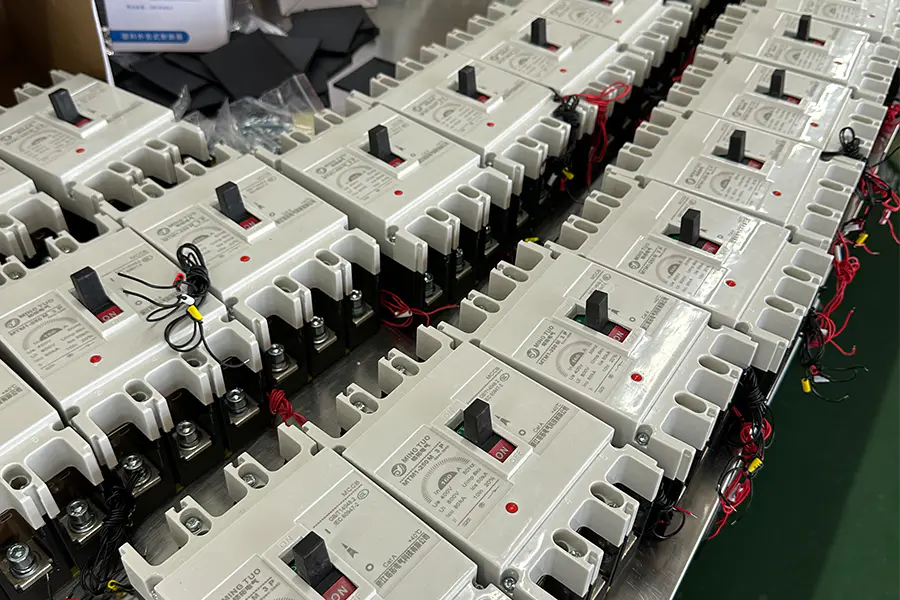

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.

High and Low Voltage Switchgear (ACB, MCCB, VCB)

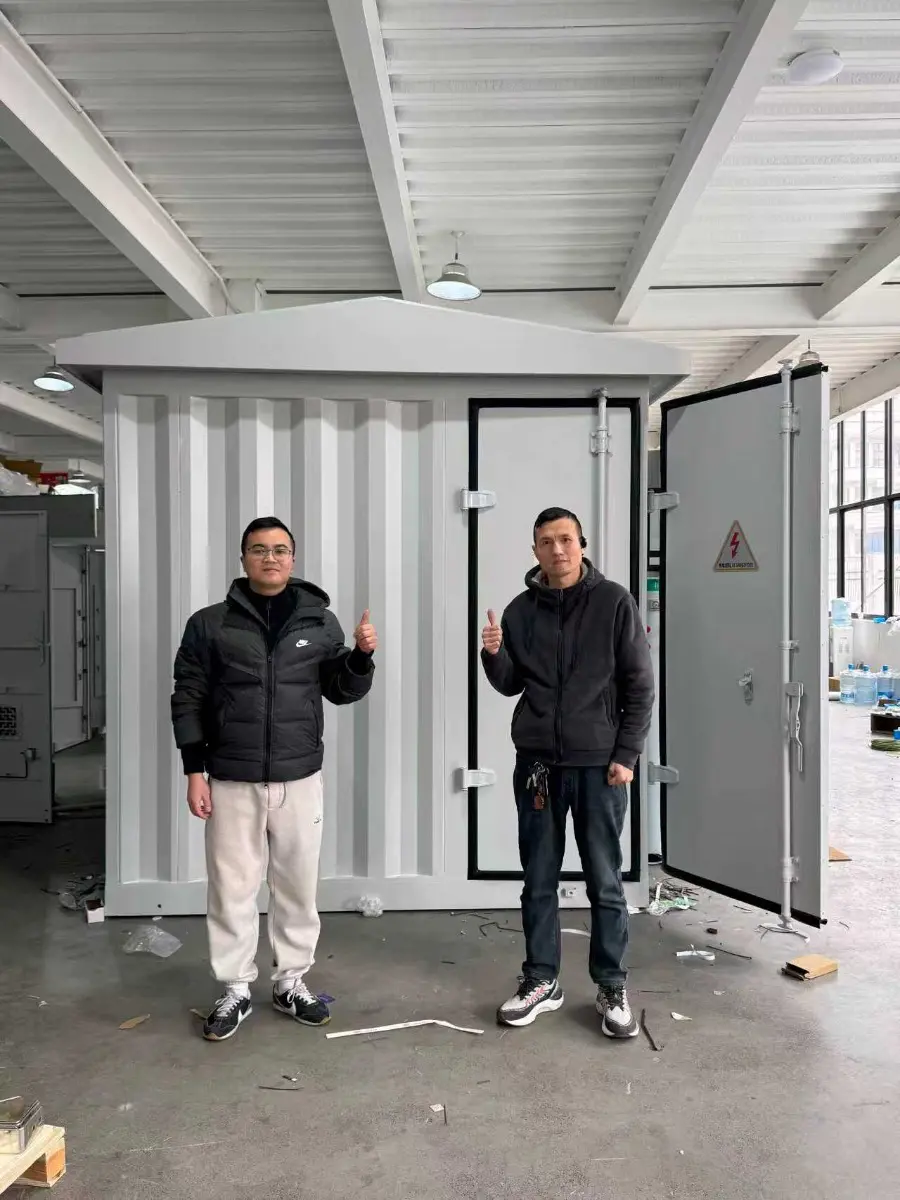

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB
b64cb82cb063b5509f2ea787600334d2
3c16a183fdcdba56f310533eba28cb60

Typ	paal	Externe afmetingen						Installatieafmetingen (mm)			Afmetingen aansluiting achterpaneel (mm)
		L	L1	W	H	H1	H2	a	b	∅d	een1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M, H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Links 44 Rechts 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M, H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Typ	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm (A)	63		125			250
Nominale stroom (A)	10,16,20,25,32,40,50,63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100,125,140,160,180,200,225,250
Nominale spanning Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nominale isolatiespanningUi(V)	AC800		AC800			AC800
Aantal polen	3,4	3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4	2,3,4
IcukA） Nominale limietkortsluiting niveau van breekcapaciteit	L	M	S	L	M	S	L	M
IcukA） Nominale limietkortsluiting breekvermogen	12	35	12	35	50	12	35	50
Ics（kA） Nominaal kortsluitvermogen	6	22	6	22	35	6	22	35
Nominale limietkortsluiting breekvermogen	4500		3000			2500
Operatielevensduur (cyclus)	8500		7000			6500
Boogafstand (mm）	0、< 50		0、< 50			< 50
Afmetingen
Installatiegrootte
