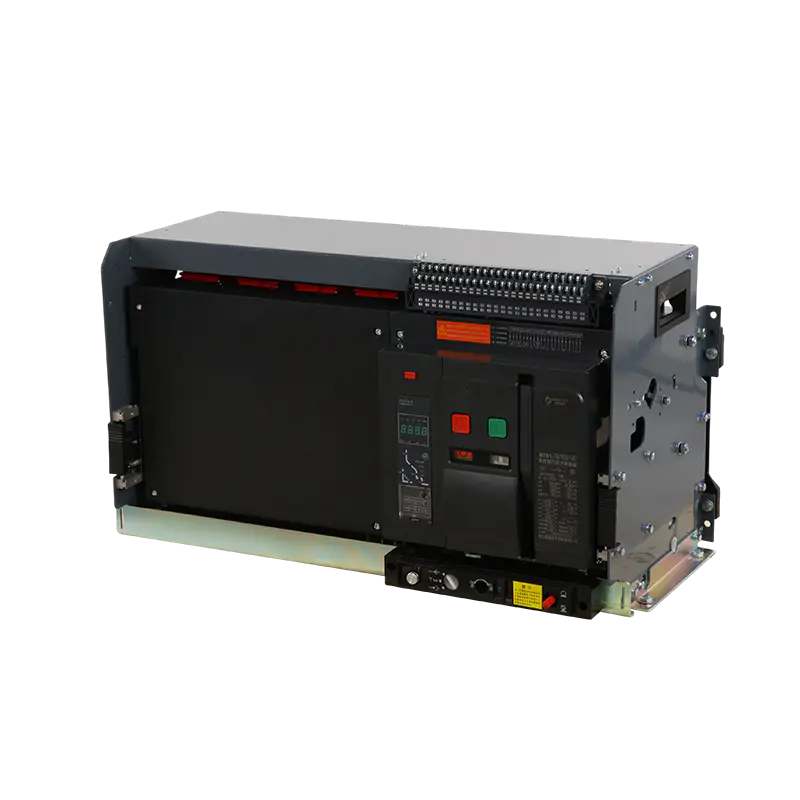

Beschrijving: Productoverzicht

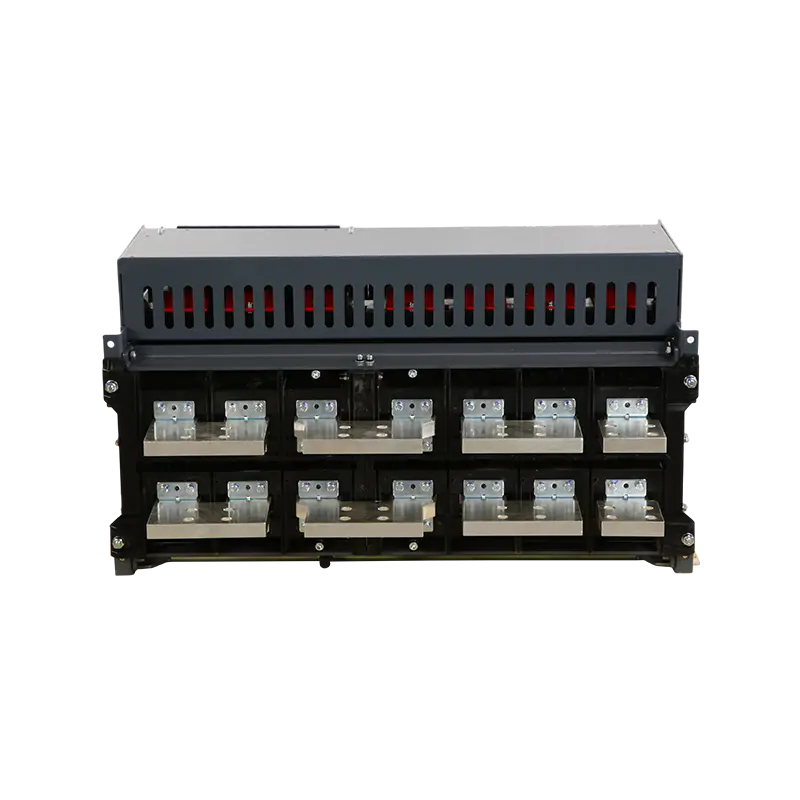

De uittrekbare luchtstroomonderbreker uit de MT-serie is ontworpen voor laagspanningshoofddistributiesystemen die een hoge stroomcapaciteit, operationele flexibiliteit en betrouwbare beveiligingsprestaties vereisen. Met een uittrekbare structuur kan de onderbreker veilig worden ingebracht, uitgetrokken of geïsoleerd zonder de hoofdbedrading los te koppelen, waardoor inspectie en onderhoud efficiënter worden.
Deze serie bestrijkt een nominaal stroombereik van 2000A tot 3200A en is geschikt voor gebruik als hoofdstroomonderbreker of als zware voedingsonderbreker in industriële en commerciële energiesystemen. Het luchtboogdovende ontwerp maakt stabiele onderbrekingsprestaties mogelijk bij overbelasting en kortsluiting, waardoor de systeemcontinuïteit en de veiligheid van de apparatuur worden gehandhaafd.
De MT-serie voldoet aan de relevante normen voor laagspanningsstroomonderbrekers, waaronder IEC 60947-2 en GB 14048.2, waardoor deze geschikt is voor integratie in gestandaardiseerde schakelapparatuur en stroomverdeelkasten. Op grote schaal gebruikt in fotovoltaïsche energieopwekking, nieuwe energie-industrie en mijnbouwbedrijven, AI-datacenters, energiecentrales en aluminiumproductie-installaties.
Toepassingen:
Uitrijdbare luchtstroomonderbrekers uit de MT-serie worden veel gebruikt in laagspanningsstroomdistributiesystemen waar hoge stroomwaarden en operationele betrouwbaarheid vereist zijn. Typische toepassingen zijn onder meer:
Industriële productiefabrieken
Commerciële en gemengde gebouwen
Datacenters en kritieke faciliteiten
Ziekenhuizen en openbare infrastructuur
Stroomverdeelpanelen en schakelsystemen
Hun uittrekbare ontwerp maakt ze bijzonder geschikt voor installaties die routineonderhoud, systeemupgrades of minder downtime vereisen.
 | |
 |  |
 |  |

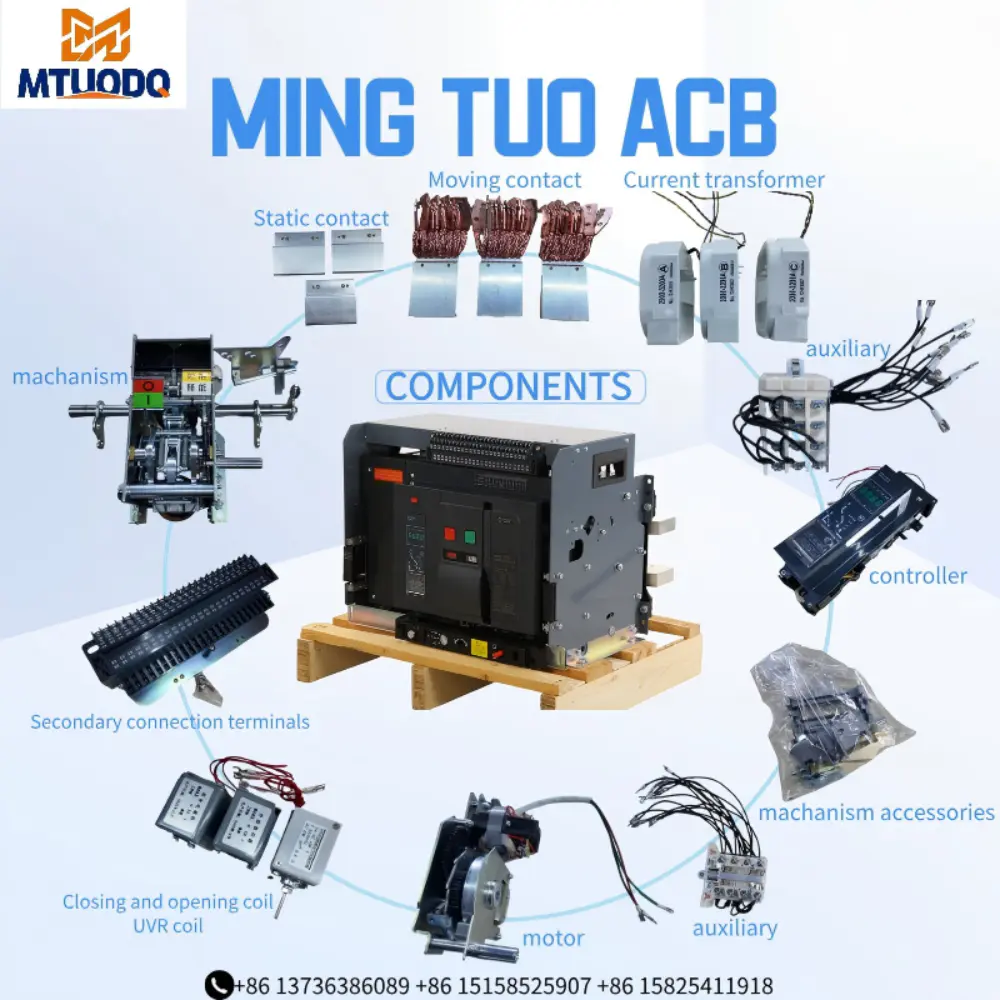

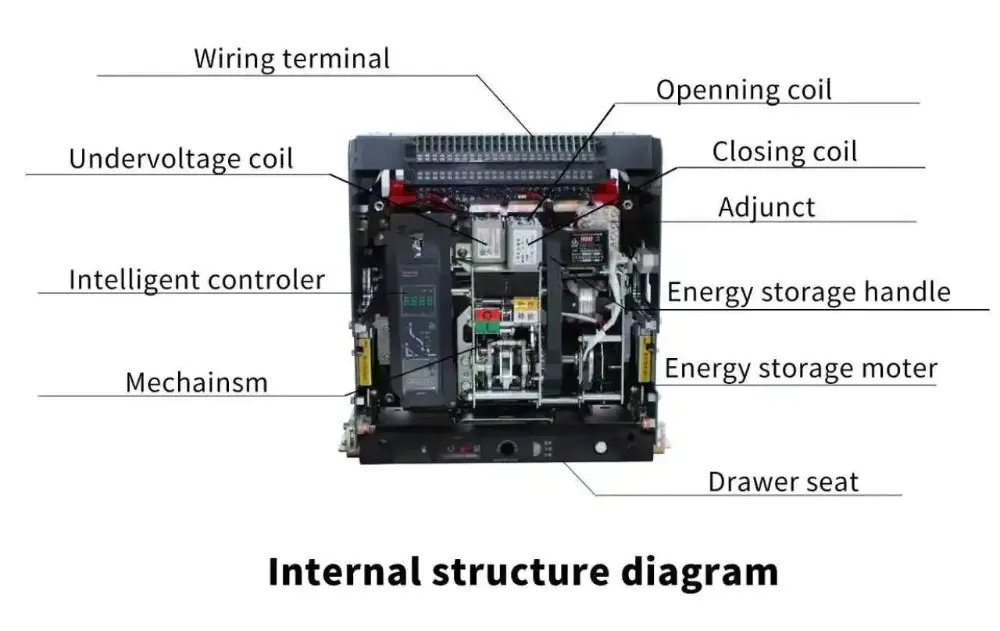

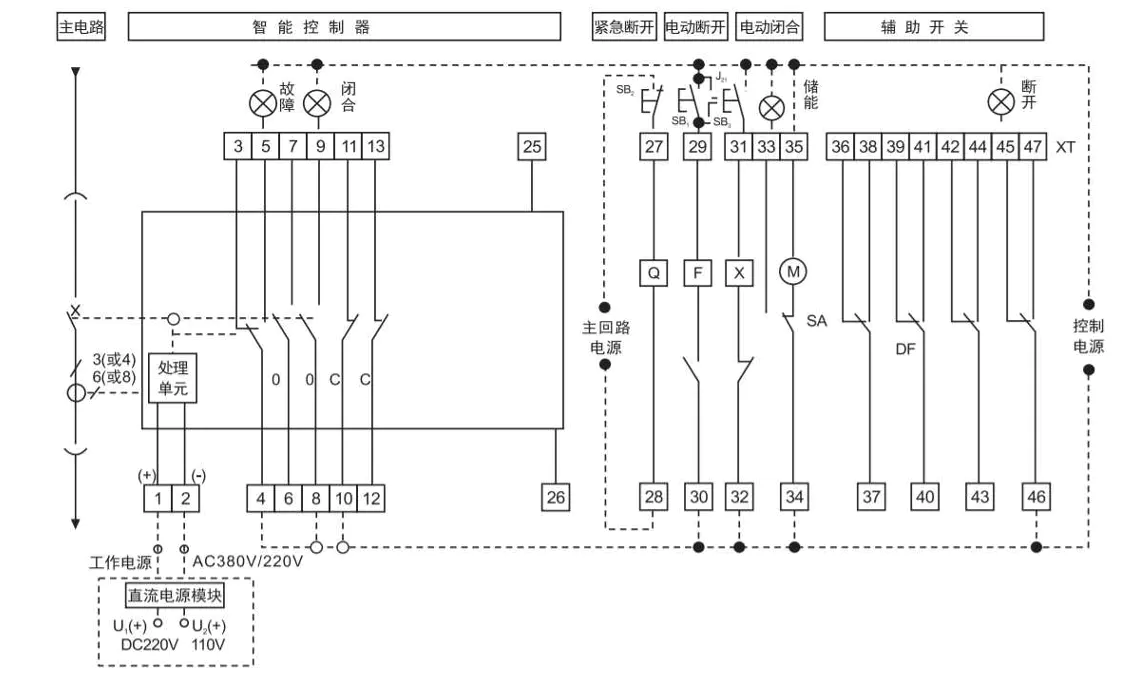

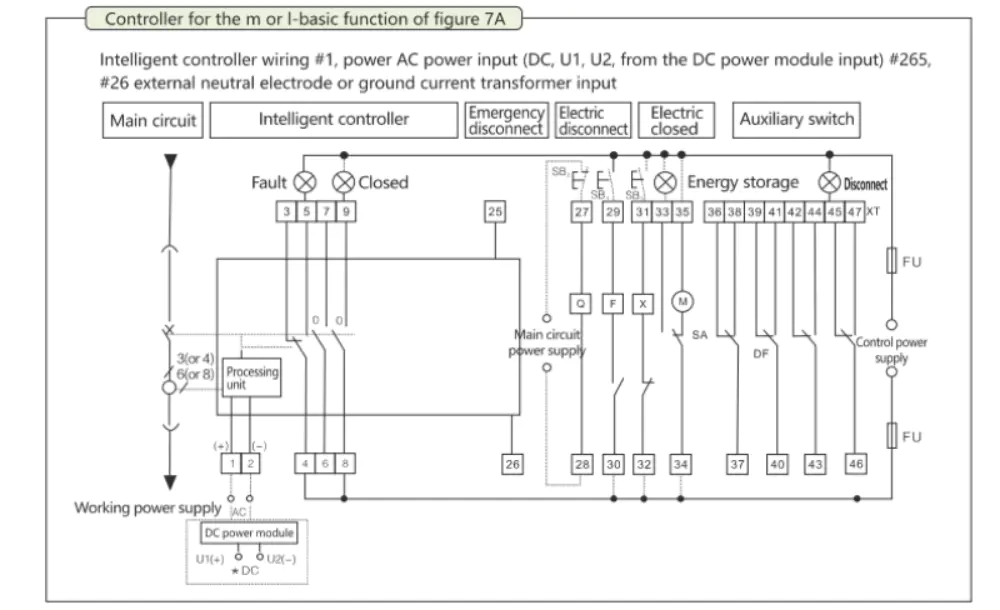

Wanneer het product zich in de gesloten en ingeschakelde toestand bevindt en er sprake is van overbelasting of kortsluiting, onderspanning of faseverlies in het circuit, zal de stroomtransformator in de ACB het stroomsignaal detecteren, dat naar de controller wordt verzonden. De controller stuurt dan een commando naar het mechanisme om uit te schakelen, waardoor de dynamische en statische contacten worden gescheiden en losgekoppeld, en het product wordt geopend, waardoor de functie van het beschermen van de backend-belasting wordt bereikt.
Dubbele voeding realiseert mechanische en elektrische vergrendeling, waarbij wordt geschakeld tussen twee voedingslijnen. Wanneer de netstroom beschikbaar is, is de stroomonderbreker van de netstroom gesloten, maar kan de stroomopwekking niet worden gesloten. Wanneer de netvoeding wordt uitgeschakeld, genereert de generator stroom en is de stroomonderbreker van de stroomopwekkingslijn gesloten, maar kan de netvoeding niet worden gesloten. Slechts één van de twee stroombronnen kan worden gesloten.
 |  |

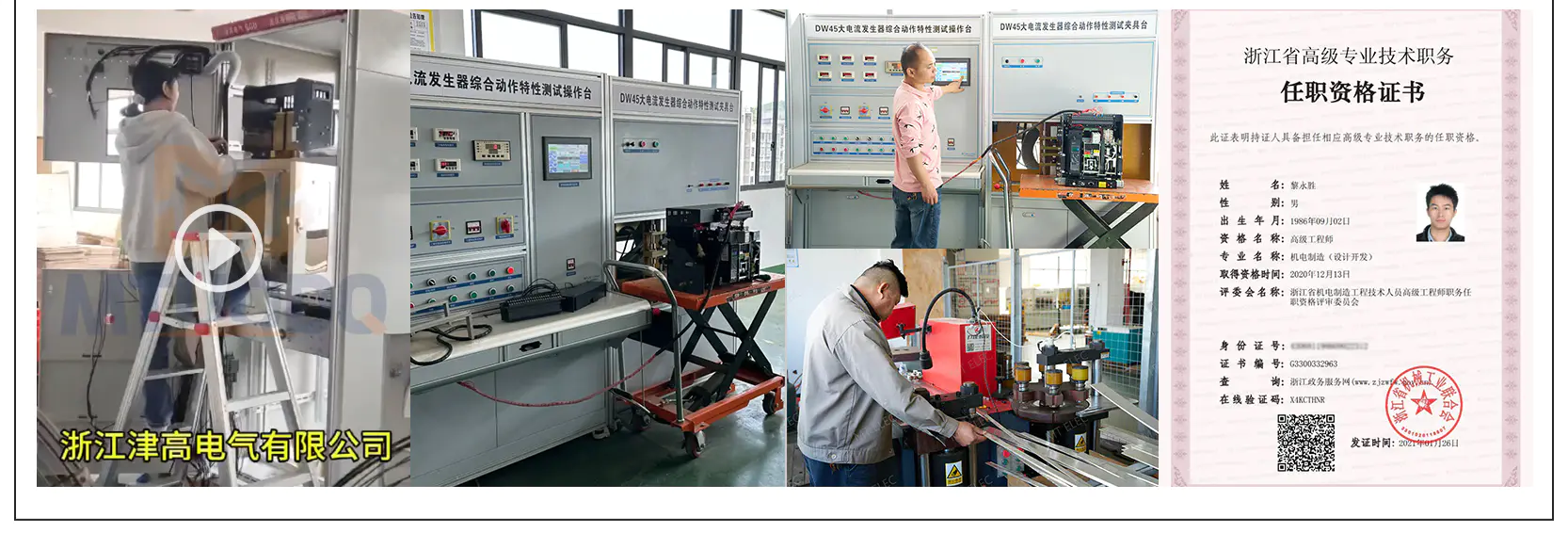

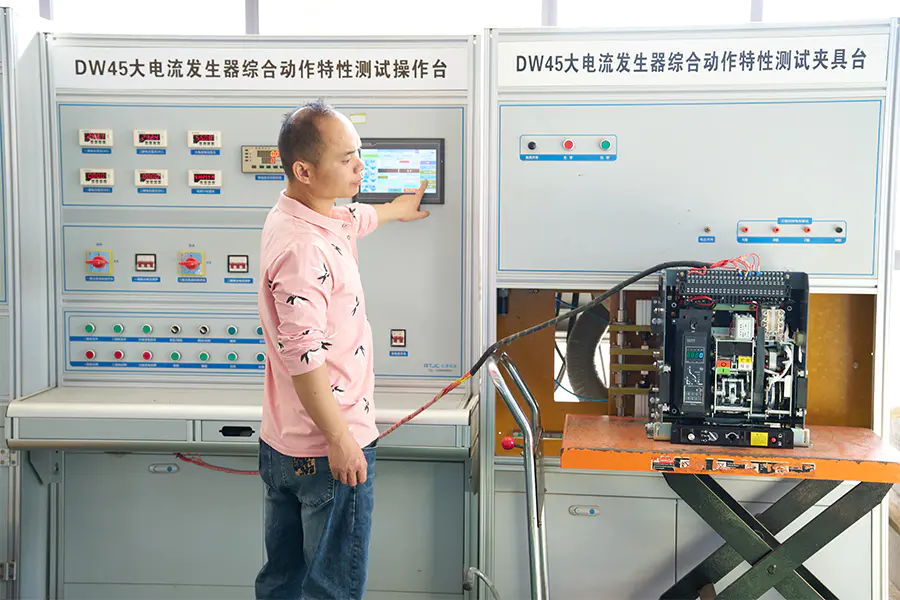

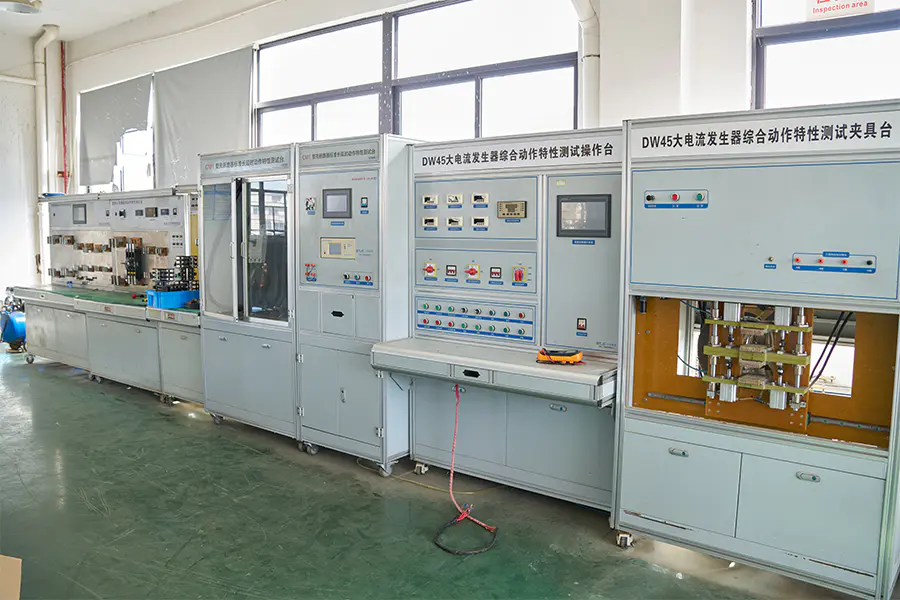

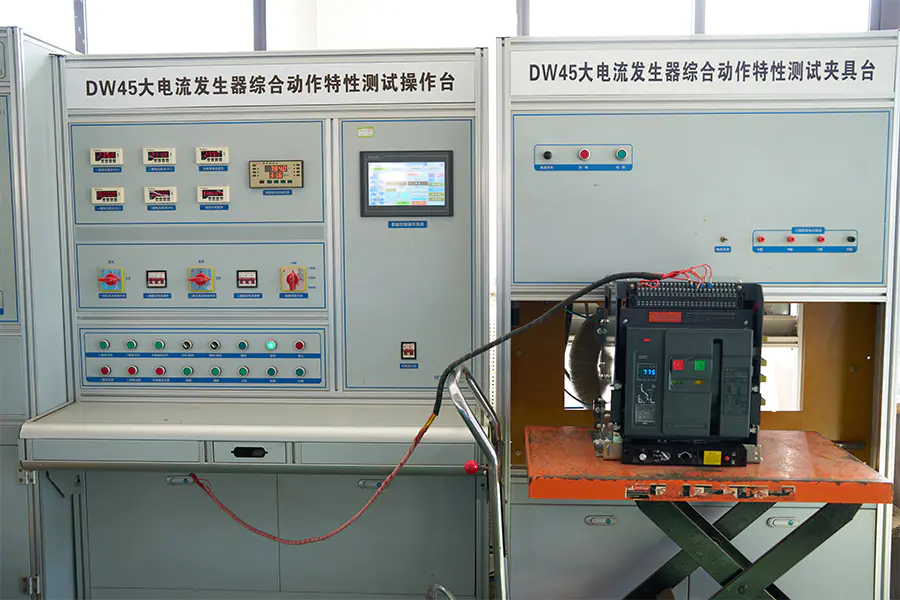

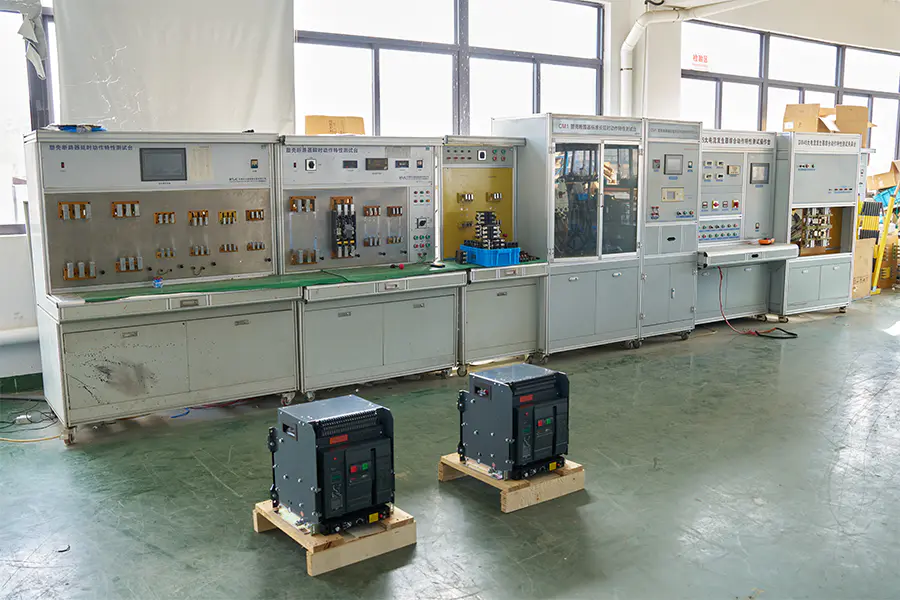

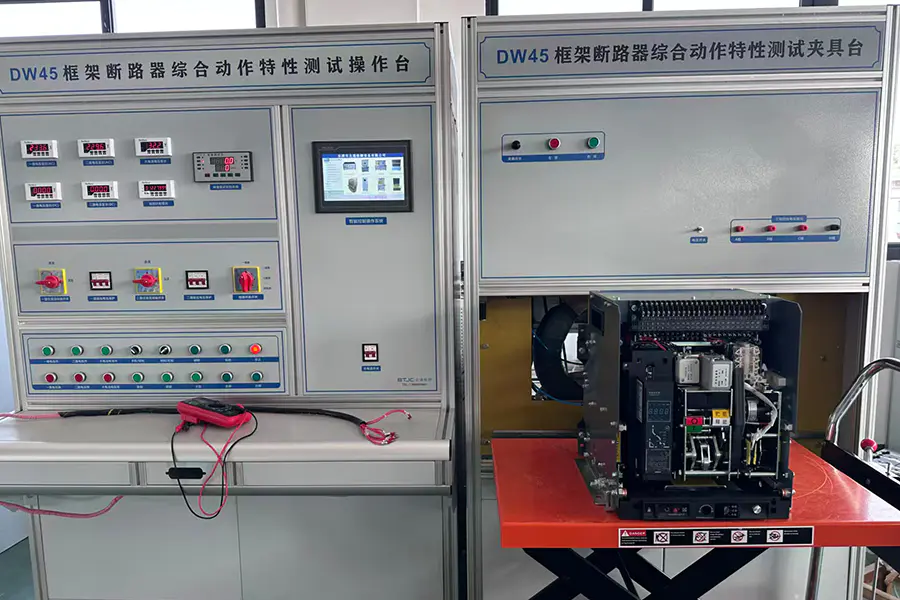

ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing
ACB Closing/Opening - Energy Storage - Overload - Short Circuit - Undervoltage Testing

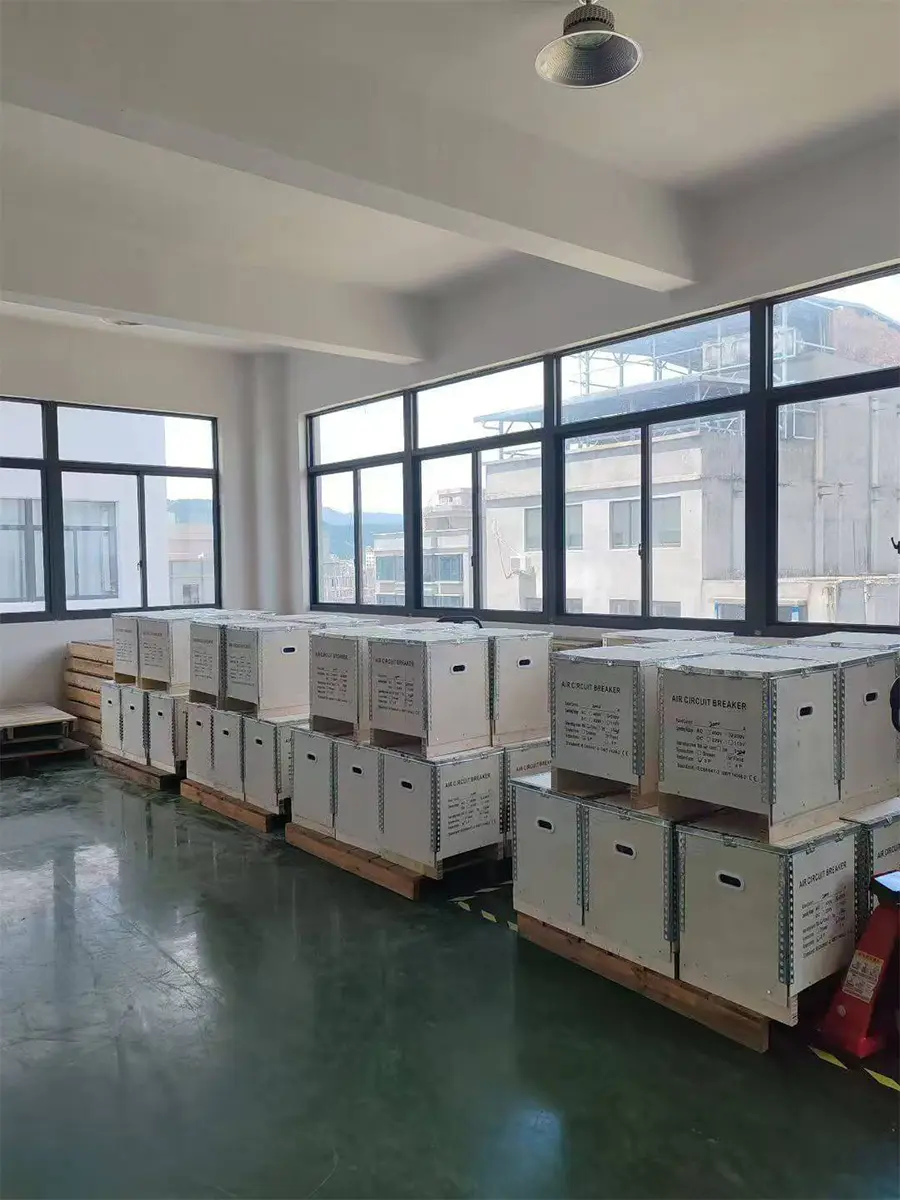

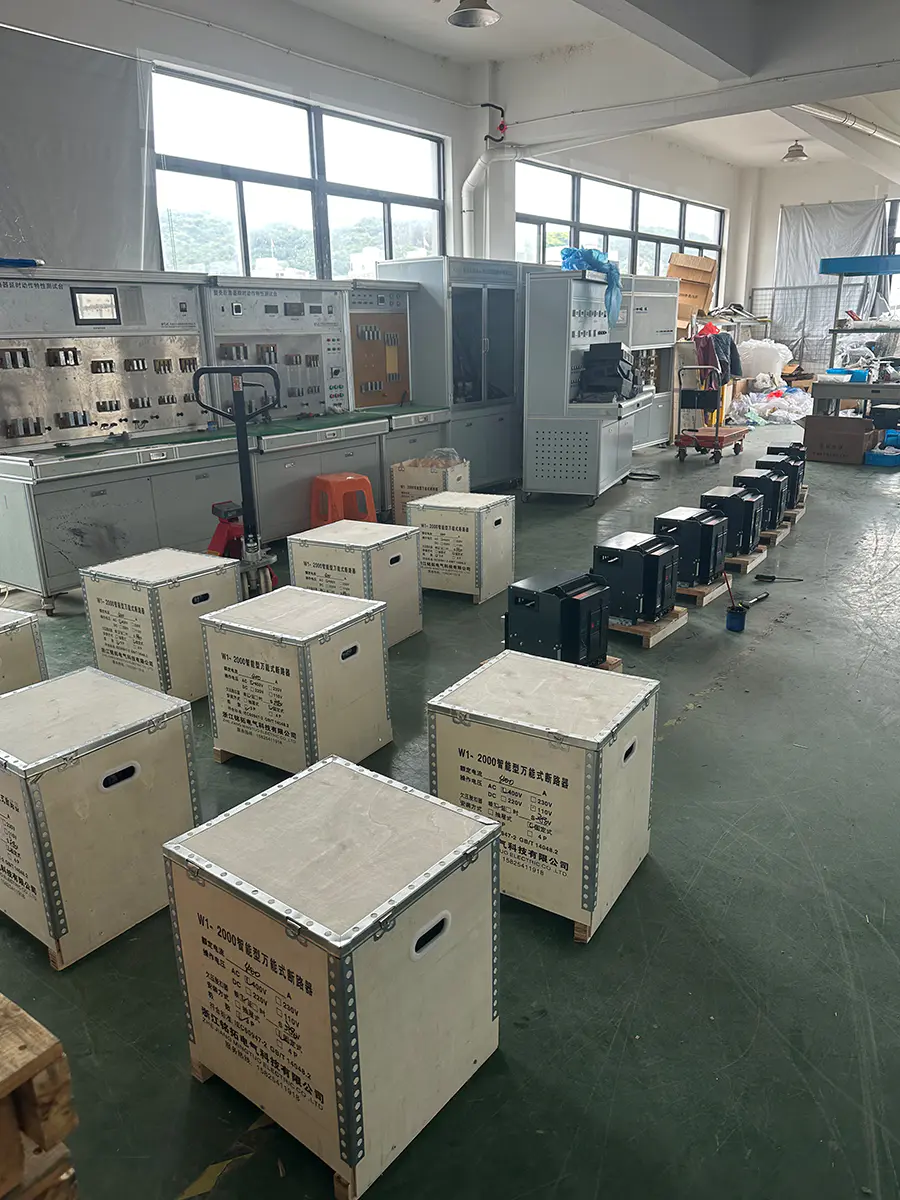

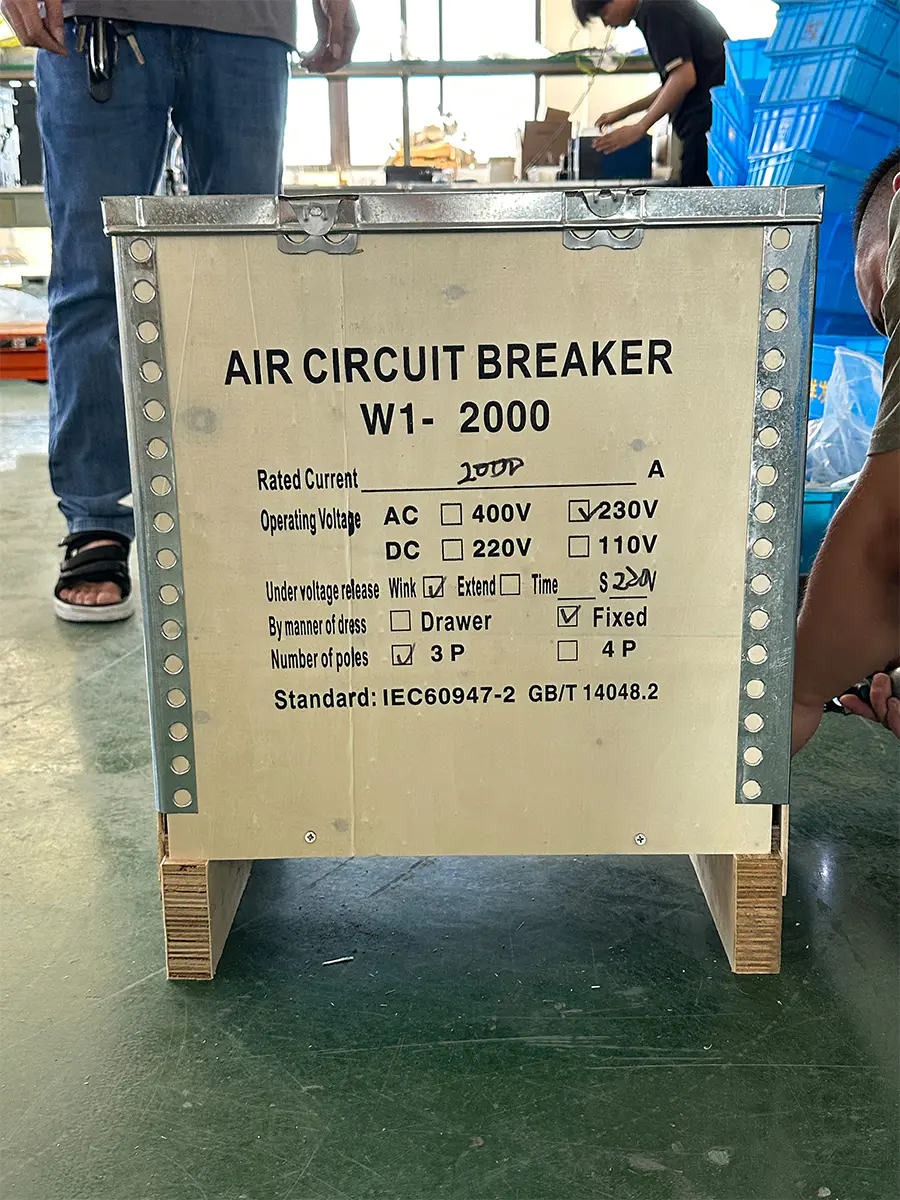

Om de transportveiligheid te garanderen, worden onze elektrische producten geëxporteerd in versterkte houten kisten. De kratten ondergaan een warmtebehandeling en zijn voorzien van het ISPM-15-keurmerk, waardoor een snelle douaneafhandeling mogelijk is. Het verhoogde basisontwerp vergemakkelijkt het gebruik van een vorkheftruck, terwijl de interne schokabsorberende bevestiging ervoor zorgt dat de producten intact aankomen. Alle buitenkratten zijn duidelijk geëtiketteerd en voldoen aan de internationale logistieke normen.
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Application Scenario Footage
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
| Model | MTW1-2000 | MTW1-3200 | MTW1-4000 | MTW1-6300 | MTW1-7500 | ||
| Shell-stroom | Inm(A) | 2000 | 3200 | 4000 | 6300 | 7500 | |
| Aantal polen | - | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | 3P / 4P | |
| Nominale werkspanning | Ue(v) | AC400/690 | AC400/690 | AC400/690 | AC400/690 | AC400/690 | |
| Nominale stroom | In(A) | 4.00601E 24 | 2.00025E 15 | 3.20036E 11 | 4.0005E 11 | 7500 | |
| Nominale isolatiespanning | Ui(v) | 800 | 1000 | 1000 | 1000 | 1000 | |
| Nominale impulshoudspanning | Uimp(kv) | 8 | 12 | 12 | 12 | 12 | |
| Controller-model | - | L, M, H | L, M, H | L, M, H | L, M, H | L, M, H | |
| Bedrijfsfrequentie | (Hz) | 50 | 50 | 50 | 50 | 50 | |
| Nominale limiet voor kortsluituitschakelvermogen | Icu kA (o-co) | 400V | 65 | 100 | 100 | 120 | 120 |
| 690V | 50 | 65 | 75 | 85 | 85 | ||
| Nominaal uitschakelvermogen bij kortsluiting | Ics kA (o-co-co) | 400V | 40 | 65 | 80 | 100 | 100 |
| 690V | 40 | 50 | 65 | 75 | 75 | ||
| Geschatte korte tijd is bestand tegen stroom | IcwkA(1s) Tijdvertraging 0,4s o-co | 50 | 65 | 65 | 85 | 85 | |
| Vermogensverlies | (In) W | Vast | 40,60,90,140,170 | 170.260.320.420 | 430.440.450 | 1.22513E 11 | 1.22513E 11 |
| Lade | 80.130.205.310 | 400.510.650.760 | 780.790.800 | ||||
| Standaard | - | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | GB-TGB14048.2/IEC60947-2 | |
| Installatiemethode | - | Vast Type (3/4) | Vast Type (3/4) | Vast Type (3/4) | Vast Type (3/4) | Vast Type (3/4) | |
| Lade Type (3/4) | Lade Type (3/4) | Lade Type (3/4) | Lade Type (3/4) | Lade Type (3/4) |
