Stroomonderbrekersystemen met geïsoleerde behuizing: hoe ze werken en hoe u moet kiezen

Een ingenieur die aan een nieuw laagspanningsschakelbord werkte, beschreef ooit het klassieke dilemma voor een 1600 A-voedingseenheid: een gegoten behuizingsonderbreker die nauwelijks de nominale waarde dekte, of een volledig luchtonderbreker die aanvoelde als overdreven. De geïsoleerde stroomonderbreker (ICCB) zit in het midden en lost precies dat probleem op in duizenden installaties. In praktische termen is een ICCB-systeem een ​​hoogwaardige gegoten behuizingsbreker in een volledig geïsoleerde behuizing, normaal gesproken uitgerust met elektronische struikelbeveiliging en vaak opgesteld in een uitrijdbare houder. In dit artikel wordt uitgelegd wat de categorie betekent, hoe deze zich verhoudt tot stroomonderbrekers met gegoten behuizing en lucht, en wat u moet verifiëren voordat u er een specificeert.

Wat een stroomonderbrekersysteem met geïsoleerde behuizing is

Een stroomonderbreker met geïsoleerde behuizing is in wezen een zware stroomonderbreker met gegoten behuizing. De naam beschrijft de behuizing: alle stroomvoerende onderdelen zitten in een geïsoleerde behuizing gegoten uit thermohardende hars of glasvezelversterkt polyester. Deze constructie houdt de unit compact terwijl de boog tijdens onderbreking behouden blijft. De meeste ICCB's werken in het bereik van 800 A tot 5.000 A, met gangbare framegroottes van 800 A, 1.600 A, 2.000 A, 3.200 A en 4.000 A. Ze delen de basisschakelmechanismen van een MCCB, maar voegen daar de prestatiemarge en het onderhoudsgemak aan toe die kritische feeders vereisen.

Drie kenmerken onderscheiden een ICCB van een standaard MCCB. Ten eerste zorgt een uit twee stappen bestaand mechanisme voor opgeslagen energie voor consistent openen en sluiten, ongeacht hoe langzaam de operator de hendel beweegt. Ten tweede vervangt een elektronische uitschakeleenheid de thermisch-magnetische uitschakeling, die instelbare lange-, korte-, onmiddellijke en aardfoutinstellingen biedt. Ten derde zijn er grotere frames verkrijgbaar met uitrijdbare constructie, zodat de vermogenschakelaar kan worden teruggetrokken voor inspectie of vervanging zonder dat de rails moeten worden losgemaakt. Samen zorgen deze kenmerken ervoor dat een ICCB zich meer als een luchtstroomonderbreker gedraagt, terwijl de voetafdruk van de gegoten behuizing behouden blijft.

Waarom het systeemgedeelte ertoe doet

Het woord "systeem" in stroomonderbrekersystemen met geïsoleerde behuizing is niet incidenteel. In een schakelbord werkt de onderbreker nooit alleen. Het is gekoppeld aan een beveiligingseenheid, uitrijdbare houder, mechanische vergrendelingen, hulpcontacten, shunt-uitschakel- of onderspanningsontspanners, aardfoutsensoren en soms een communicatiemodule. De elektronische tripunit vormt het hart van het arrangement. Instelbare ophaal- en vertragingswaarden voor lange en korte tijd maken selectiviteit mogelijk: een fout in een stroomafwaartse feeder verdwijnt voordat de hoofdonderbreker uitschakelt. Zonder coördinatie kan één enkele fout een hele faciliteit in de schaduw stellen.

Wanneer een specificatie om LSIG-beveiliging of bewaking op afstand vraagt, kan een thermisch-magnetische MCCB deze niet leveren, maar een onderbreker met een microprocessorgestuurde uitschakeleenheid wel. Veel bouwers van schakelborden gebruiken nu de gegoten behuizingsklasse als standaard voor vast gemonteerde feeders en reserveren uittrekposities voor netvoeding en kabelbinders. Een moderne stroomonderbreker zoals de 100 A tot 1.600 A MTNSX-stroomonderbreker met gegoten behuizing dekt een groot deel van deze feedertaken af met een voetafdruk die in compacte compartimenten past.

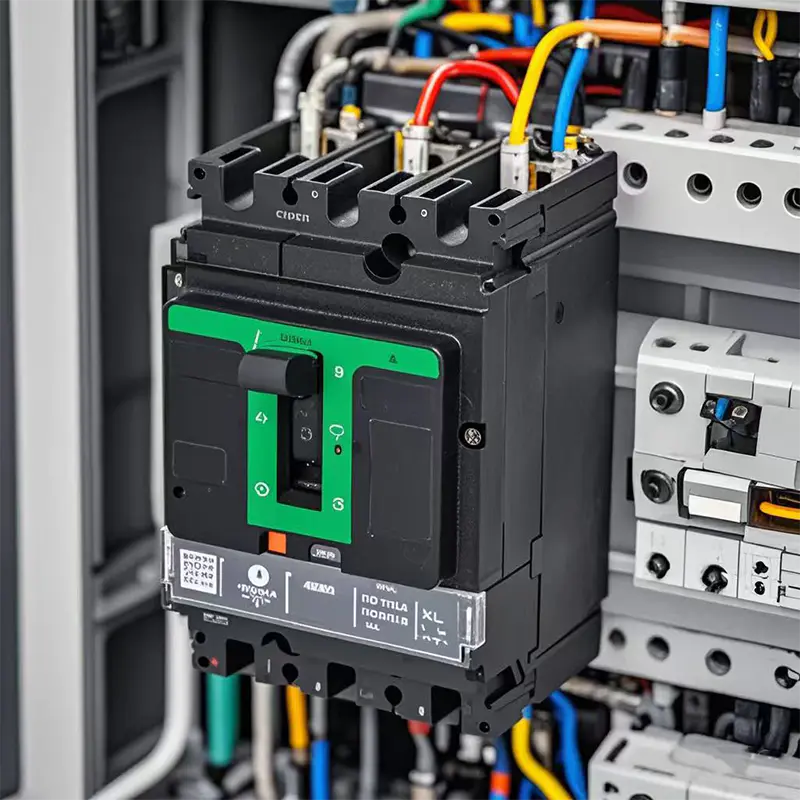

MT-NSX 3/4P 100A-630A AC stroomonderbreker met gegoten behuizing voor industrieel en commercieel Mingtuo, China Groothandel MT-NSX 3/4P 100A-630A AC gegoten stroomonderbreker voor industriële en commerciële distributieleveranciers en MT-N... Bekijk Product →

ICCB-systemen versus gegoten behuizing versus luchtstroomonderbrekers

Een directe vergelijking maakt duidelijk waar elke technologie past in de laagspanningsdistributie.

De tabel maakt één punt duidelijk: ICCB's nemen de ruimte in tussen hoogwaardige gegoten behuizingsbrekers en luchtbrekers. Ze bieden het grootste deel van de bruikbaarheid en selectiviteit van een ACB in een pakket dat gemakkelijk in compacte schakelapparatuur kan worden geïntegreerd. De trade-offs komen tot uiting in de uitersten. Beneden ongeveer 800 A is een goed gebouwde MCCB zuiniger. Boven 3.200 A, of wanneer het schakelbord al is gedimensioneerd rond standaard ACB-compartimenten, wordt een luchtstroomonderbreker de praktische keuze.

Waar geïsoleerde behuizingsbrekersystemen hun plaats verdienen

ICCB-systemen zijn zelden de goedkoopste optie, maar worden de juiste optie wanneer drie voorwaarden elkaar overlappen: de feeder heeft een echte stroomvoerende marge nodig, het beschermingsonderzoek vereist instelbare curven en er wordt onderhoud zonder langdurige stilstand verwacht. Typische installaties zijn onder meer:

• Laagspanningsschakelborden en motorcontrolecentra waar hoofd- of verbindingsposities uitrijdbaar zijn.
• Hoogbouw en commerciële feeders waar de elektrische ruimte krap is.
• Industriële installaties met continue processen, waar selectiviteit en snelle vervanging de stilstandtijd verminderen.
• Datacenters, ziekenhuizen en andere kritieke faciliteiten met dubbele feeds, automatische overdracht of generatorback-up.
• UPS-uitgangs- en bypass-circuits, waarbij elektronische uitschakeleenheden coördineren met stroomopwaartse transformatorbeveiliging.

In elk geval is de beslissende factor de uitschakeleenheid en de configuratie van de schakelapparatuur. Als een vaste thermisch-magnetische onderbreker de coördinatiecurve niet kan leveren, gaat het project over op een elektronische uitschakelklasse. Als de lay-out van het schakelbord ook een uitrijdconstructie vereist, specificeert u feitelijk een ICCB-systeem of een luchtbreker.

Wat u moet controleren voordat u een ICCB-systeem specificeert

Een specificatie die op een eenvoudige stroomwaarde lijkt, kan verschillende technische details verbergen. Werk deze punten door voordat u zich aan een brekerklasse wijdt.

1. Continue beoordeling en framemarge. Selecteer een frame dat gelijk is aan of hoger dan de capaciteit van de geleider, met ruimte voor toekomstige groei.
2. Het onderbreken van beoordelingen. Verifieer zowel de ultieme capaciteit als de serviceonderbrekingscapaciteiten ten opzichte van het berekende foutniveau.
3. Functies van de uitschakeleenheid. Bevestig dat instellingen voor lange tijd, korte tijd, onmiddellijke instellingen en aardfoutinstellingen beschikbaar zijn en ter plaatse kunnen worden aangepast.
4. Selectiviteit coördinatie. Controleer de coördinatie met stroomopwaartse transformatorbeveiliging en stroomafwaartse feeders, inclusief kortetermijnbestendigheid.
5. Uitrijdbare of vaste constructie. Bepaal of de installatie een onderbreker moet vervangen zonder de stroomrail spanningsloos te maken.
6. Accessoires en communicatie. Inclusief onderspanningsafschakelspoel, shuntuitschakeling, hulpcontacten of buscommunicatie indien nodig.
7. Servicevoorwaarden. Pas reductie toe voor omgevingstemperatuur, hoogte, vochtigheid of corrosieve omgevingen.
8. Normen en certificering. Bevestig de naleving van IEC 60947-2, UL 489 of de norm voor de bestemmingsmarkt.

Voor toepassingen in de bovenste ICCB-band, of wanneer het schakelbord rond luchtbrekercompartimenten is gebouwd, is het natuurlijke alternatief een uitrijdbare luchtschakelaar. Mingtuo Elektrisch's MT-2000-3200A uittrekbare luchtstroomonderbreker voor laagspanningsdistributie bestrijkt het bereik van 2.000 A tot 3.200 A met de uitrijconstructie en onderbrekingsprestaties die verwacht worden van een hoofdschakelaar in die klasse.

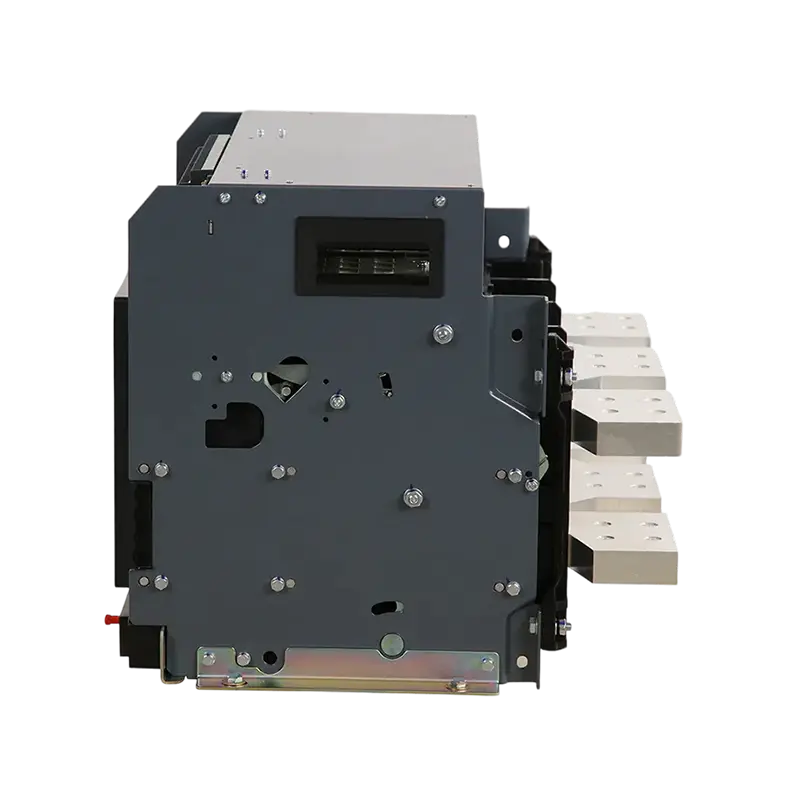

Leveranciers van luchtstroomonderbrekers met lage spanningsdistributie, fabriek Mingtuo is een groothandel in 2000–3200A uittrekbare luchtstroomonderbrekers met laagspanningsdistributie en fabrikant van laagspanningsluchtstroomonderbrekers... Bekijk Product →

Het afstemmen van de technologie op de toepassing

De beste klasse is zelden de duurste. Een vast gemonteerde, krachtige MCCB verwerkt veel feeders economisch. Een ICCB-systeem met elektronische uitschakeling is geschikt als selectiviteit en instelbaarheid van belang zijn. Een uittrekbare ACB wint wanneer het schakelbord groot is, de stroom groter is dan ongeveer 3.200 A, of de onderhoudsstrategie volledige uittrekbaarheid bevordert. Elke stap hoger in de klasse voegt kosten en voetafdruk toe, dus het foutniveau, de coördinatie en de servicebehoeften moeten de beslissing bepalen.

Het productaanbod van één enkele fabrikant kan die beslissing vereenvoudigen. Aan de kant van de gegoten behuizing dekt de MTNSX-serie stroomverdeling van 100 A tot 1.600 A voor toepassingen met vaste montage. Aan de luchtzijde is de NT/NW gevorderd lucht stroomonderbreker nominaal 1.600 A tot 6.300 A bedient vaste en uitrijdbare hoofd- en verbindingsposities, die verder gaan dan de praktische grenzen van ICCB-frames.

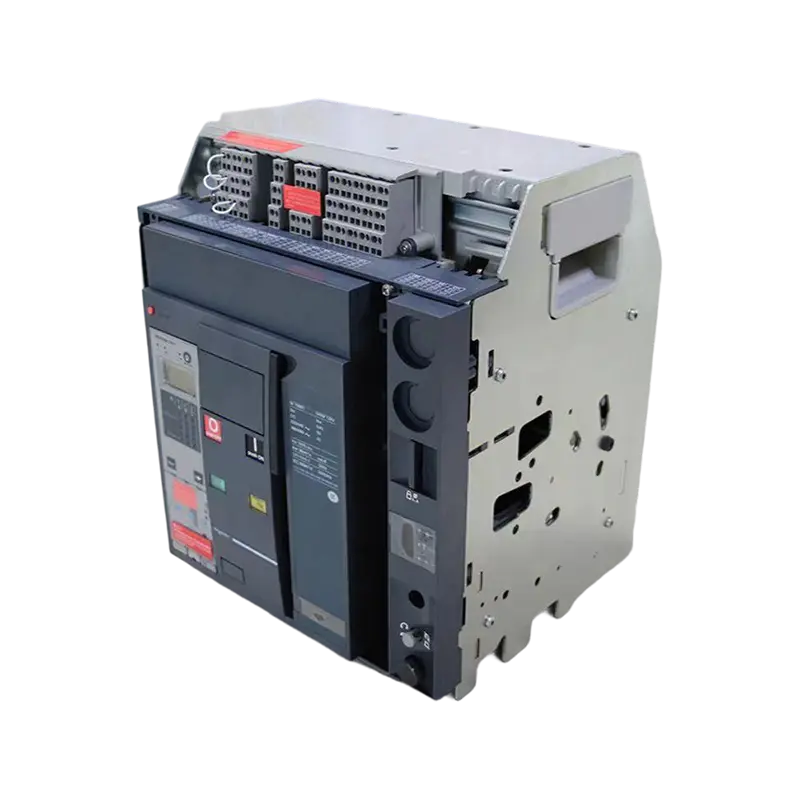

Geavanceerde luchtstroomonderbreker 1600A–6300A voor vaste en uitrijdbare installaties Sup Mingtuo, China Groothandel geavanceerde luchtstroomonderbreker 1600A-6300A voor leveranciers van vaste en uitrijdbare installaties en geavanceerde luchtcircuit ... Bekijk Product →

Het begrijpen van geïsoleerde behuizingsbrekersystemen is belangrijk omdat deze categorie precies daar ligt waar veel echte projecten bescherming nodig hebben: hoog genoeg qua prestaties om selectiviteit en onderhoudsgemak te bieden, compact genoeg om in echte elektrische ruimtes te passen, en goed gedocumenteerd genoeg om met vertrouwen te worden gespecificeerd. Begin met foutberekeningen en een selectiviteitsonderzoek, en de ICCB-klasse blijkt vaak geen compromis of luxe te zijn, maar de juiste match. Onze selectiegids voor laagspannings- en middenspanningsstroomonderbrekers doorloopt het volledige assortiment van MCCB tot ACB tot vacuümbreker. Voor specifieke schakelbordvereisten kan het technische team van Mingtuo Electric kan frameafmetingen, uitschakeleenheden en uitrijvoorzieningen beoordelen aan de hand van uw laadprofiel.
