Productoverzicht
De milieuvriendelijke gasgeïsoleerde kast is een nieuwe geïntegreerde SF₆-vrije stroomdistributieapparatuur voor binnen en buiten, onafhankelijk ontwikkeld door Mingtuo Electric. Het verlaat het traditionele zwavelhexafluoride-broeikasgas en gebruikt droge lucht of stikstof als milieuvriendelijk isolatie- en boogdovend medium. Hoogspanningsscheider, aardingsschakelaar, vacuümstroomonderbreker, CT/PT en secundaire meet- en regeleenheden zijn allemaal geïntegreerd in een afgesloten gastank.
De apparatuur ondersteunt zowel ringnetwerkvoeding als enkele terminalvoedingsmodi. Het wordt op grote schaal toegepast bij de renovatie van stedelijke elektriciteitsnetten, woongemeenschappen, commerciële pleinen, elektriciteitscentrales voor PV-energieopslag, industrieparken en tijdelijke energievoorzieningsprojecten voor de bouw. Het dient als een koolstofarme, milieuvriendelijke vervanging voor traditionele SF₆-gasgeïsoleerde kasten, Amerikaanse op pad gemonteerde transformatoren en Europese geprefabriceerde onderstations.
Kernproductvoordelen
3.1 Geen uitstoot van broeikasgassen, koolstofarm en milieuvriendelijk
De afgesloten gastank gebruikt droge lucht of zeer zuivere stikstof als isolatie- en boogblusmedium zonder SF₆-broeikasgas of fluorhoudende gevaarlijke stoffen, met een broeikaseffect van bijna nul. Het voldoet aan het nationale dual-carbon-beleid en de biednormen voor groene stroomnetwerken. Het isolatiemedium kan direct worden uitgeput en gerecycled nadat de apparatuur buiten gebruik is gesteld, waardoor de kosten voor de verwijdering van gevaarlijk afval worden verlaagd en een koolstofarme werking gedurende de hele levenscyclus wordt gerealiseerd.
3.2 Compacte, geïntegreerde, afgedichte gastank, kleine bezette ruimte
Alle primaire hoogspanningscomponenten zijn geïntegreerd in een afgesloten roestvrijstalen gastank. De totale kastgrootte is veel kleiner dan die van Europese box-substations en traditionele luchtgeïsoleerde schakelapparatuur met dezelfde capaciteit. Het geïntegreerde modulaire ontwerp verlaagt de kosten voor civiele funderingen aanzienlijk, vereenvoudigt het zee- en landtransport en maakt een snelle installatie en positionering ter plaatse mogelijk.
3.3 Volledig geïsoleerde veilige structuur, weinig onderhoud
Alle onder spanning staande hoogspanningsonderdelen zijn ingesloten in de met metaal afgedichte gastank, zonder blootliggende onderdelen onder spanning. Het volledig gesloten isolatieontwerp zorgt ervoor dat er geen elektriciteit op het kastoppervlak aanwezig is, voor een veilige aanraakbediening. Onafhankelijke aardingscircuits en multi-mechanische vergrendelingen (sluiten/aarden/kastdeurvergrendeling) voorkomen ongelukken met elektrische schokken veroorzaakt door verkeerde bediening.
De afgedichte gastank isoleert vocht, stof en condensatie om oxidatie en veroudering van het isolatiemedium te voorkomen, waardoor een langdurige onderhoudsvrije werking onder normale werkomstandigheden wordt ondersteund. Standaard plug-in transformatoren en secundaire terminals maken een snelle vervanging van defecte componenten mogelijk zonder de hoofdgastank te demonteren.
3.4 Anticorrosieve buitenkast, aanpasbaar aan zware omstandigheden
De kast is gemaakt van dikke koudgewalste staalplaat met een speciale roestwerende elektrostatische spuitcoating voor buiten, bestand tegen regen, zand, hoge luchtvochtigheid en extreme temperaturen. Het ontwerp met een schuine bovenkant versnelt de afvoer van regenwater, en meervoudig afgedichte kastdeuren met IP-bescherming zijn geschikt voor regenachtige zuidelijke gebieden, ijskoude noordelijke regio's en zoute mistomgevingen aan de kust.
3.5 Aanpasbaar laagspanningscompartiment en intelligente uitbreiding
Het laagspanningscompartiment is vooraf geïnstalleerd met een overvloed aan montagerails, die optionele gegoten stroomonderbrekers, multifunctionele vermogensmeters, automatische ATS-omschakelaars, reactieve vermogenscompensatiemodules en intelligente bewakingsapparatuur ondersteunen. De standaard RS485-communicatie-interface maakt een naadloze verbinding mogelijk met slimme stroomdistributie- en PV-energieopslagsystemen voor bewaking op afstand, om metingen op afstand, signalering en bediening op afstand te realiseren.
3.6 Laag verlies en zeer betrouwbaar hoofdcircuit

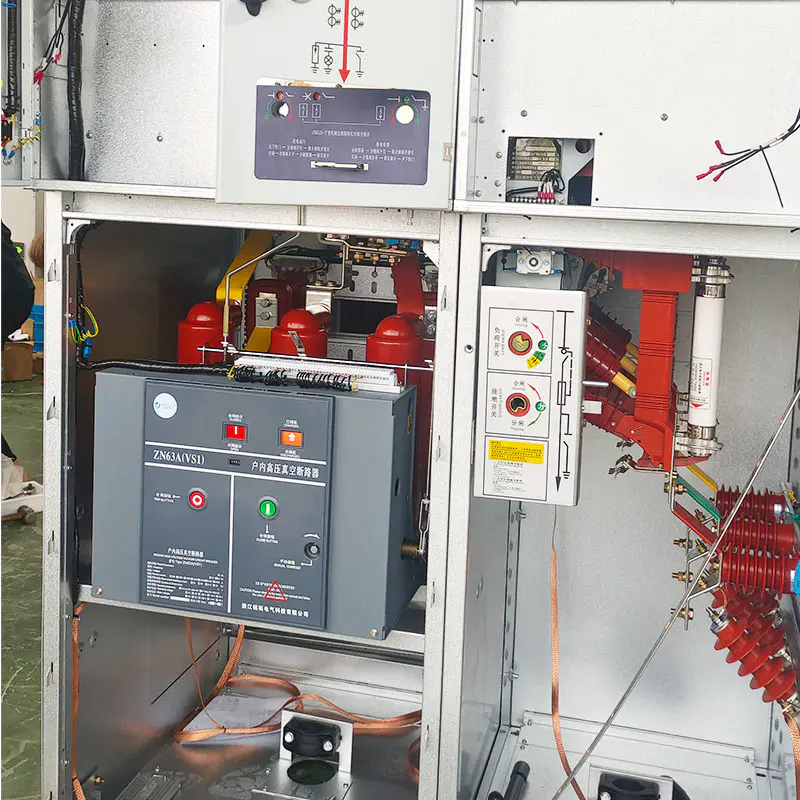

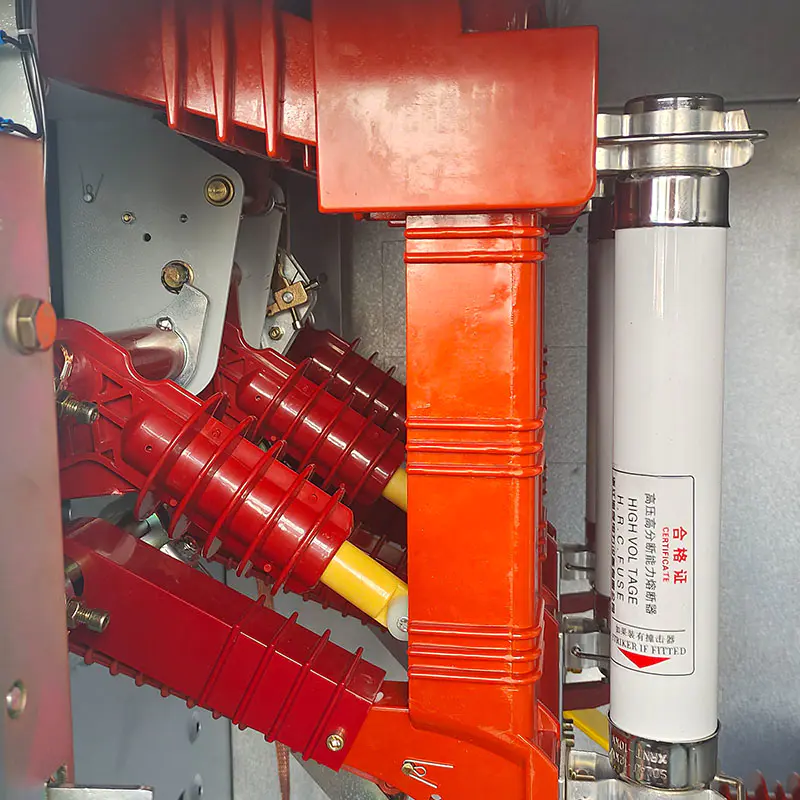

Ingebouwde vacuümonderbreker levert stabiele breekprestaties met sterke kortsluit- en overbelastingsweerstand. Geoptimaliseerde koperen railstructuur vermindert circuitverlies en loopgeluiden. De kast ondersteunt langdurig continu gebruik met zware belasting, ideaal voor scenario's met hoge belasting, zoals fabrieken en energieopslagstations.
Technische parametertabel
| Artikel | Specificatie |
| Model | Milieuvriendelijke gasgeïsoleerde kast (milieuvriendelijke kast) |
| Nominale hoogspanning | 10 kV / maximale bedrijfsspanning 12 kV |
| Nominale lage spanning | AC 0,4 kV (driefasig, vierdraads) |
| Nominale frequentie | 50 Hz |
| Nominaal stroombereik | 630A ~ 1250A |
| Korte tijd bestand tegen stroom | 20kA / 25kA (4s) |
| 1min Vermogensfrequentie Bestand tegen spanning | 35kV (HV-zijde) |
| Blikseminpuls is bestand tegen spanning | 75 kV |
| Isolatie- en boogblusmedium | Droge lucht/stikstof (SF₆ vrij) |
| Beschermingsklasse behuizing | IP34 (buiten) / IP30 (binnen) |
| Omgevingstemperatuur | -45℃ ~ 55℃ |
| Geluidsniveau (1m afstand) | ≤55dB |
| Installatietype | Montage in kast binnen / montage op vloerplaat buiten |
Structuur

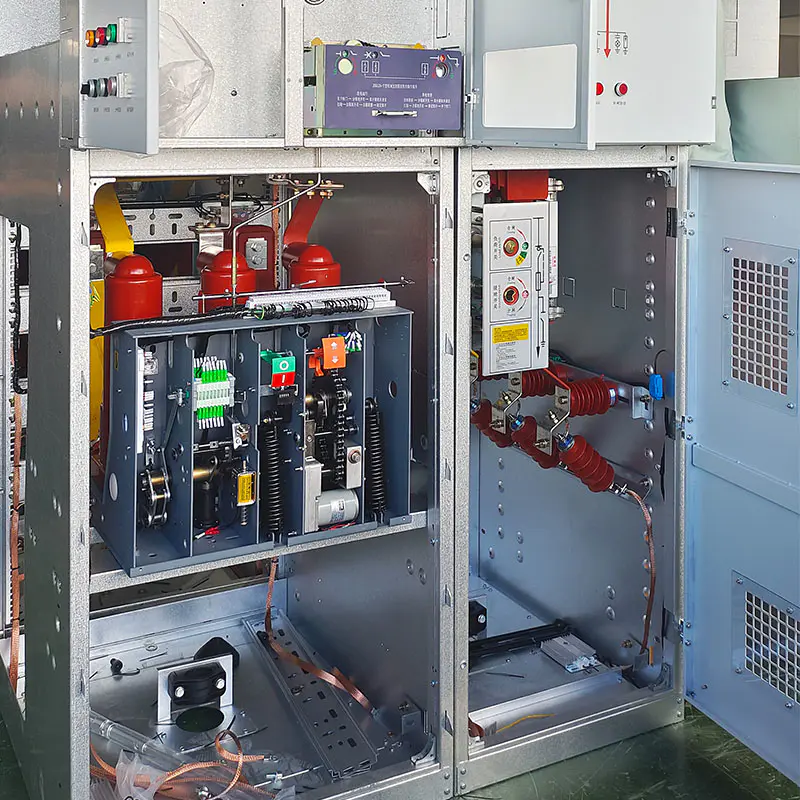

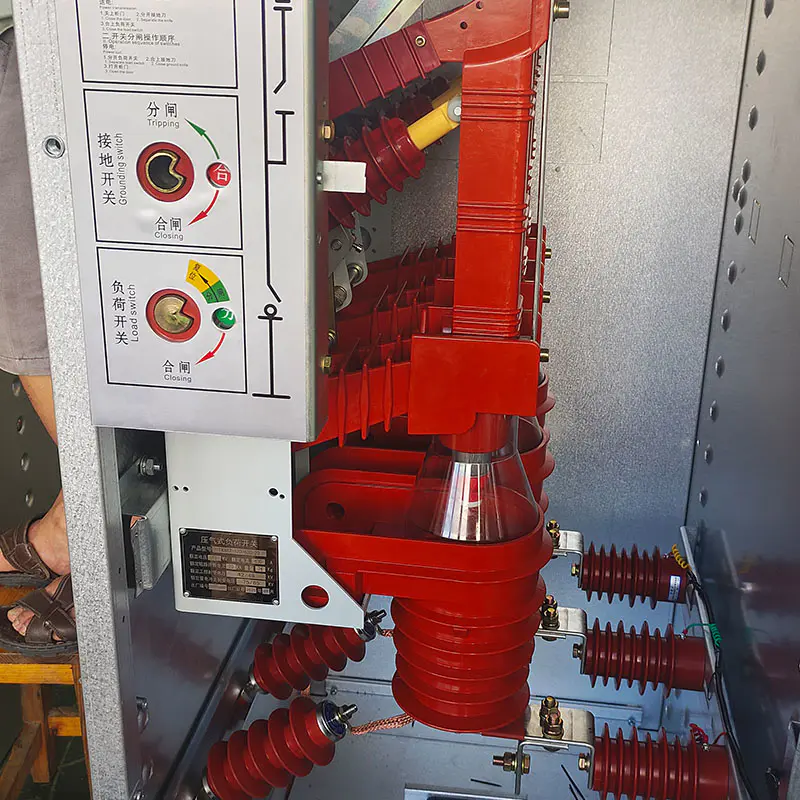

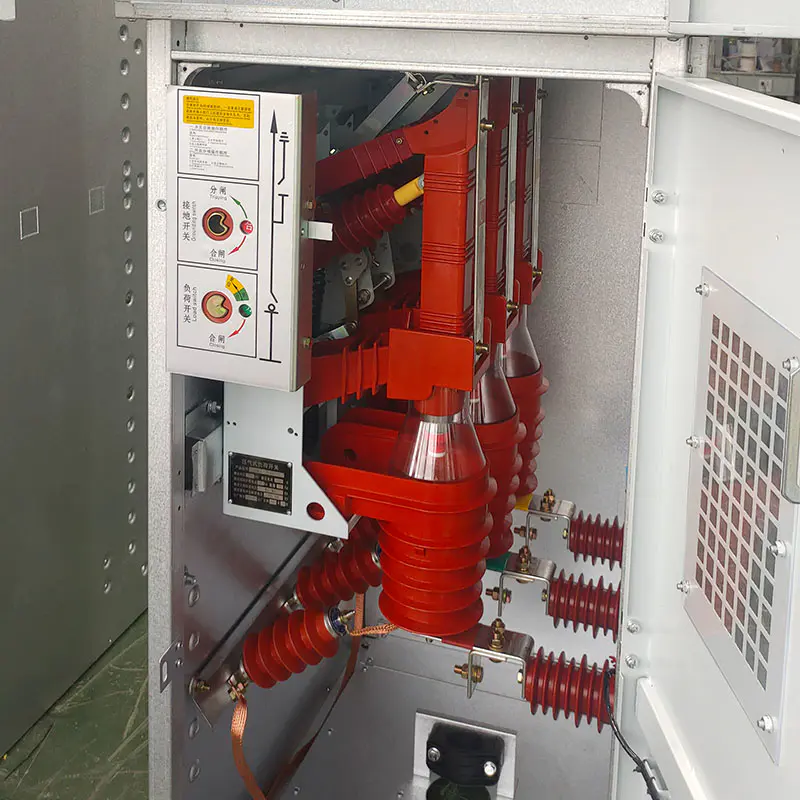

De volledig afgedichte roestvrijstalen gastank is voorzien van een vacuümstroomonderbreker, scheider, aardingsschakelaar, gasdrukmeter en explosieveilige overdrukinrichting. Alle onder spanning staande hoogspanningscomponenten zijn afgedicht in het droge lucht/stikstofmedium om extern vocht en stof te isoleren. Interfaces voor drukbewaking en gaslekdetectie zijn gereserveerd voor online inspectie. Uitgerust met volledige mechanische vergrendelingen met vijf preventieve maatregelen om gevaarlijke mishandelingen te voorkomen, zoals het sluiten van de aardingsschakelaar onder belasting en het onder spanning openen van de deur van de hoofdkast.
5.1 Onafhankelijk uitgaand laagspanningscompartiment (rechterkant)
Fysiek gescheiden van de hoogspanningsgastank door stalen scheidingswand. Gestandaardiseerde railindeling maakt installatie van MCCB's, multifunctionele meters, ATS, blindvermogencompensatie en intelligente communicatiemodules mogelijk. Onafhankelijk aansluitcompartiment voor secundaire bedrading zorgt voor nette bedrading en gemakkelijk onderhoud.

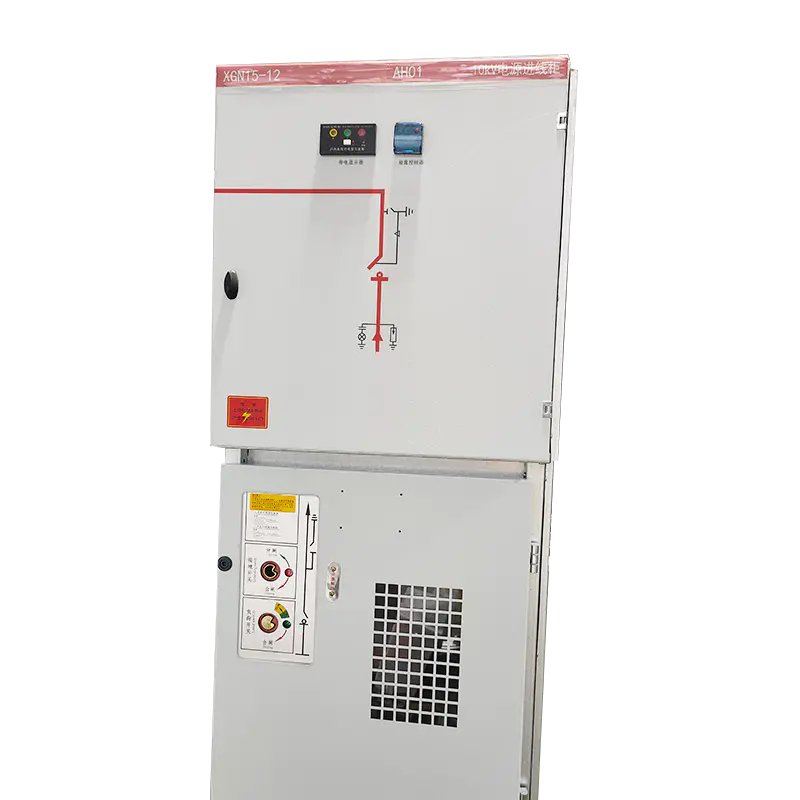

5.2 Bedienings- en bewakingscompartiment (linkerzijde)
Gecentraliseerde indeling van bedieningshendels, live-weergave-indicatoren, gasdrukmeters en temperatuur- en vochtigheidsregelaars. Met een visueel observatievenster kunt u direct de status van het sluiten/openen van de schakelaar bekijken zonder de 5.3 buitenste geïntegreerde kast te openen

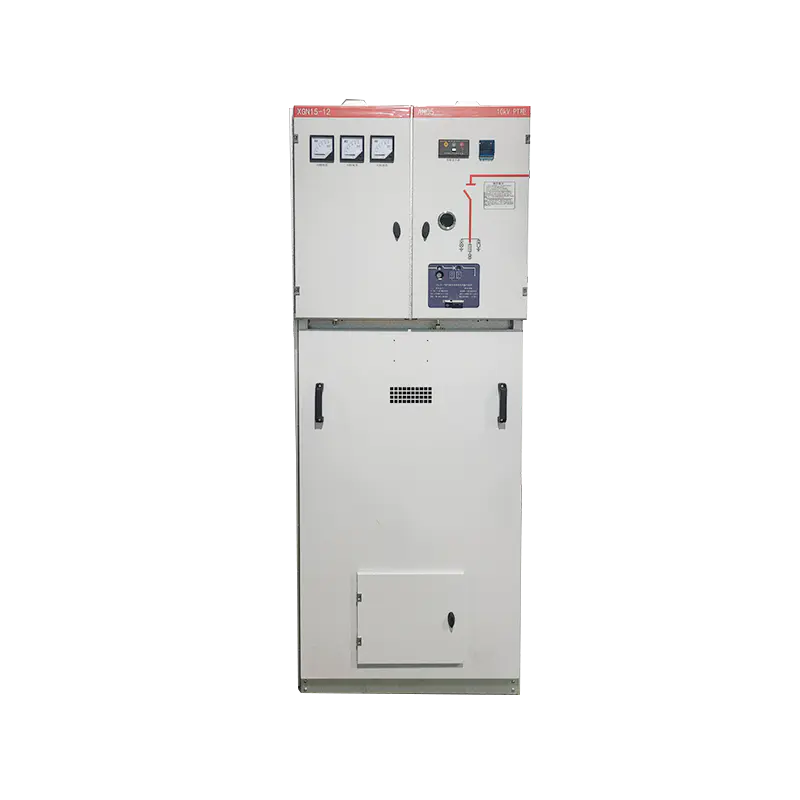

Kast uit koudgewalst staal uit één stuk met schuine bovenkant voor snelle afvoer van regenwater. Roestwerende en corrosiewerende elektrostatische coating in zijn geheel aangebracht. Meerdere onafhankelijk afsluitbare kastdeuren scheiden hoogspannings-, laagspannings- en bedieningscompartimenten voor veiliger gezoneerd onderhoud.
Toepassingsscenario's
Gemeentelijke projecten: renovatie van het stedelijke elektriciteitsnet, snelwegtunnels, spoorvervoer, tijdelijke bouwstroomvoorziening voor gemeentelijke techniek, gecentraliseerde stroomdistributie voor straatverlichting
Commerciële en residentiële gebouwen: woongemeenschappen, scholen, ziekenhuizen, commerciële winkelcentra en kantoorgebouwen
Nieuwe energie-industrie: gedistribueerde fotovoltaïsche energiecentrales, windparken en energieopslag ter ondersteuning van de stroomdistributie
Industriële parken: fabriekswerkplaatsen, mijnbouwbedrijven en gecentraliseerde stroomvoorziening in industriële zones
Koolstofarme demonstratieprojecten: CO2-neutrale parken van de overheid, koolstofneutraliteit ter ondersteuning van energiedistributieprojecten met verplichte SF₆-vrije vereisten
Upgrade van het landelijke stroomdistributienetwerk
