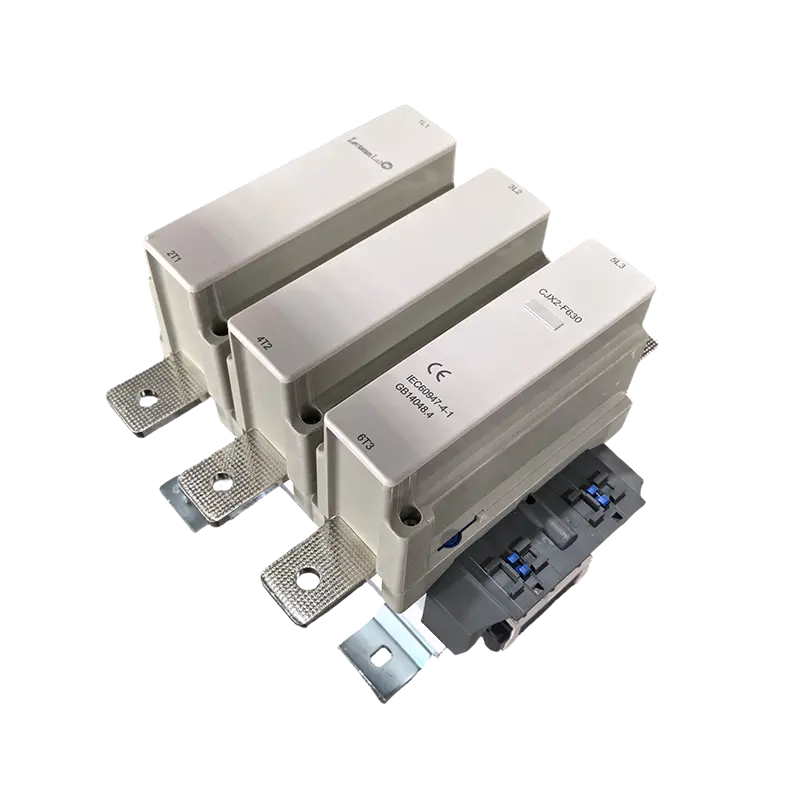

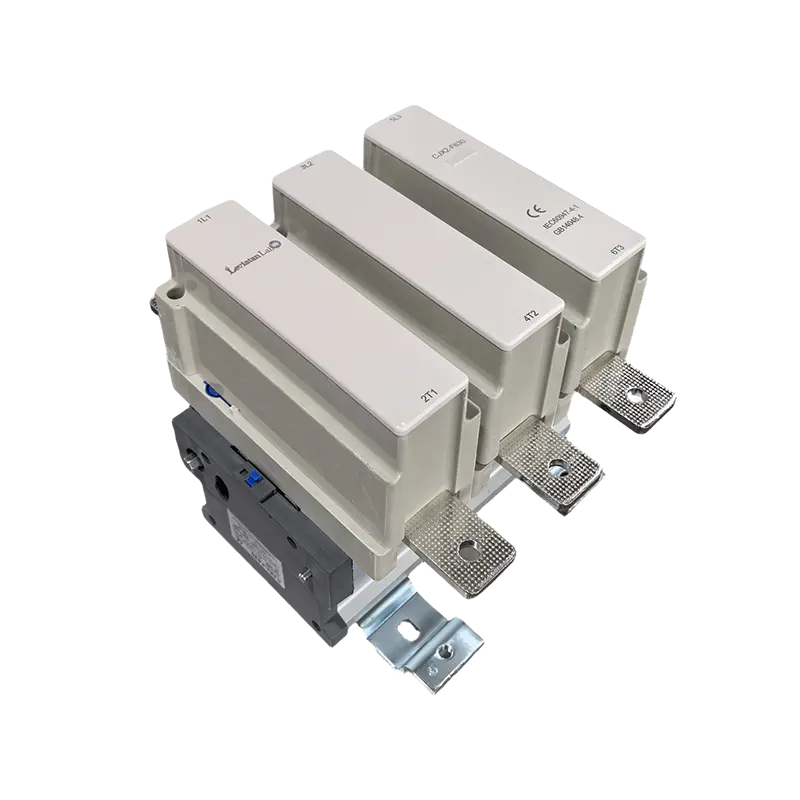

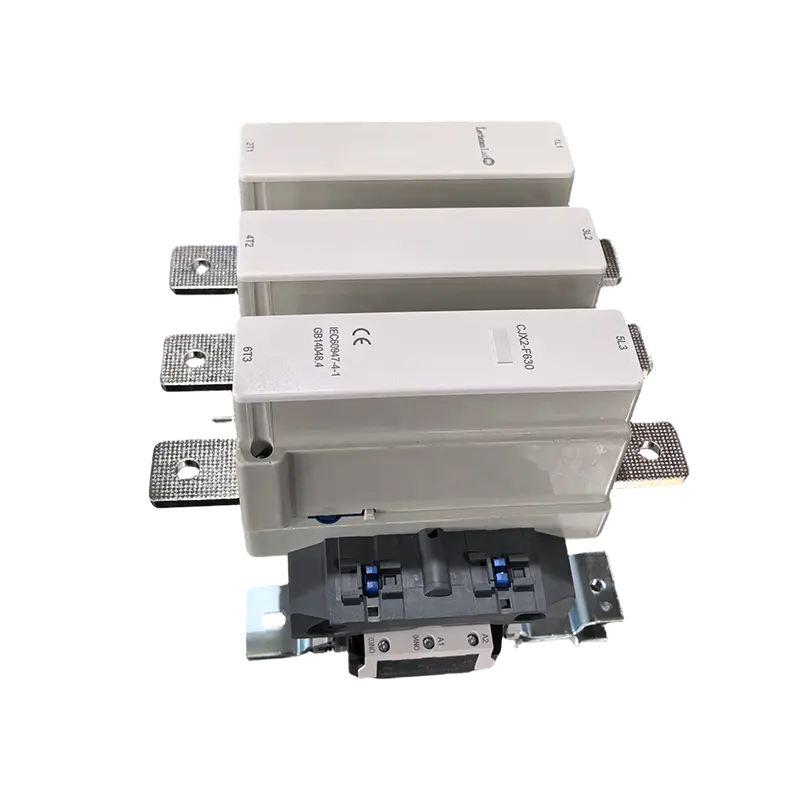

Magnetische AC-schakelaar 630A 220V – DIN-rail motorbedieningsschakelaar

Beschrijving:

De magnetische AC-magneetschakelaars uit de MINGTUO LC1-serie bieden betrouwbaar schakelen en nauwkeurige controle over diverse elektrische systemen. Ze zijn gebouwd met een geavanceerd elektromagnetisch ontwerp en hoogwaardige contactmaterialen en zorgen voor een langere levensduur en consistente prestaties in veeleisende industriële omgevingen. Hun compacte, DIN-rail-compatibele structuur maakt een eenvoudige installatie mogelijk terwijl er ruimte in het bedieningspaneel wordt bespaard

Toepassingen:

Motorbesturingssystemen

Start/stop-bewerkingen voor driefasige motoren

Motoromkeercircuits

Pomp- en compressormotorbeheer

Besturing van transportbanden en industriële werktuigmachines


HVAC-systemen

Airconditionercompressor schakelen

Vermogensregeling verwarmingssysteem

Ventilatieventilatorregeling

Beheer van koelsysteem en luchtbehandelingsunit


Industriële automatisering

Stroomverdeling productielijn

Integratie van machineautomatisering

Coördinatie van het procescontrolesysteem

Energiebeheer via robots en lopende banden


Stroomdistributienetwerken

Commerciële en industriële lichtregeling

Transformatorbelastingregeling

Beheer van condensatorbanken en correctie van de arbeidsfactor

Schakelapparatuur en paneelbediening


Speciale toepassingen

Kraan- en hijsbesturingssystemen

Energiebeheer voor liften en roltrappen

Bediening van lasapparatuur

Stroomverdeling datacenters

Integratie van hernieuwbare energiesystemen

Neem contact met ons op Downloaden (1 bestand) Facebook
Vorig:AC-schakelaar uit de MT3TF-serieVolgende:CJX8 AC-schakelaar
  • Werkingsprincipe
  • Kwaliteitsuitleg
  • Productkenmerken
  • Installatie en inbedrijfstelling
  • Verpakking en verzending
  • Projectcases
  • Productselectiegids
  • AC Contactor.mp4

Wanneer de AC-schakelaar wordt ingeschakeld, genereert de interne spoel een magnetisch veld, waardoor de bewegende ijzeren kern en de stationaire ijzeren kern naar elkaar toe worden getrokken, waardoor het contactsysteem contact maakt met het stationaire contact en het circuit wordt geleid. Nadat de spoel kracht verliest, verdwijnt de zuigkracht en zal de resetveer de bewegende ijzeren kern omhoog duwen, waardoor de contacten loskomen en het circuit kapot gaat.

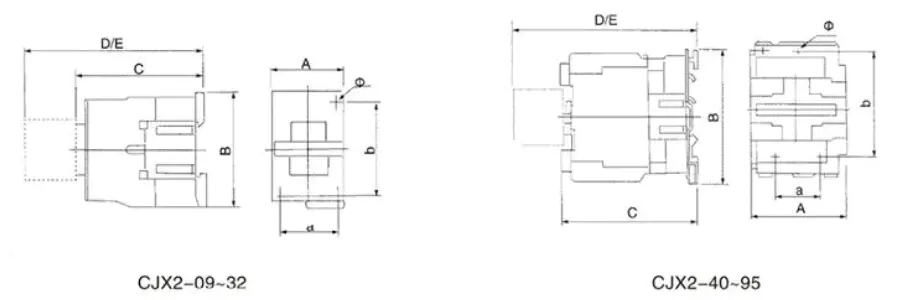

Gebruikt voor D09~95-magneetschakelaars
MODEL A B C D E a b Ф
D09~12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40~65 77 129 116 145 165 40 100/110 6.5
D80~95 87 129 127 175 195 40 100/110 6.5

Modeltype 9 12 18 25 32 40 50 65 80 95
Nominale werkstroom (A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Driefasige motor
AC-3 niveau (kw) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415V 4 5.5 9 11 15 22 25 37 - -
500V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
Nominale verwarmingsstroomIth(A) 20 20 30 32 40 50 60 80 125 125
Elektrische levensduur (10.000 cycli) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
Mechanische levensduur (10.000 cycli) 1000 1000 1000 1000 800 800 800 800 600 600
Contactmodel 3P NR 3P NC-NR

Model Nominale stroom (A) Belangrijkste contactpersoon Hulpcontact Eenfasig belastingsvermogen (kW) Driefasig belastingsvermogen (kW)
CJX2-0910 9A 3NO 1NO 1,8 kW 3,5 kW
CJX2-0901 9A 3NO 1NC 1,8 kW 3,5 kW
CJX2-1210 12A 3NO 1NO 2,5 kW 5 kW
CJX2-1201 12A 3NO 1NC 2,5 kW 5 kW
CJX2-1810 18A 3NO 1NO 3,5 kW 7,5 kW
CJX2-1801 18A 3NO 1NC 3,5 kW 7,5 kW
CJX2-2510 25A 3NO 1NO 5 kW 8,5 kW
CJX2-2501 25A 3NO 1NC 5 kW 8,5 kW
CJX2-3210 32A 3NO 1NO 6 kW 12 kW
CJX2-3201 32A 3NO 1NC 6 kW 12 kW
CJX2-4011 40A 3NO 1NO 1NC 8 kW 18,5 kW
CJX2-5011 50A 3NO 1NO 1NC 10 kW 24 kW
CJX2-6511 65A 3NO 1NO 1NC 12,5 kW 28 kW
CJX2-8011 80A 3NO 1NO 1NC 15,5 kW 37 kW
CJX2-9511 95A 3NO 1NO 1NC 18,5 kW 44KW
