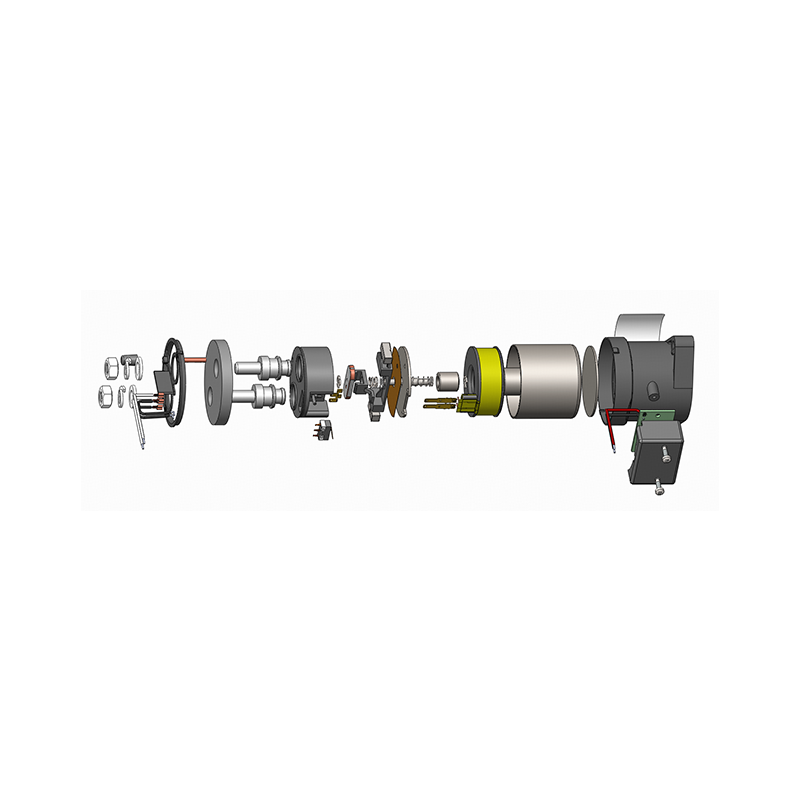

Het werkingsprincipe van de DC-magneetschakelaar ADH300DE is gebaseerd op elektromagnetische effecten. Wanneer de nominale spanning (10-36V DC) wordt toegepast op de spoel (klemmen A1/A2), genereert de spoel een elektromagnetische kracht, die de interne spoel aandrijft.
bewegende ijzeren kern om in contact te komen met de stationaire ijzeren kern, waardoor het hoofdcontact (1NO normaal open contact) wordt aangestuurd om het hoofdcircuit te sluiten en aan te sluiten. Wanneer de spoel kracht verliest, verdwijnt de elektromagnetische kracht. Onder de
actie van de reactieveer (of permanente magnetische kracht), de bewegende ijzeren kern keert terug en het hoofdcontact wordt snel losgekoppeld, waardoor het circuit wordt afgesloten. Het ingebouwde inerte gas (voornamelijk stikstof) kan de boog snel afkoelen en doven
wanneer het contact wordt verbroken, waardoor het contact wordt beschermd. Sommige modellen (zoals spoeltypes E, W, D) hebben ook ingebouwde energiebesparende circuits om het stroomverbruik van de spoel te verminderen nadat deze is ingetrokken.
De kwaliteit en betrouwbaarheid van de ADH300DE DC-contactor zijn te danken aan de vele garanties: hij is afgedicht met epoxyhars en gevuld met inert gas om booglekkage en contactoxidatie fundamenteel te voorkomen, waardoor een hoge veiligheid (geen brand, geen explosie) en een stabiele lage contactweerstand wordt gegarandeerd. Het product heeft een uitstekende elektrische levensduur (zoals 10000 VDC/300 A aan-uit 10.000 keer) en een sterke overbelastingstolerantie (zoals het weerstaan van een momentane stroom van 6000 A), met een mechanische levensduur tot 200.000 keer. Het werktemperatuurbereik is breed (-40 ℃ ~ 85 ℃) en het is bestand tegen trillingen en schokken en past zich aan ruwe omgevingen aan. Dit product is geslaagd voor veiligheidscertificeringen zoals CE, CCC, TUV, enz., en voldoet aan meerdere internationale en nationale elektrische normen, waardoor betrouwbare kwaliteitsbevestigingen voor toepassingen worden geboden.
Afdichtingsontwerp met hoge veiligheid: Afdichting van epoxyhars met hoge sterkte zorgt ervoor dat het product gedurende de gehele levenscyclus geen risico loopt op booglekkage, waardoor een hoog veiligheidsniveau wordt bereikt, zonder brand of explosie.
Uitstekende contactbescherming: intern gevuld met inert gas, waardoor het boogdovende vermogen aanzienlijk wordt verbeterd, contactoxidatie en doorbranden fundamenteel wordt voorkomen, waardoor langdurig stabiele lage contactweerstand en hoge elektrische duurzaamheid worden gegarandeerd.
Krachtig stroom- en uitschakelvermogen: Ondersteunt langdurig continu stroomvoeren van 300 A, met een maximaal uitschakelvermogen van 2000 A (320 VDC), bestand tegen onmiddellijke kortsluitstromen tot 6000 A, en hoge betrouwbaarheid.
Hoge isolatie- en weerstandsspanningsbetrouwbaarheid: de isolatieweerstand bereikt 100M Ω en de weerstandsspanning tussen het contact en de spoel is 4 kV, wat een uitstekende elektrische isolatie en veiligheidsgarantie biedt.
Flexibele installatie en laag stroomverbruik: Biedt twee installatiemethoden, onder en zijkant, en kan kiezen of er hulpcontacten (1NO/1NC) worden toegevoegd om zich aan te passen aan verschillende ruimtelijke indelingen. Het startvermogen van de spoel is ≤ 40 W en het energieverbruik bij het vasthouden is ≤ 3,5 W (energiebesparend type), met een laag energieverbruik.
Uitgebreide omgevingstolerantie: breed temperatuurbereik, trillingsbestendigheid, slagvastheid, vocht- en hittebestendigheid, geschikt voor stabiele werking in zware industriële omgevingen.
Volledige naleving en certificering: Voldoet aan meerdere internationale en binnenlandse elektrische normen en milieurichtlijnen, en heeft belangrijke certificeringen voor markttoegang verkregen, zoals CE, CCC, TUV, enz., waardoor de wereldwijde promotie van klantproducten wordt vergemakkelijkt.
-

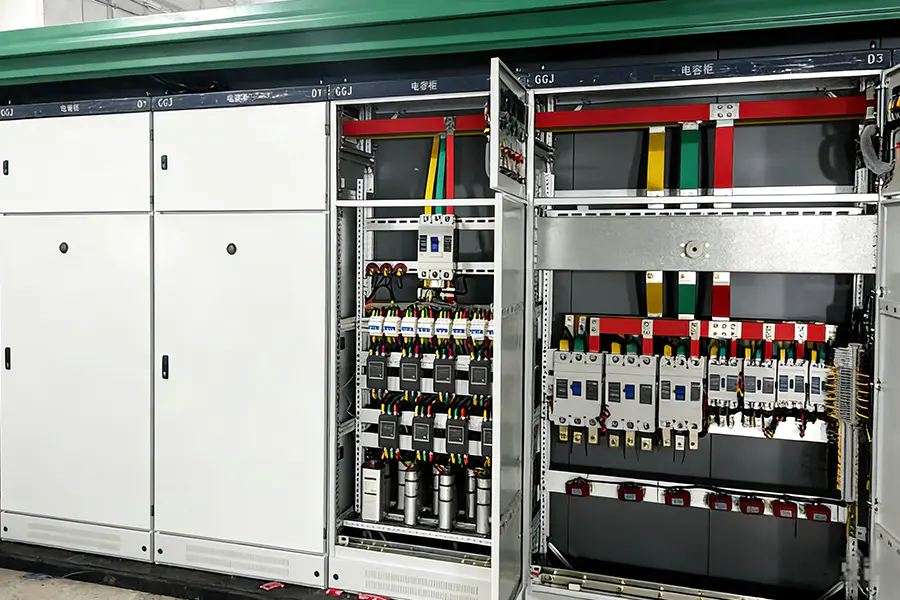

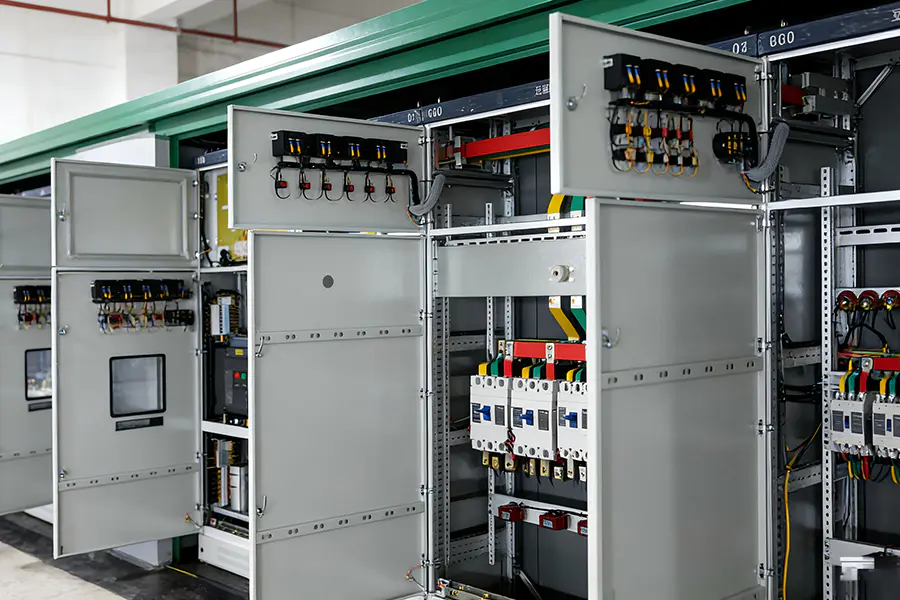

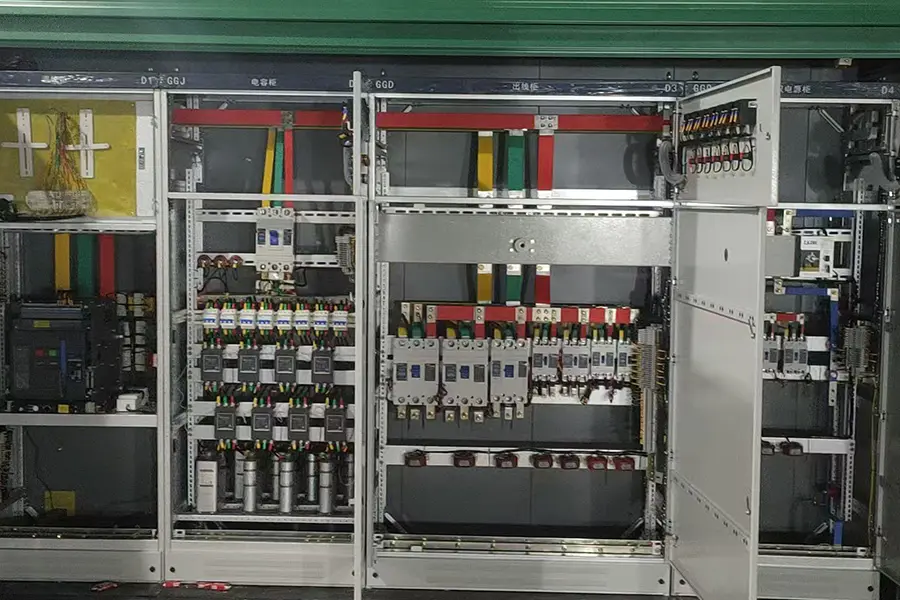

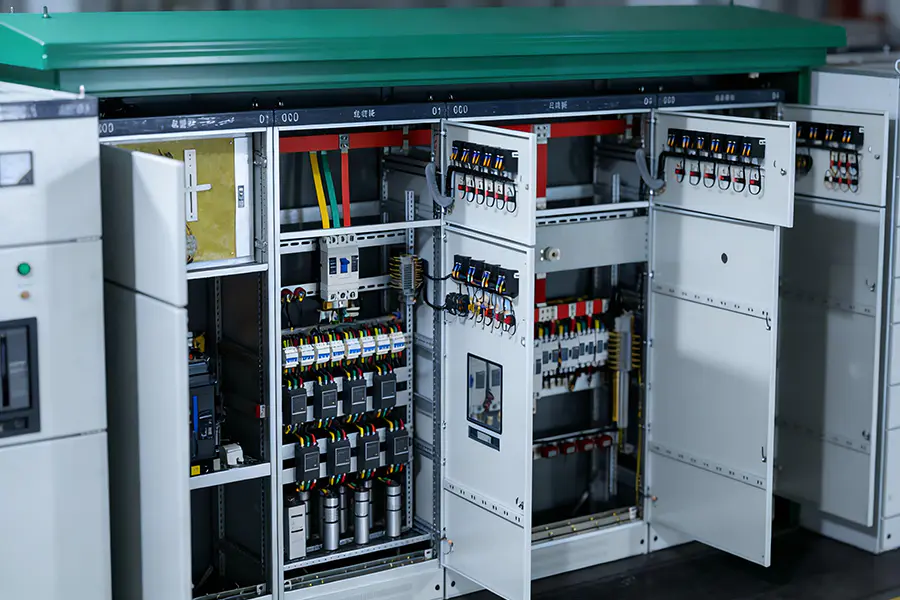

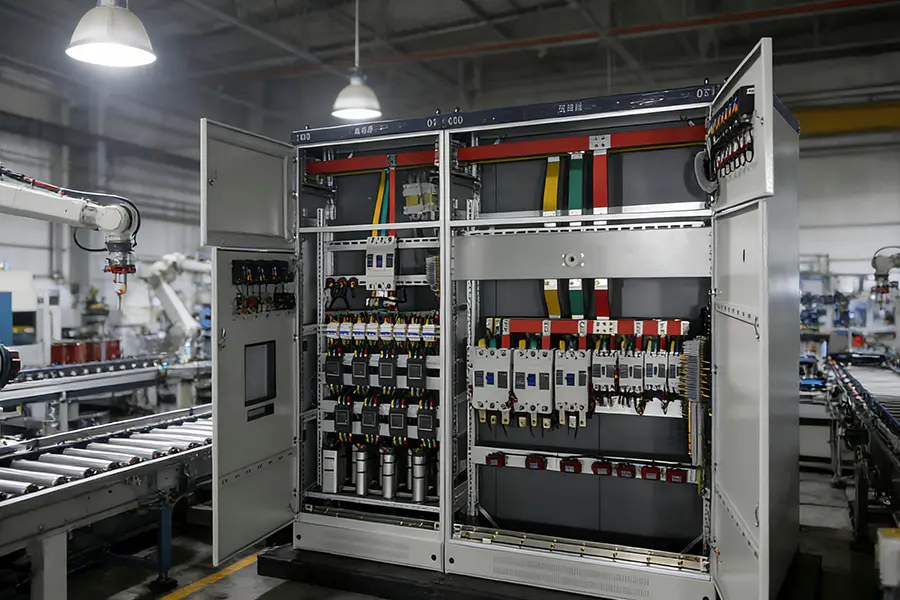

Project Cases
-
